96年 - 96 交通事業郵政升資考試_員級晉高員級_機械工程：機動學#51090

科目：機動學 | 年份：96年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：機動學

選擇題 (0)

申論題 (8)

一、有一對互相嚙合的外接正齒輪，它們的模數為 6、軸心固定且速比（speed ratio） 必須為 - 2.5 : 1 。兩轉軸的中心距離必須儘量接近 275 mm，試求兩齒輪的適當齒數。 （15 分）
二、何謂凸輪輪廓的過切（undercutting）？設計平移式滾子型從動件平面凸輪機構時， 有那些方法可消除過切現象？（15 分）
三、⑴何謂凸輪機構的壓力角（pressure angle）？（5 分）
⑵壓力角為何是評估凸輪機 構傳動性能的一種指標？（5 分）
⑶設計凸輪機構時，對於壓力角有那些需要特別 注意的事項？（10 分）
四、有一個曲柄搖桿機構，其桿 1（固定桿）、桿 2（曲柄）以及桿 4（搖桿）的長度分 別為 80 mm、20 mm 以及 70 mm，桿 3（耦桿）的長度為 40 mm，試求此機構最大 傳力角（transmission angle）及最小傳力角。（20 分）
五、有一對互相嚙合壓力角為 20°、模數為 5 的外接正齒輪，主動輪以及從動輪的齒數 均為 20。若兩轉軸的中心距離為 101 mm，試求主動輪的基圓半徑、節圓半徑以及 壓力角。（15 分）

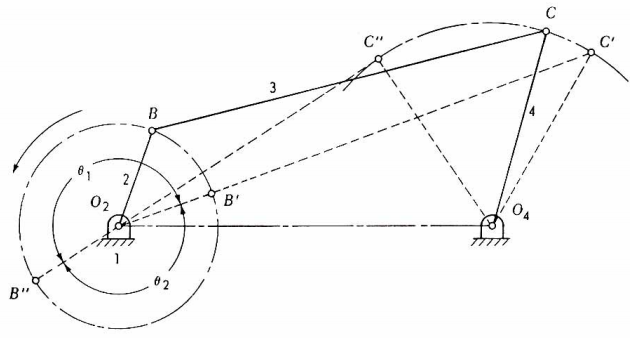

【已刪除】六、如下圖所示的曲柄搖桿機構，O2O4=68 mm，O2B=18 mm，BC=75 mm，O4C=36 mm， 試求此機構運轉時桿 4 搖擺的角度。（15 分）
