101年 - 101年關務人員、101年移民行政人員、101年國軍上校以上軍官轉任考三等關務特考_電機工程#31507

科目：電力系統 | 年份：101年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (9)

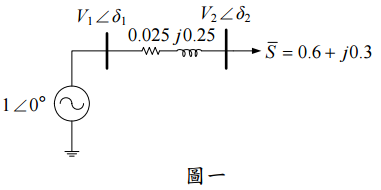

【已刪除】一、如圖一所示之雙匯流排系統，右側匯流排吸收之複功率為 = 0.6+ upj0.3p.u. ，輸電 線之阻抗為 = 0.025+j0.25p.u.，試以快速解耦負載潮流法（Fast decoupled load flow）進行一次疊代，求出V2與 δ2 之值。（請詳列計算公式與步驟）（20 分）
⑴假設此系統在無載下運轉，且所有的電壓皆為 1.0 ，若一平衡三相故障發生於系 統左側的發電機輸出端，試求故障電流大小（以安培表示，忽略直流偏壓電流）。 （10 分）
⑵在上述故障期間，馬達端的電壓 p.u. 值大小為何？（10 分）
⑴若兩部機組總發電量為 550 MW 時的發電增量成本 λ 為$8/MWh。忽略損失，試 求各機組的最佳發電量。（8 分）
⑵若兩部機組總發電量為 1300 MW 時的發電增量成本 λ 為$10/MWh。忽略損失， 試求各機組的最佳發電量。（8 分）
⑶根據⑴與⑵的結果，試求第二部發電機組的燃料成本係數β 與γ 。（4 分）
⑴何謂電力系統之穩態穩定度（steady-state stability）？（10 分）
⑵何謂電力系統之暫態穩定度（transient stability）？（10 分）
五、一條三相、300 公里（km）長的 500-kV 輸電線，其每相每公里長度的電感與電容值 分別為 0.97 mH/km 與 0.0115 μF/km。假設線路為無損失。若將一組三相電抗器安裝 於受電端以維持無載受電端電壓於額定值，試決定該組電抗器之電抗值（reactance） 與其無效功率（Mvar）額定值？（20 分）
