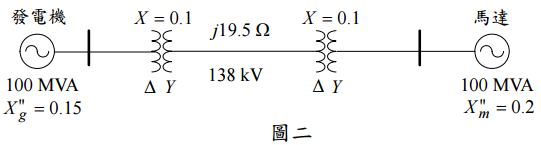

二、如圖二所示之平衡三相網路，除了輸電線電抗以外，所有資料皆以 100 MVA 為基準的p.u. 值表示。假設發電機與馬達之電壓基準為 20 kV，輸電線之電壓基準為 138 kV， X''_g與X''_m 分別為發電機與馬達之次暫態電抗。

⑴假設此系統在無載下運轉，且所有的電壓皆為 1.0 ，若一平衡三相故障發生於系統左側的發電機輸出端，試求故障電流大小（以安培表示，忽略直流偏壓電流）。（10 分）

詳解提供者：sea541111

I=(1/0.15)+(1/(0.1+0.1+0.1))=10pu I=100M/(1.732*138K)=418A Ireal=10*418=4.18KA
