101年 - 101 原住民族特種考試_五等_機械工程：機械工程製圖大意#35958

科目：機械工程製圖 | 年份：101年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：機械工程製圖

選擇題 (40)

1 依據 CNS 工程製圖標準，下列何種線條是以虛線繪製？ (A)尺度線 (B)隱藏線 (C)中心線 (D)剖面線
2 半徑為 5 mm 的尺度標註法為： (A)∅5 (B)S5 (C)R5 (D)5D
3 投影法中以觀察者、物體、投影面之順序排列的一種正投影法為： (A)第一角法 (B)第二角法 (C)第三角法 (D)第四角法
4 依據 CNS 工程製圖標準，假想線應以下列何種線型繪製？ (A)一點粗鏈線 (B)一點細鏈線 (C)兩點細鏈線 (D)細實線
5 實際尺度為 50 mm 之機件，若在圖面上繪成 10 cm 之尺度，應註解下列何者比例？ (A)1：5 (B)1：2 (C)5：1 (D)2：1
6 尺度∅25Js6，符號 Js 表示： (A)偏差位置 (B)配合等級 (C)公差種類 (D)公差等級
7 若正投影視圖之前視圖為一傾斜線，俯視圖為一水平線，則右側視圖應為下列何種選項？ (A)一點 (B)垂直線 (C)水平線 (D)傾斜線
8 一個視圖成對稱時，只畫出中心線之一側，而省略其他一半的視圖，此為下列何種視圖？ (A)半視圖 (B)中斷視圖 (C)轉正視圖 (D)局部視圖
9 長度為 100 mm 之機件，當斜度為 1：25 時，求出兩端高度之差值： (A)1 mm (B)2.5 mm (C)4 mm (D)5 mm
10 下列何種投影原理是輔助視圖之繪製依據？ (A)正投影 (B)斜投影 (C)透視投影 (D)立體投影
11 若孔尺度為φ360 + 025.0 ，軸尺度為 ，則此軸孔屬於下列何種配合？  (A)留隙配合 (B)過渡配合 (C)過盈配合 (D)固定配合
12 有一條直線與水平投影面不產生相交，請問這條線必須是： (A)鉛直線 (B)前平線 (C)水平線 (D)側平線
13 依據 CNS 工程製圖標準，當延長中心線作為尺度界線使用時，其延伸部分應以下列何種線型繪製？ (A)一點細鏈線 (B)虛線 (C)粗實線 (D)細實線
14 尺度數字下方加畫一橫線段，下列何者選項為其代表意義？ (A)尺度重複 (B)尺度更改 (C)尺度對稱 (D)尺度未按比例繪製
15 比較等角圖與等角投影圖，下列選項何者最正確？ (A)形狀相同、大小相同 (B)形狀不同、大小相同 (C)形狀相同、大小不同 (D)形狀不同、大小不同 代號：4507 頁次：8－2
16 下列選項中，何者為尺度標註□20 之最正確意義？ (A)周長為 20 之正方形 (B)邊長各為 20 之正方形 (C)面積為 20 之正方形 (D)對角線長為 20 之正方形
17 幾何公差框格中由左至右位於第一格方框內所填寫的內容為何？ (A)基準面或線 (B)幾何公差符號 (C)最大實體狀況 (D)公差數值
18 齒輪表面之表面織構符號（表面符號）應該標註在： (A)齒面之邊視圖上 (B)齒頂面之邊視圖上 (C)齒間底面之邊視圖上 (D)節圓之線上
19 今有一軸，長 200 mm，兩端直徑分別為 25 mm 及 23 mm，兩端之間為一均勻圓錐面，其錐度為： (A) 1/100 (B) 1/50 (C) 1/200 (D) 1/400
20 繪製機械工程圖時，以下列那種投影方式為主要？ (A)正投影 (B)斜投影 (C)透視投影 (D)圓柱投影
21 以一平面截切直立圓錐，且該平面平行於圓錐底面，則其截面上形成何種形狀？ (A)橢圓形 (B)圓形 (C)拋物線 (D)雙曲線
22 對於 M20×2 之螺紋的敘述何者最正確？ (A)此為公制粗螺紋 (B)此為管螺紋 (C)螺紋大徑為 40 mm (D)螺距為 2 mm
23 高度 15 mm 正確的尺度標註法為： (A) (B) (C) (D)

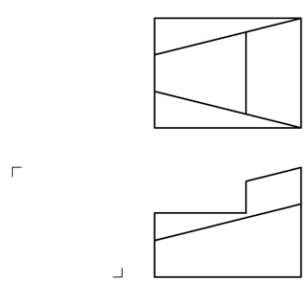

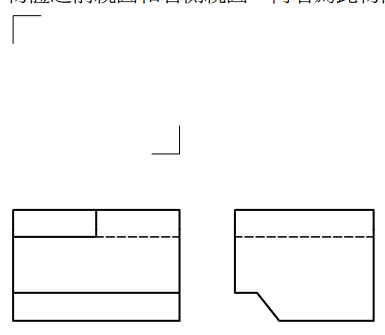

24 下圖為利用第三角法繪製一物體之前視圖和右側視圖，何者為此物體正確之俯視圖？ (A) (B) (C) (D)

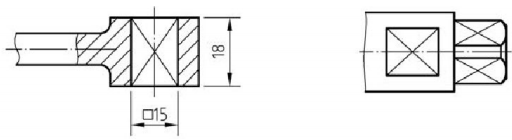

25 當圓錐面未繪出側視圖時（如下圖例），視圖中矩形內加畫一雙對角細線是表示此面為： (A)圓柱面 (B)平面 (C)圓錐面 (D)球面
26 求出下圖機件的公差值：  (A)0.022 (B)0.037 (C)0.059 (D)0.096
27 下圖是採用何種正投影法？ (A)第一角法 (B)第二角法 (C)第三角法 (D)第四角法

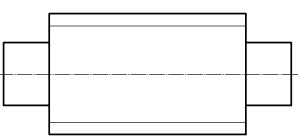

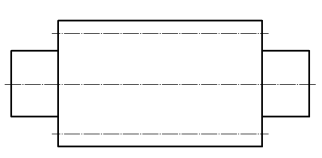

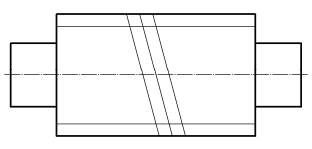

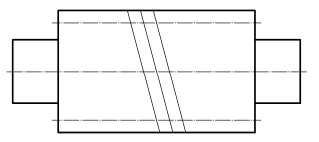

28 依據 CNS 工程製圖標準，選出正確之蝸桿習用表示法： (A) (B) (C) (D)

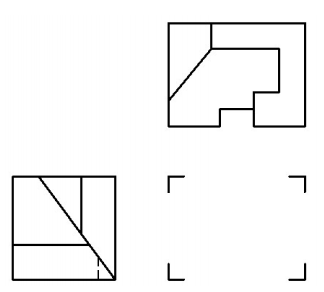

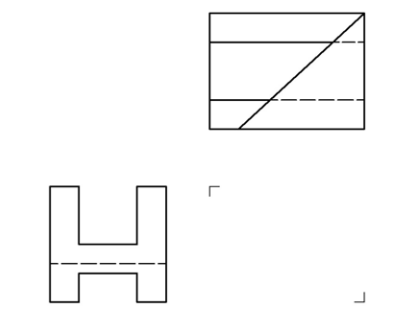

29 採用第三角投影法繪製一物體正投影多視圖，已知該物體的俯視圖與左側視圖，如下圖所示，請選 出正確的前視圖： (A) (B) (C) (D)
30 採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖與右側視圖，如下圖所示，請選 出正確的俯視圖： (A) (B) (C) (D)
31 下圖管路圖中的閥，其形式為： (A)凸緣接合閘閥 (B)螺紋接合閘閥 (C)凸緣接合球閥 (D)螺紋接合球閥
32 採用第三角投影法繪製一物體正投影多視圖，已知該物體的俯視圖與左側視圖如下圖所示，請選出 正確的前視圖： (A) (B) (C) (D)
33 採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖與俯視圖如下圖所示，請選出正 確的左側視圖： (A) (B) (C) (D)

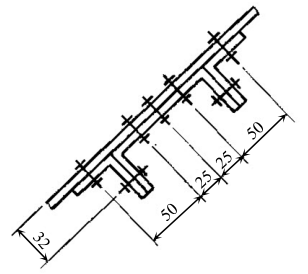

34 下圖鉚接符號為： (A)現場鑽直孔、現場鉚接 (B)工廠鑽直孔、現場鉚接 (C)工廠鑽錐坑孔、現場鉚接 (D)工廠鑽直孔、工廠鉚接
35 已知一物體之等角圖，請依箭頭指示之方向選出正確的剖視圖： (A) (B) (C) (D)

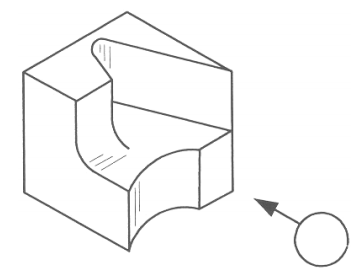

36 下圖所示一物體的等角圖，選出在箭頭指示方向的正確投影視圖： (A)(B) (C) (D)
37 下圖所示一物體的等角圖，選出在箭頭指示方向的正確投影視圖： (A) (B) (C) (D)
38 銲接符號 ，此符號 a5 所表示的為：  (A)腳長 5 mm (B)起槽深度 5 mm (C)間斷距離 5 mm (D)有效喉深 5 mm

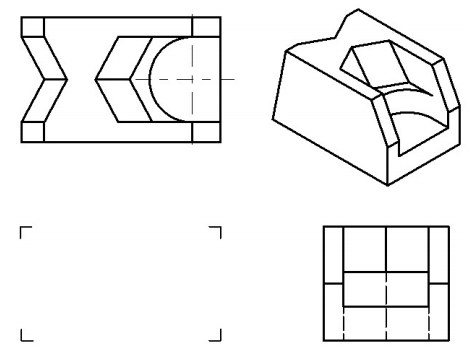

39 採用第三角投影法繪製一物體正投影多視圖，已知該物體的俯視圖、右側視圖與立體圖，如下圖所 示，請選出正確的前視圖： (A) (B) (C) (D)

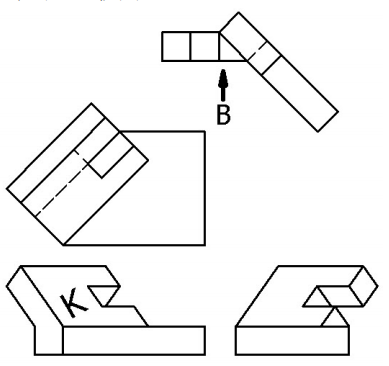

40 採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖、俯視圖、右側視圖與邊視圖如 圖所示，請選出複斜面 K 正確的正垂視圖 B： (A)(B)(C)(D)
