97年 - 97 鐵路特種考試_佐級_機械工程：機械工程製圖大意#35847

科目：機械工程製圖 | 年份：97年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：機械工程製圖

選擇題 (40)

1 直線與投影面相交之交點稱為跡，而通過三個象限之直線必有幾個跡？ (A) 1 個 (B) 3 個 (C) 2 個 (D) 無窮多個
2 在直立投影面上顯示實長，而在水平投影面及側投影面顯示縮短之投影稱為： (A) 前平線之投影 (B) 水平線之投影 (C) 側平線之投影 (D) 複斜線之投影
3 下列何者不能用以表示一平面： (A) 不在同一直線上之任意三點 (B) 一直線及在其延長線上之一點 (C) 相交之兩直線 (D) 兩平行直線
4 由物體正下方投射所得之投影或視圖稱為： (A) 前視圖 (B) 俯視圖 (C) 仰視圖 (D) 後視圖
5 下圖所示為何種投影方法之符號： (A) 第一角投影 (B) 第二角投影 (C) 第三角投影 (D) 第四角投影
6 在作正投影時，凡將投影面置於物體前面所作之投影，即稱為： (A) 第一角投影 (B) 第二角投影 (C) 第三角投影 (D) 第四角投影
7 在視圖中之線，常有重疊之現象發生，須以第一優先畫出者為： (A) 剖面線 (B) 輪廓線 (C) 中心線 (D) 尺度界線
8 下列何者所述為正確？ (A) 複斜面在各主投影面上均顯示縮小形狀，亦可顯示其邊視形狀 (B) 複斜面在各主投影面上均顯示放大形狀，亦無法顯示其邊視形狀 (C) 複斜面在各主投影面上均顯示放大形狀，亦可顯示其邊視形狀 (D) 複斜面在各主投影面上均顯示縮小形狀，亦無法顯示其邊視形狀
9 傾斜面之邊視圖位於前視圖中者，其輔助視圖可由前視圖投影而求出之，稱為： (A) 側輔助視圖 (B) 前輔助視圖 (C) 俯視輔助視圖 (D) 以上皆非
10 輔助投影與旋轉投影對機件單斜面或複斜面之表現效果為： (A) 完全相同 (B) 完全不同 (C) 有時相同有時不同 (D) 以上皆非
11 利用中心投射線，從物體投射到投影面所得之三次元立體圖稱為： (A) 透視投影 (B) 立體正投影 (C) 斜投影 (D) 側投影

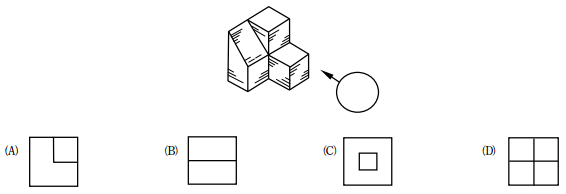

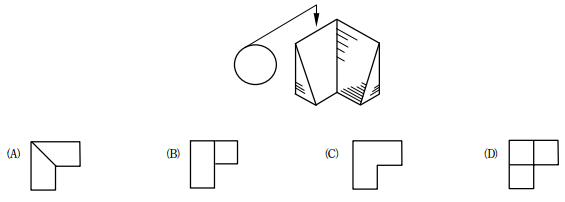

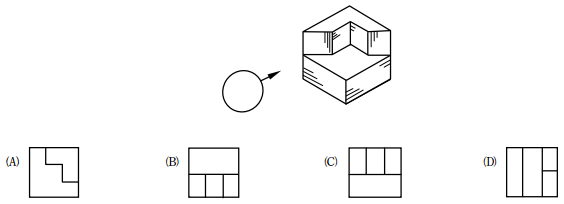

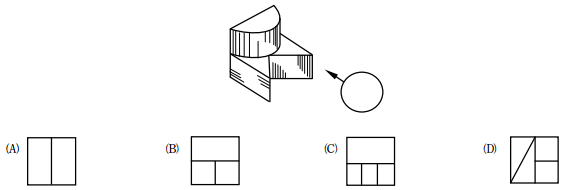

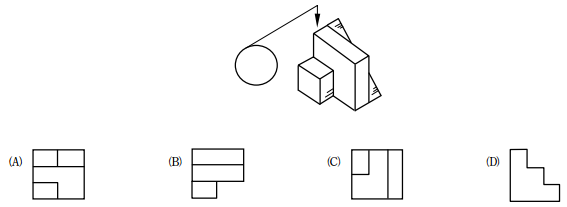

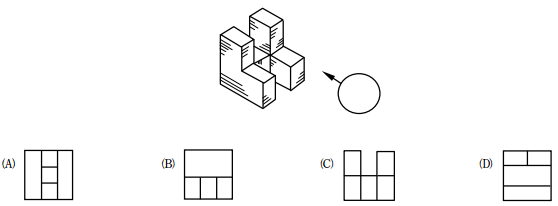

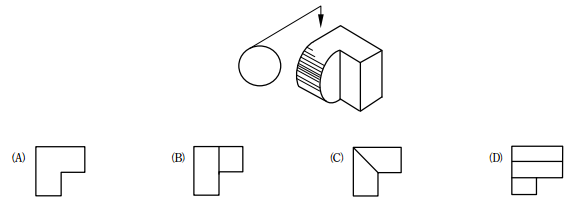

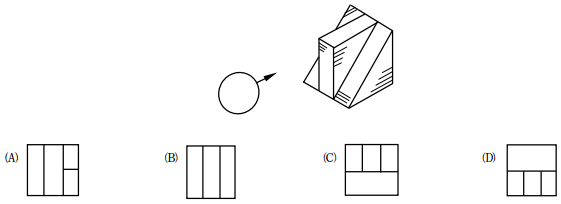

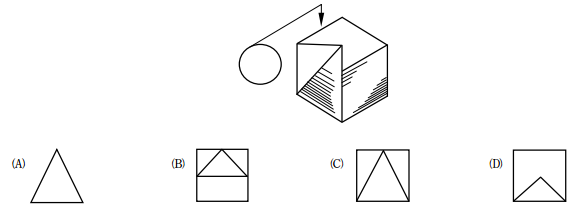

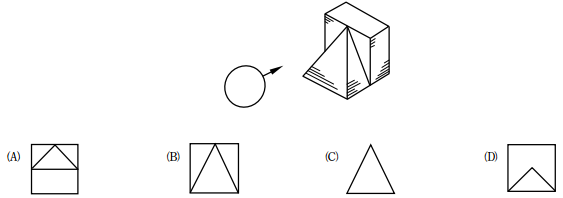

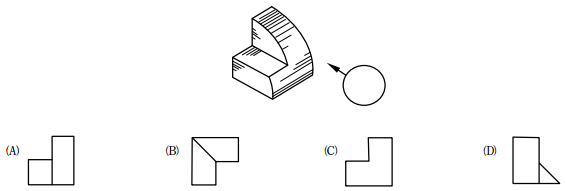

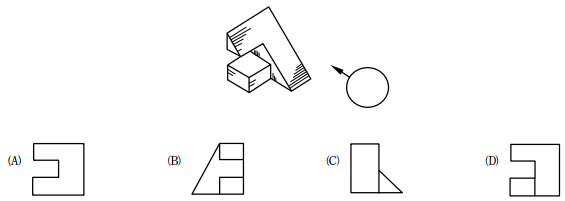

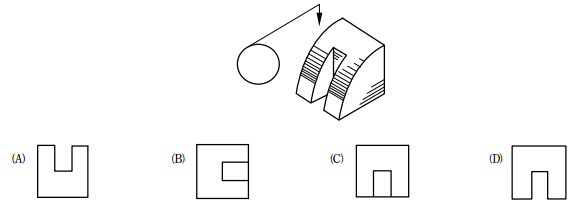

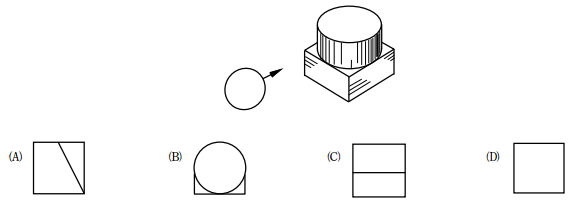

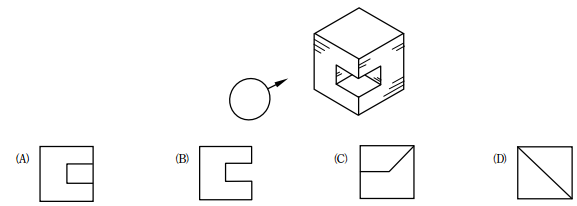

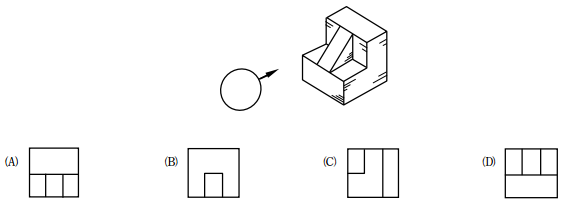

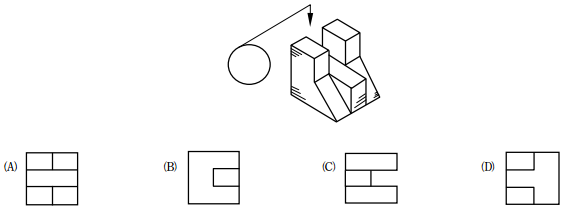

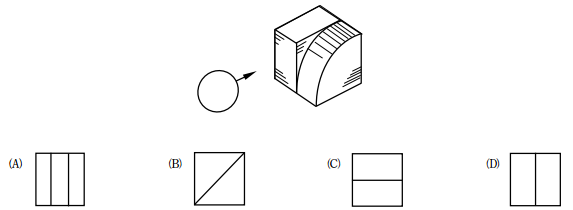

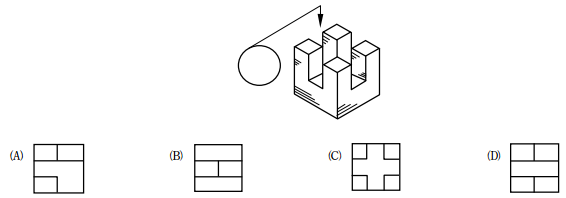

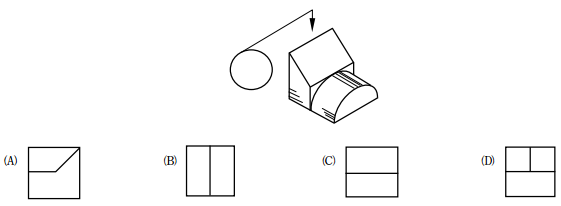

12 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
13 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
14 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
15 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
16 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
17 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
18 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
19 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
20 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
21 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
22 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
23 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
24 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
25 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
26 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
27 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
28 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
29 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
30 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
31 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：
32 請依所示之立體圖及箭頭指示方向，選出正確的投影視圖：

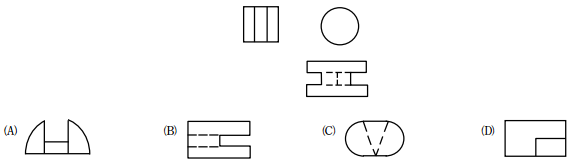

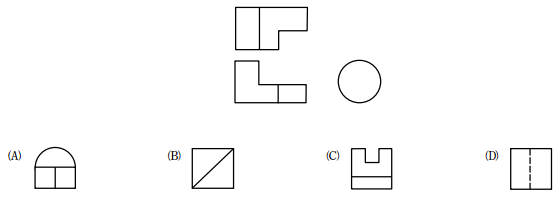

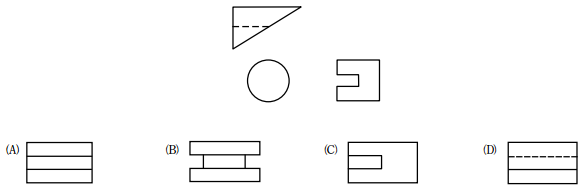

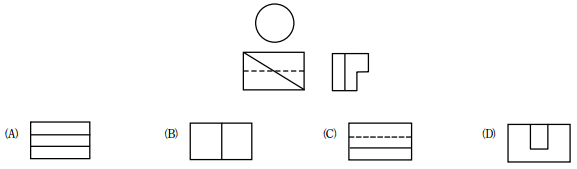

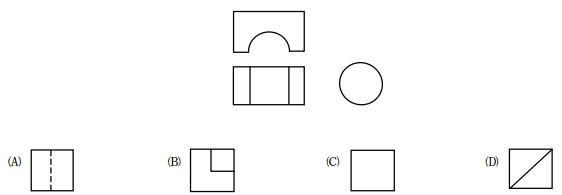

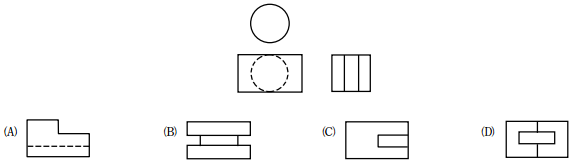

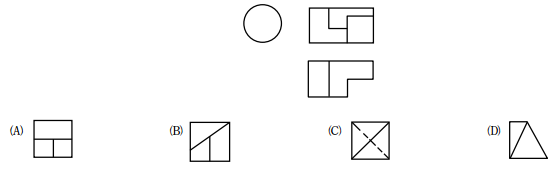

33 使用第三角投影法，下圖為一物體之正投影視圖，其所缺之右側視圖何者為正確？
34 使用第三角投影法，下圖為一物體之正投影視圖，其所缺之前視圖何者為正確？
35 使用第三角投影法，下圖為一物體之正投影視圖，其所缺之右側視圖何者為正確？
36 使用第三角投影法，下圖為一物體之正投影視圖，其所缺之俯視圖何者為正確？
37 使用第三角投影法，下圖為一物體之正投影視圖，其所缺之俯視圖何者為正確？

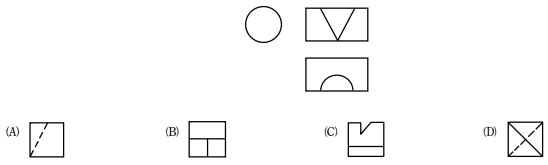

38 使用第一角投影法，下圖為一物體之正投影視圖，其所缺之右側視圖何者為正確？

39 使用第一角投影法，下圖為一物體之正投影視圖，其所缺之前視圖何者為正確？
40 使用第一角投影法，下圖為一物體之正投影視圖，其所缺之右側視圖何者為正確？

申論題 (0)
