102年 - 102 原住民族特種考試_五等_機械工程：機械工程製圖大意#34548

科目：機械工程製圖 | 年份：102年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：機械工程製圖

選擇題 (40)

1 下列敘述，何者正確？ (A)國際標準化組織的簡稱為 IOS (B)1 張 A1 圖紙可裁成 6 張 A3 圖紙 (C)實際長度為 10 mm，在圖面以 50 mm 長繪成，則其比例為 5：1 (D)在平面上兩圓相互外切，其連心線長度等於兩圓之直徑和
2 有一長方形的尺寸為 60 mm×40 mm，如以 2：1 的比例繪製於圖紙，則圖紙上的長方形面積為何？ (A) 600 mm2 (B)1200 mm2 (C)4800 mm2 (D)9600 mm2
3 一般手工繪製視圖時，常使用中心線，以及顯示輪廓的直線與圓弧線，而其繪製之先後順序，下列 何者最適當？ (A)中心線－圓弧線－直線 (B)中心線－直線－圓弧線 (C)直線－圓弧線－中心線 (D)圓弧線－中心線－直線
4 有關物體輪廓線的意義，下列何者錯誤？ (A)面之邊視圖 (B)面與面之交線 (C)面之極限 (D)基線
5 視圖中如果有不同種類的線重疊，除輪廓線外，其次優先繪製的是： (A)中心線 (B)尺度線 (C)虛線 (D)剖面線
6 要等分圓弧或直線，宜使用： (A)分規 (B)曲線規 (C)量角器 (D)三角板
7 尺度標註 SR10 代表： (A)邊長各為 10 的三角形 (B)邊長各為 10 的正方形 (C)直徑 10 的圓 (D)半徑 10 的圓球
8 如欲標註板料之厚度時，可以在厚度數字之前面加註何種符號？ (A) d (B)h (C)t (D)w
9 尺度界線如與輪廓線近似平行時，可於該尺度之兩端處引出傾斜平行線為尺度界線，該傾斜平行線 與尺度線之夾角為下列何者？ (A) 60° (B)65° (C)70° (D)75°
10 投影幾何原理中，下列何者其視點（光源）不在無限遠處？ (A)正投影 (B)斜投影 (C)透視投影 (D)立體正投影
11 在正投影視圖中，為了表示其他機件的相關位置，而以假想線繪出者稱之為： (A)展開圖 (B)虛擬視圖 (C)局部視圖 (D)中斷視圖
12 第三角法是以下列何種順序排列之正投影法？ (A)物體、觀察者、投影面 (B)投影面、物體、觀察者 (C)觀察者、投影面、物體 (D)觀察者、物體、投影面
13 有關第一角法與第三角投影法之差異，下列何者錯誤？ (A)觀察者、物體、投影面的順序不同 (B)視圖排列之相關位置不同 (C)投影符號不同 (D)與物體所處的象限無關
14 第三角投影法中，位在前視圖下方的視圖稱為： (A)俯視圖 (B)仰視圖 (C)後視圖 (D)近視圖
15 要表達物體或機件之高度，除前視圖，還可由下列何種視圖表示？ (A)俯視圖 (B)右視圖 (C)仰視圖 (D)近視圖
16 物體上如有傾斜面，欲呈現其實形，應使用： (A)剖視圖 (B)半視圖 (C)透視圖 (D)輔助視圖
17 下圖為一三角平面 abc 之前視圖及右側視圖，兩視圖中最可能顯示真實長度的投影線段為：

 (A) (B) (C) (D)
18 請選出在箭頭指示方向最正確的投影視圖：

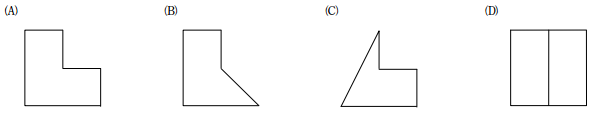

19 承上題，若箭頭指示的方向為前視投影的方向，則俯視圖最可能為何？

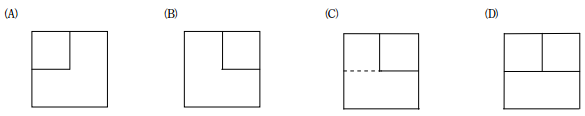

20 請選出在箭頭指示方向最正確的投影視圖：

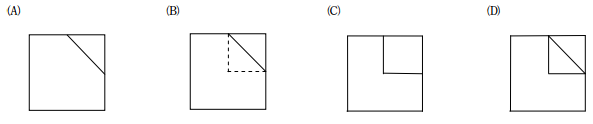

21 承上題，若箭頭指示的方向為前視投影的方向，則俯視圖最可能為何？
22 下圖為一物體之等角圖，請依箭頭指示方向，選出最正確之投影視圖：
23 下圖為一物體之等角圖，請依箭頭指示方向，選出最正確之投影視圖：
24 使用第三角法，下圖為已知物體的前視圖與俯視圖，其正確的右側視圖應為：

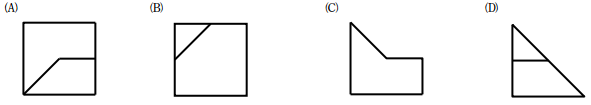

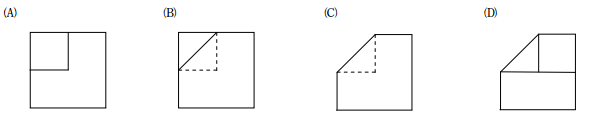

25 依據第三角法之俯視圖與前視圖如圖所示，下列何者為其正確之右視圖？

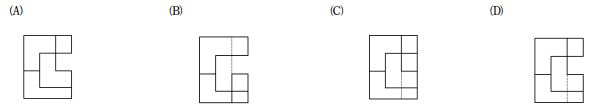

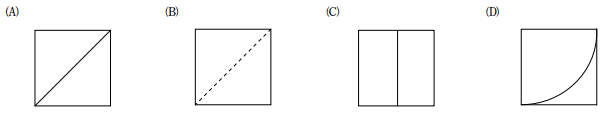

26 依據第三角法之俯視圖與前視圖如圖所示，下列何者為其不可能的右視圖？

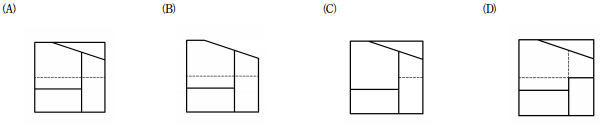

27 使用第三角法，下圖為已知物體的俯視圖與右側視圖，其最正確的前視圖應為？

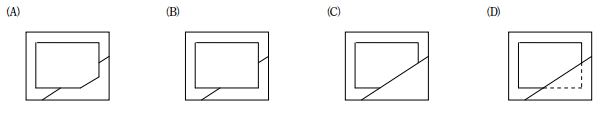

28 依據第三角法之俯視圖與右視圖如圖所示，下列何者為其正確之前視圖？
29 依據第三角法之俯視圖與前視圖如圖所示，下列何者為其最正確之右視圖？

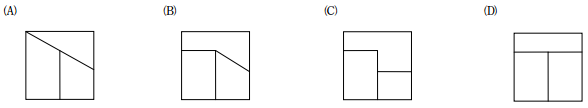

30 依據第三角法之俯視圖與右視圖如圖所示，下列何者為其不可能的前視圖？

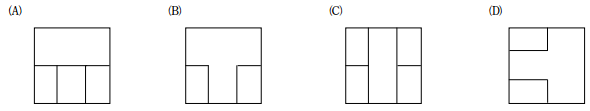

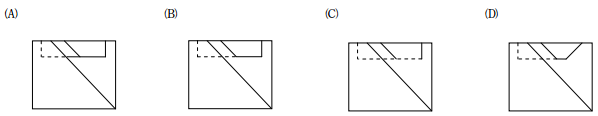

31 俯視圖之割面線如圖所示，下列何者為其最正確的前視剖視圖？

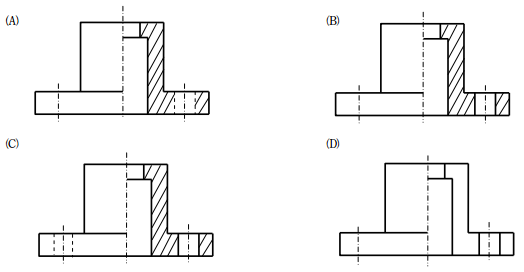

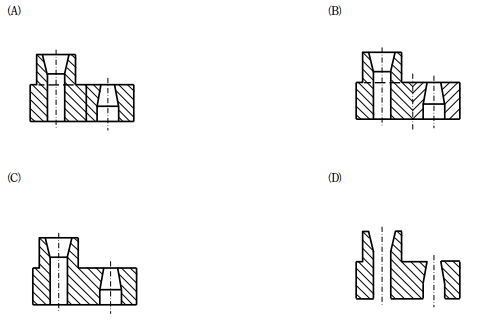

32 下列何者為正確的半剖面視圖？
33 繪製剖面時將剖面旋轉，沿割面線之延伸方向移出繪於原圖之外者，稱為下列何種視圖？ (A)移轉剖面 (B)轉正剖面 (C)旋轉剖面 (D)局部剖面
34 一般肋或軸以下列何種視圖表現其橫斷面？ (A)全剖面 (B)半剖面 (C)旋轉剖面 (D)局部剖面
35 已知軸與孔配合件之標稱尺度為36 mm，軸之上、下限界尺度為36.018 mm 及36.002 mm，孔 之上、下限界尺度為36.025 mm 及36 mm，則最大間隙為何？ (A) 0.023 mm (B)0.018 mm (C)0.007 mm (D)0.002 mm
36 軸孔配合標註法中，下列何者為基孔制的過盈配合？ (A)H7/x6 (B)H8/d9 (C)F7/r6 (D)P6/h7
37 幾何公差符號 之公差性質為： (A)傾斜度 (B)平行度 (C)真平度 (D)對稱度
38 內螺紋之端視圖中，須繪製留缺口約四分之一之圓弧，該圓弧之意義為下列何者？ (A)螺紋大徑之圓 (B)螺紋小徑之圓 (C)螺紋節徑之圓 (D)螺紋螺距之圓
39 一均勻圓錐軸，長 100 mm，兩端各為半徑 10 mm 與半徑 12 mm 之圓，其錐度為： (A) 1/50 (B)1/20 (C)1/25 (D)1/100
40 以下管路圖中，彎管與直管連接處的接合方式為：
 (A)螺紋接合 (B)插承接合 (C)銲接接合 (D)凸緣接合
