101年 - 101 普通考試_電力工程、電子工程、電信工程：基本電學#44930

科目：基本電學(概要) | 年份：101年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (7)

⑴何謂直流電壓？若一直流電壓Vs=10 伏特(V)，跨接一 10Ω之電阻，求出此 10Ω電 阻之功率值？（10 分）
⑵何謂交流電壓？若一交流電壓Vs=10sin(100t)伏特(V)，跨接一 10Ω之電阻，求出此 10Ω電阻之功率值？（10 分）
【已刪除】二、求出圖一流過電阻RL之電流Iab以及電壓Vab？(20 分)
⑴ab兩端等效總電容量CT為何？若ab兩端跨接 20V電壓，求ab兩端等效總電荷量為 多少？（10 分）
⑵求每個電容 C1、C2、C3、C4 之電壓值為何？（10 分）

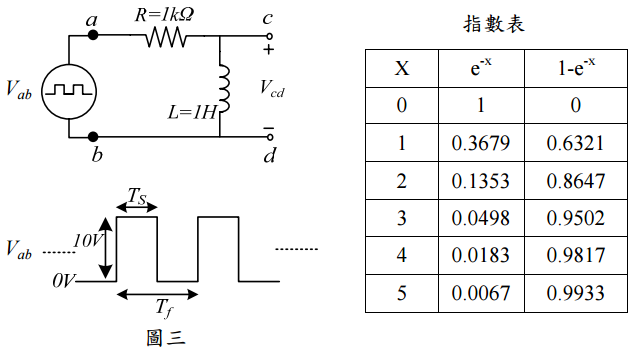

【已刪除】四、如圖三，若ab兩端輸入週期性方波之電壓訊號Vab，振幅電壓為 10V，頻率 100Hz，任 務週期（Duty cycle）為 50%，T f = 10ms，TS = 5ms，電阻值為 1kΩ以及電感值為 1H ，試求出Vcd 之輸出電壓方程式，並描繪出輸入電壓（Vab）與輸出電壓（Vcd）之時 間與電壓相對關係圖？（20 分）

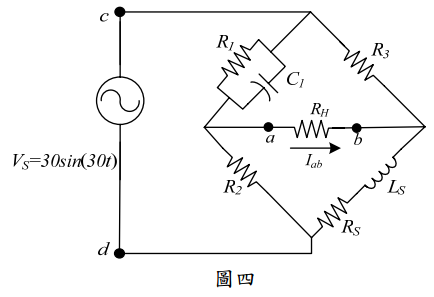

【已刪除】五、如圖四，R1=10kΩ、R2=5kΩ、R3=1kΩ、C1=1000pF、VS=30sin(30t)伏特(V)，若流過 電阻RH的交流電流Iab等於零（Iab=0），試求出LS、RS之值？（20 分）
