102年 - 102 交通事業郵政、公路、港務升資考試_員級晉高員級_技術類（選試機械設計）：機械設計#32837

科目：機械設計 | 年份：102年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (12)

【已刪除】一、ㄧ質量為 m＝80 kg 之滑動軸環從高度 h 沿垂直柱狀桿件自由落下並撞擊到底部凸 緣。已知桿件長度 L＝2 m，截面積 A＝250 mm2 ，以及彈性模數 E＝105 GPa，試求 可使桿件產生最大動態應力（maximum dynamic stress）為 350 MPa 的落下高度 h 應 為多少？（15 分）

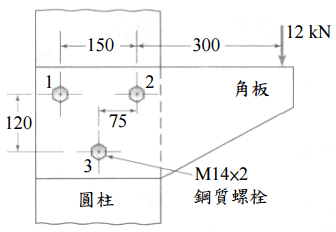

【已刪除】二、如下圖所示的角板平面被三根相同的螺栓栓鎖在一根圓柱上並施以垂直負載，尺寸 單位皆為釐米（mm），試求螺栓所承受的剪力和應力。（15 分）
三、已知某個螺旋彈簧的線圈直徑 d＝7 mm，平均螺旋直徑 D＝35 mm，其容許靜態負 載之剪應力τall＝450 MPa 與剪力模數 G＝29 GPa。若此螺旋彈簧在承受 1 kN 的負 載情況下還必須再有 20 mm 的壓縮撓度，試求彈簧的線圈數。（15 分)
四、螺旋齒輪和正齒輪相比，有何優缺點？（10 分）
⑴軸承的「額定壽命（rating life）」經常用所謂 L10壽命來表示，請說明軸承的 L10 壽命的意義。
⑵解釋軸承「基本額定動負荷（basic rating load）」的意義。
⑶在某項產品應用上所使用之滾珠軸承，其能承受之等效負荷為 1,000 N，期望軸 承 L10壽命需大於 2,700 萬轉，所選擇軸承之基本額定動負荷至少要多少？
⑴結構設計中，結構的強度（strength）和剛性（stiffness）概念上有何不同？
⑵如果所設計結構強度不足，會有什麼影響？
⑶如果所設計結構剛性不足，會有什麼影響？
⑴來令片上之最大壓力；（5 分）
⑵此剎車裝置之制動扭矩和功率容量。（10 分）
