102年 - 102 普通考試_電力工程、電子工程、電信工程：基本電學#44275

科目：基本電學(概要) | 年份：102年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (12)

⑴100W 燈泡 10 顆，使用 10 小時
⑵1 台 4 hp 的電動機，其功率損失為 516 W，使用 1 小時
⑶1 部冷氣機電壓為 220 V，電流為 10 A，使用 8 小時 則其每月（30 日）電費為何？（20 分）
⑴求端點 a 和 b 之間的諾頓等效電路。（10 分）
⑵求流經負載 R L 之電流 Ι L 。（10 分）

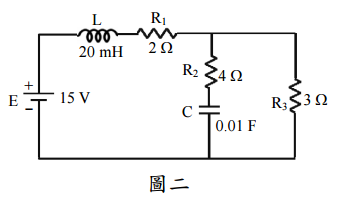

【已刪除】三、圖二為處於穩定狀態下的電路，求電感器 L 所儲存之能量。（10 分）

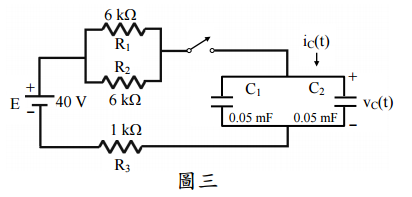

【已刪除】四、圖三電路其初始時電容器處於未充電狀態，開始充電後，試表示 v C (t ) 及 i C (t ) 。 （20 分）
⑴求馬達的功率三角形。（6 分）
⑵將上述電路系統化成圖四(a)之電路，試求 X L 及 R 值。（6 分）
⑶將上述電感性電路化成圖四(b)之等效並聯電路，試求 X ′L 及 R ′ 值。（6 分）
⑷如圖四(c)所示，並聯一電容器使電路系統之功率因素提昇至 1.0，求系統之視在 功率 S（Apparent Power）、並聯之電容器阻抗 X ′ C及其電容值 C。（6 分）
⑸參考圖四(d)，若串聯一電容器，使得虛功率 QC = QL ，此時電路系統之功率因素 亦可提昇至 1.0。求馬達兩端之電壓值 Vm 為何？若馬達的額定電壓為 208 V，試 問串聯電容器將對系統造成甚麼影響？（6 分）
