103年 - 103 地方政府特種考試_四等_電力工程、電子工程、電信工程：基本電學#42928

科目：基本電學(概要) | 年份：103年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (5)

【已刪除】一、

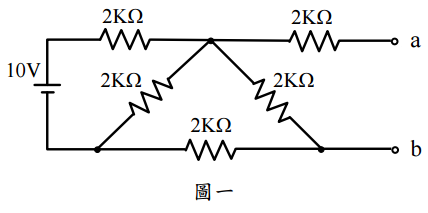

求圖一電路之戴維寧（Thevenin）等效電路。（12 分）

求圖一電路之諾頓（Norton）等效電路。（8 分）

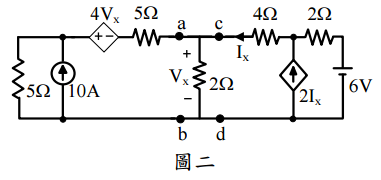

【已刪除】二、參考圖二電路。

求 ab 端左邊電路之戴維寧等效電路。（6 分）

求cd 端右邊電路之戴維寧等效電路。（6 分）

求V_x 及 I_x。（8 分）

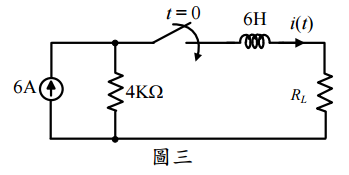

【已刪除】三、考慮圖三之電路，其中 i(0) = 0，且非線性電阻 RL 的電阻值與流過之電流 i 的關係如下：

試求電流 i(t)， t  0 。（20 分）

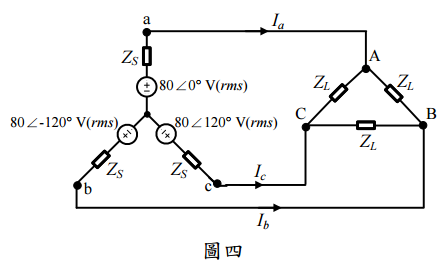

【已刪除】四、圖四為一平衡式三相電路，其中電源阻抗 Z_S= 1－ j2 Ω，負載阻抗 Z_L = 21＋ j6 Ω。

試將 ABC 三點間之 Δ 型負載電路轉換為 Y 型電路，並求出此 Y 型電路之阻抗。（6 分）

試求線電流 I_a、I_b 及 I_c。（7 分）

試求每一負載阻抗 Z_L 所消耗之平均功率。（7 分）

【已刪除】五、圖五為一交流穩態電路，其中電流源 I_S = 10∠30°mA(rms)。

若送到負載 RL 之電流為零，試問此時之操作頻率為何？（8 分）

試問在那一個操作頻率下，負載 R_L 可獲得最大之功率轉移？此時之負載平均功率為何？（12 分）
