103年 - 103 臺北捷運：電機概論#79619

科目：捷運◆電機概論 | 年份：103年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：捷運◆電機概論

選擇題 (50)

1. 三個電阻分別為 4 Ω、8 Ω 及 8 Ω，串聯的總電阻為(A)20 Ω (B) 12 Ω(C)6Ω(D)2 Ω

2. 兩個電容分別為 3 μF 及 6 μF，串聯的總電容為 (A) 18 μF (B) 9 μF (C) 6 μF (D) 2 μF

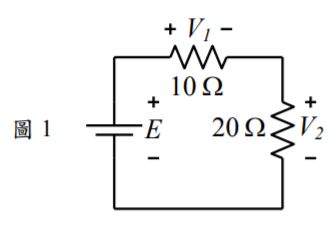

3. 圖 1 中，若 V₁為 20 V，則 V₂為 (A) 80 V (B) 60 V (C) 40 V (D) 20 V

4. 交流電路中，電阻為 6 Ω，電感抗為 8 Ω，則串聯的總阻抗為 (A) 14 Ω (B) 10 Ω (C) 8 Ω (D) 4.8 Ω

5. 電路的電流節點如圖 2，電流 I 為(A)6 A (B) 5 A (C) 4 A (D) 3 A

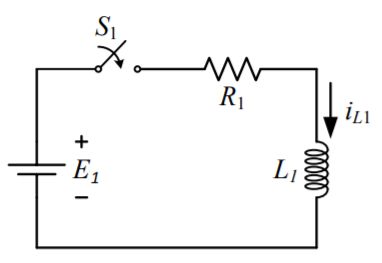

6. 如圖 3 所示，當時間 t 為零時，開關 S1導通，且電感 L₁的電流初值為零，則電感電流 i_L1為 (A) (B)(C) (D)

7. 如圖 4 所示，穩態時電容端電壓 v_c為 (A) 30 V (B) 20 V (C) 10 V (D) 5 V

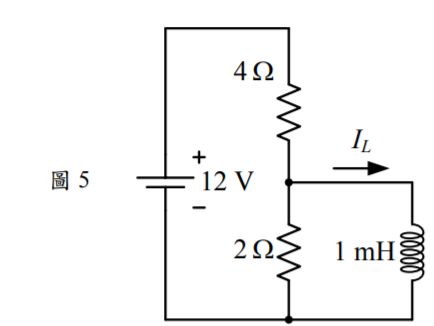

8. 如圖 5 所示，電路穩態電流 I_L為 (A) 3 A (B) 2 A (C) 1 A (D) 0 A

9. 單相負載的端電壓 v₁ = 200sin 300t V，負載電流 i₁ = 2sin(300t − 30°) A，則此負載的平均實功率為 (A) 400cos 30°W (B) 200sin 30°W (C) 200cos 30°W (D) 400sin 30°W

10. 交流電路中，若 i₁ = 10sin (377t) A 與 i₂ = 10sin(377t − 90°) A 的合成電流為 (A) (B) (C) (D) °

11. 交流電路中，電感抗為 10 Ω，流經電感抗的電流為 5 A(有效值)，則此虛功率為 (A) 1000 VAR (B) 500 VAR (C) 250 VAR (D) 50 VAR

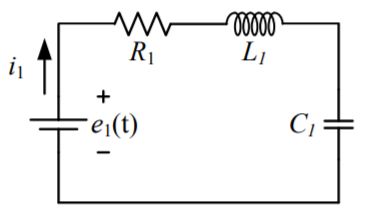

12. 電阻 R₁，電感 L₁及電容 C₁串聯所構成的電路如圖 6，電源電壓 e₁的頻率為諧振頻率，下列敘述何者正確？ (A) 電流 i₁的相位領前電壓 e₁ (B) 電流 i₁的相位落後電壓 e₁ (C) 電流 i₁的相位與電壓 e₁同相 (D) 電路的總阻抗最大

13. 在圖 7 中，等效阻抗，負載欲得最大功率輸出，則需調整為 (A) (B) (C) (D)

14. 單相全橋式(full bridge)二極體整流電路，若輸入交流電源頻率為 60 Hz，則直流側輸出電壓漣波頻率為 (A) 360 Hz (B) 180 Hz (C) 120 Hz (D) 60 Hz

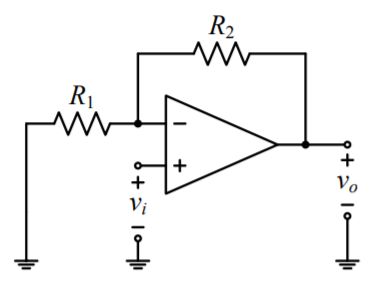

15. 如圖 8 所示，若運算放大器為理想特性，則輸出電壓 v_o與輸入電壓 v_i的關係為 (A) (B) (C) (D)

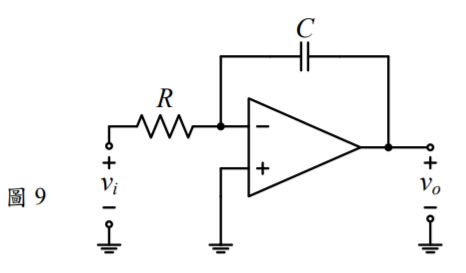

16. 運算放大器電路如圖 9，此電路的功能為何？ (A) 微分電路 (B) 積分電路 (C) 整流電路 (D) 截波電路

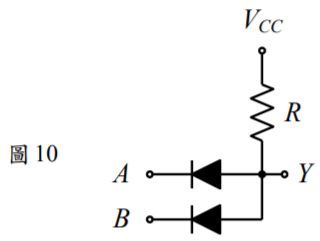

17. 二極體與電阻組成之數位邏輯閘(logic gate)如圖 10 所示，此為 (A) NAND gate (B) NOR gate (C) AND gate (D) OR gate

18. 下列何者為理想放大器的特性？ (A) 輸出阻抗為零 (B) 輸入阻抗為零 (C) 輸出阻抗為無限大 (D) 共模拒斥比(common mode rejection ratio)為零

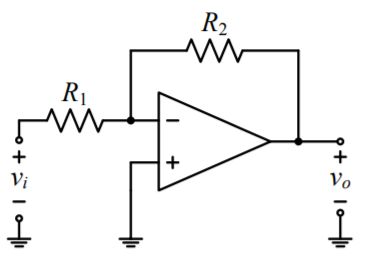

19. 如圖 11 所示，若運算放大器為理想特性，則 v_o與 v_i的關係為 (A) (B)(C) (D)

20. 有關雙極性電晶體，β 表示共射極電流增益，α 表示共基極電流增益，則 β 與 α 的關係為 (A) (B)(C) (D)

21. 雙極性電晶體作為開關使用，其操作於 (A) 截止區及作用區 (B) 飽和區及截止區 (C) 飽和區與作用區 (D) 歐姆區及作用區

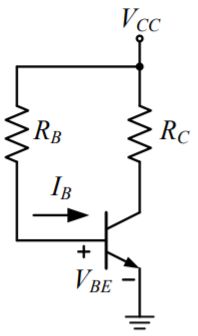

22. 電晶體的直流偏壓電路如圖 12，β 為共射極電流增益(common-emitter current gain)，V_BE為主動區操作下 B 極與 E 極間的電壓，則 I_B為 (A) (B)(C)(D)

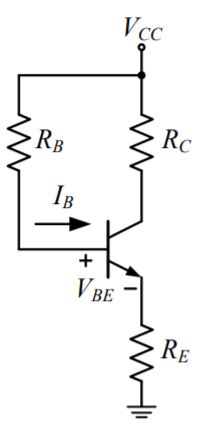

23. 電晶體的直流偏壓電路如圖 13 所示，其中 V_BE為基極與射極間的電壓，若此電晶體操作於主動區，則基極電流 I_B為 (A) (B) (C) (D)

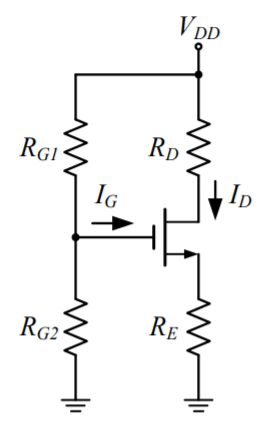

24. 場效應電晶體的偏壓電路如圖 14，則 I_G為 (A)(B)(C) (D) I_G為零

25. 雙極性電晶體在主動區(作用區)的偏壓，下列何者正確？ (A) B 極與 E 極為順向偏壓，B 極與 C 極為逆向偏壓 (B) B 極與 E 極為順向偏壓，B 極與 C 極為順向偏壓 (C) B 極與 E 極為逆向偏壓，B 極與 C 極為逆向偏壓 (D) B 極與 E 極為逆向偏壓，B 極與 C 極為順向偏壓

26. 三相感應電動機在轉速為零時，其滑差率為 (A) 2.0 (B) 1.0 (C) 0.5 (D) 0

27. 在磁路中，B 表示磁通密度，H 表示磁場強度，μ 表示導磁係數，其關係為 (A) (B) B = μH (C) B= μH ²(D)

28. 下列何者為磁通密度的單位？ (A) 偉伯(Weber) (B) 庫倫(Coulomb) (C) 高斯(Gauss) (D) 安培(Ampere)

29. 某線圈的匝數為 N，磁路的磁阻為P，若忽略磁飽和現象，則電感 L 為 (A) (B) (C)(D) 。

30. 單相變壓器的額定容量為 10 kVA，額定電壓為 100 V：1000 V，則高壓側的額定電流為 (A) 100 A (B) 50 A (C) 10 A (D) 5 A。

31. 變壓器的匝數比為 10，高壓側的負載電阻為 500 Ω，等效至低壓側的負載電阻為 (A) 50 kΩ (B) 10 kΩ(C) 50 Ω(D) 5 Ω。

32. 永磁式直流電動機其感應電動勢與轉速的關係為 (A) 感應電動勢與轉速成正比 (B) 感應電動勢與轉速成平方正比 (C) 感應電動勢與轉速成反比 (D) 感應電動勢與轉速成平方反比

33. 永磁式直流電動機中，I_a為電樞電流，R_a為電樞電阻，E_a為感應電動勢，V_a為外加電壓，則其關係為 (A)(B) (C) (D)

34. 他激式直流電動機若磁場維持固定，電磁轉矩與電樞電流的關係為 (A) 電磁轉矩與電樞電流成正比 (B) 電磁轉矩與電樞電流成平方正比 (C) 電磁轉矩與電樞電流成反比 (D) 電磁轉矩與電樞電流成平方反比

35. 三相 4 極感應電動機，其輸入電源頻率為 60 Hz，若其轉速為 1700 rpm，則其滑差率為 (A) 3/18 (B) 2/18 (C) 1/18 (D) 0.5/18

36. 有關激磁型同步電動機，其激磁場電流的的敘述，下列何者正確？ (A) 調整激磁場電流，以改善輸入功率因數 (B) 提高激磁場電流，以提高電動機轉速 (C) 提高激磁場電流，以降低感應電動勢 (D) 提高激磁場電流，以降低電動機的轉速

37. 非凸極型三相同步發電機在最大功率輸出時，功率角(轉矩角)為 (A) 0° (B) 45° (C) 75° (D) 90°

38. 有關三相繞線型感應電動機之二次電阻(轉子繞組串聯電阻)起動的目的，下列何者正確？ (A) 提高啟動電流，降低起動轉矩 (B) 提高啟動電流，提高起動轉矩 (C) 降低啟動電流，提高起動轉矩 (D) 降低啟動電流，降低起動轉矩

39. 單相負載的端電壓 v_L = V_m sin377t V，負載電流 i_L = I_m sin(377t − 30°) A 此負載的虛功率為 (A)(B) (C)(D) °

40. 單相負載的 S 表示視在功率單位為 VA；P 表示實功率單位為 W，則虛功率 Q 為 (A) (B) VAR (C) VAR (D) VAR

41. 電容的端電壓為 220 V (有效值)，電容抗為 10 Ω，則此電容的虛功率為 (A) (B) (C) (D)

42. 單相負載的視在功率為 2000 VA，負載電壓為 220 V，則負載阻抗為 (A)Ω (B) Ω (C) Ω (D) Ω

43. 三相平衡負載的總視在功率為 50 kVA，總實功率為 40 kW，則此負載的功率因數為 (A) 0.9 (B) 0.8 (C) 0.7 (D) 0.6

44. 三相平衡系統中，在無載時線電壓為 230 V (有效值)，滿載時線電壓為 220 V (有效值)，則此系統的電壓調整率為 (A) 220/230 (B) 230/220 (C) 10/220 (D) 20/230

45. 三相平衡負載輸出功率為 100 kW，效率為 0.8，則輸入功率為 (A) 125 kW (B) 110 kW (C) 100 kW (D) 80 kW

46. 三相平衡系統其負載的總視在功率為 100 kVA，線電壓為 3.3 kV (有效值)，則線電流為多少 A (有效值)？ (A)(B) (C) (D)

47. 三相平衡系統其線電壓與相電壓 V_phase的關係為 (A) (B)(C) (D)

48. 有關電力系統的參考匯流排(reference bus or swing bus)的敘述，下列何者正確？ (A) 電壓值及電壓的角度為已知 (B) 實功率及虛功率為已知 (C) 電壓值及實功率為已知 (D) 電壓的角度及虛功率為已知

49. 在電感性負載中，欲改善功率因數，可 (A) 並聯電感 (B) 並聯電容 (C) 並聯電阻 (D) 串聯電感

50. 某負載的視在功率為 20 kVA，功率因數為 0.8，連續使用 10 小時，則此消耗的能量為 (A) 200 電度 (B) 160 電度 (C) 100 電度 (D) 80 電度

申論題 (0)
