103年 - 103 關務、身心障礙特種考試_四等_電機工程、電力工程、電子工程：基本電學#43628

科目：基本電學(概要) | 年份：103年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (7)

⑴利用檢流計設計伏特計（Voltmeter）時，欲使伏特計可量測之最大電壓 V_m=10 伏特，請問：伏特計之等效電阻 R_V 為多少歐姆？（10 分）

⑵利用檢流計設計安培計（Ammeter）時，欲使安培計可量測之最大電流 I_m=50mA，請問：安培計之等效電阻 R_A 為多少歐姆？（10 分）

⑴開關 SW 閉合（close）之「瞬間」，流經 R1 電阻之電流 I 值。（10 分）

⑵開關 SW 閉合（close）「很久之後」，電路達到穩態時，電流 I 值。（10 分）

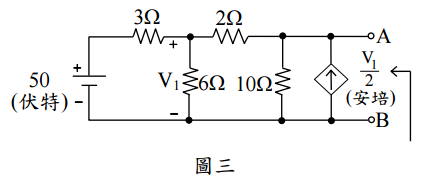

【已刪除】三、如圖三所示電路，其中電阻 6Ω 兩端電壓為 V₁（伏特），受控電流源之電流大小為

（安培），請計算 A，B 兩端之戴維寧（Thevenin）等效電壓 V_TH 和等效電阻 R_TH 之值。（20 分）

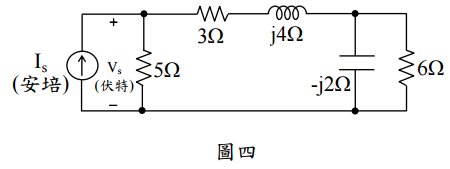

【已刪除】四、如圖四所示弦波穩態電路，其中

（安培），假設電流源產生之複數功率（complex power）

可以表示成 S = A + jB （VA）請計算 A 和 B 之值。（20 分）

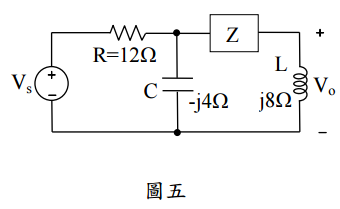

【已刪除】五、如圖五所示弦波穩態電路，其中

（伏特），欲使電感 L 產生之輸出電壓

（伏特），假設阻抗

，請計算 A 和 θ 之值。（20 分）
