104年 - 104-2 專技高考_水利工程技師：流體力學#41157

科目：流體力學 | 年份：104年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：流體力學

選擇題 (0)

申論題 (5)

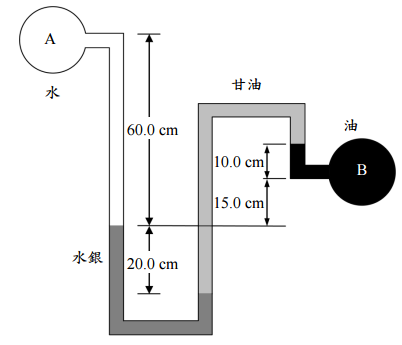

【已刪除】一、水管 A 管與油管 B 管之壓差，係以管壓計量測，如圖所示。已知 A 管之壓應力為 800 Pa，水銀比重為 13.6，甘油密度為 1260 kg/m³，油之單位重為 8630 N/m³，試求 B 管之壓應力為何？（20 分）

二、有一穩態（steady）二維流場，其流速向量可寫為 V = xi － yj。（x, y）為直角座標變數。試求通過點（x = 1, y = 1）之煙線（streak line）表示式。（20 分）

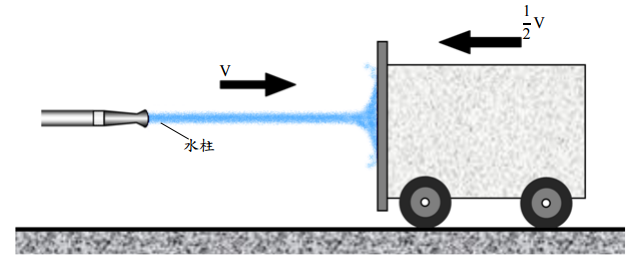

【已刪除】三、如圖所示，一直立平板以（V/2）的水平速度朝向水平水柱移動。水柱流速 V = 12.0 m/s，其斷面積為 0.010 m²。試求推動此平板之水平力的大小及方向各為何？（20 分）

四、飛機的昇力 F_L，是速度 V、空氣密度 ρ、機翼弦長 L、空氣動力黏度 μ、音速 c 及機翼攻角 α 等的函數。試以 ρ、V 及 L 為重複變數，進行因次分析，並列出無因次變數之關係式。（20 分）

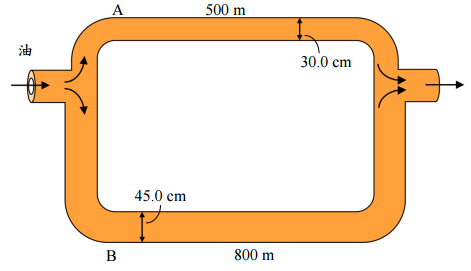

【已刪除】五、如圖所示，油經由並聯兩管向右流動。油之比重為 0.80，流量為 4.00 m³/s。A 管長 500 m，管徑 30.0 cm。B 管長 800 m，管徑 45.0 cm。兩管摩擦因子相同，假設忽略次要損失。試求各管流量分別為何？（20 分）
