所屬科目：流體力學
(一)該流場之流線函數？
(二)流經點（1, 1）與（3, 2）之二流線間單位深度之體積流率？

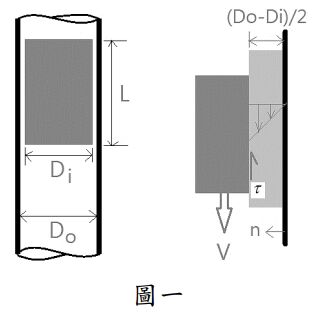

二、參閱圖一之示意圖 ， 該實心圓柱質量 2 kg， 直 徑 Di = 73.8 mm， 長 L = 200 mm， 套入一直徑 Do = 74 mm 之垂直圓管並往下滑動。 圓柱與圓管間距(Do-Di)/2 = 0.1 mm，該間距內有一潤滑油膜，油之黏性係數 。試問圓柱下滑達到終端速度 V 為何？
(一)該邊界層流之位移厚度（displacement thickness）為何？
(二)邊界動量厚度（momentum thickness）為何？

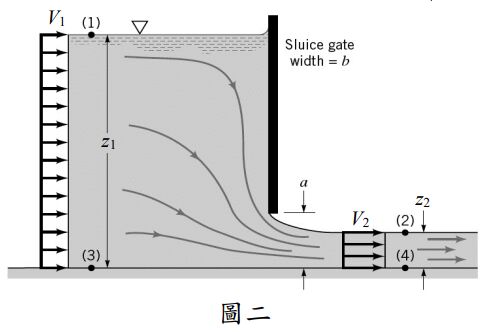

四、在水利工程或灌漑工程，經常需要簡便之流量量測設施。閘門則是在明 渠中一種簡便之流量量測設施，應用柏努力方程式與連續方程式推導， 僅需量測渠道上下游高度 z1 與 z2 以及閘門寬度 b，即可使該簡便設施達到準確之流量之量測。
參閱圖二，請推導閘門流量公式：

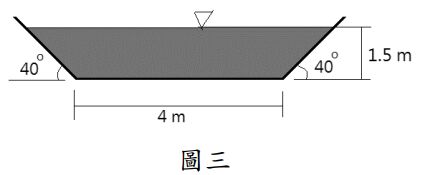

五、在均勻流狀況下，梯形渠道如圖三，渠道輸水坡度為 305 m 高程下降 0.4 m， 渠道表面為加工混凝土 （ finished concrete ）， 曼 寧 係 數 （ Manning coefficient）n = 0.012。試問該渠道水流之福祿數（Froude number）為何？
