105年 - 02900 視聽電子 乙級 工作項目 04:電子學 1-100#40639
科目:
技檢◆視聽電子-乙級 |
年份:
105年 |
選擇題數:
100 |
申論題數:
0
試卷資訊
所屬科目:
技檢◆視聽電子-乙級
選擇題 (100)
1. 穩壓二極體是工作於(A)順向飽和區(B)順向工作區(C)順向截止區(D)逆向崩潰區。
2. 檢波二極體採用鍺質,乃因其(A)切入電壓較低(B)漏電流較大(C)崩潰電壓較大(D)逆向峰值電壓。
3. 電晶體之偏壓電路最穩定者為(A)基極偏壓電路(B)射極回授之基極偏壓電路(C)分壓式射極回授電路(D)集極回 授之偏壓電路。
4. 串級之共射極放大電路,其頻寬(A)減小(B)增加(C)不變(D)依放大級數而定。
5. 何種放大電路組態功率增益最大?(A)C.E 組態(B)C.B 組態(C)C.C 組態(D)(E)F 組態。
6. 何種放大電路失真度最小?(A)A 類(B)B 類(C)C 類(D)AB 類。
7. (本題刪題)何者為低頻振盪電路?(A)哈特萊振盪電路(B)考畢子振盪電路(C)晶體振盪電路(D)RC 移相振盪電路。
8. 負回授電路有那種特性?(A)增加雜音(B)減小增益(C)增加失真度(D)減小頻寬。
9. 何種電路組態常用在信號源之輸出端以降低阻抗?(A)C.B 組態(B)C.E 組態(C)C.C 組態(D)光耦合器組態。
10. 有一電磁波,其頻率為 100KHz,則其波長為(A)1500 公尺(B)15 公尺(C)3000 公尺(D)30 公尺。
11. 當溫度上升時,電晶體之順向偏壓 V
BE
會(A)增加(B)下降(C)不變(D)視晶體種類而定。
12. 當電晶體之順向偏壓小於切入電壓時,則其工作於(A)截止區(B)飽和區(C)工作區(D)崩潰區。
13. 場效電晶體 FET 較電晶體之輸入阻抗(A)低(B)高(C)不一定(D)依輸出阻抗之高低而定。
14. 稽納(Zener)二極體可用作(A)開關(B)穩壓(C)顯示器(D)耦合器 使用。
15. 電晶體參數中之 h
fb
約等於(A)α(B)γ(C)β(D)α+1。
16. 能夠抵消雜音與溫度之漂移所產生之共模(common mode)效應的電路為(A)積分電路(B)微分電路(C)差動放大電 路(D)共射極放大電路。
17. 可消除偶次諧波失真的推挽式放大器為(A)A 類放大(B)AB 類放大(C)C 類放大(D)D 類放大。
18. 效率在 50%以下的放大器為(A)A 類放大器(B)B 類放大器(C)C 類放大器(D)D 類放大器。
19. 電容器之訊號頻率愈低時,其電容抗為(A)愈高(B)不變(C)愈低(D)不一定。
20. 1000W 之電爐,當其電熱線剪下 20%時,在相同電源下其功率變成(A)250W(B)1000W(C)1050W(D)1250W。
21. 控制一導流中之 SCR 使其截流的有效方法為(A)G-K 間加逆向電壓(B)取消 G 極觸發電壓(C)A-K 偏壓短路(D)降 低 G 極偏壓。
22. 3Ω 電阻與電感抗 4Ω 的線圈串聯後的特性為(A)總電阻 7Ω(B)電流領先電壓(C)總阻抗為 5Ω(D)只能通過直流 電流。
23. 對直接交連放大器而言,下列何者敘述何者為真?(A)高低頻響應皆佳(B)高低頻響應皆差(C)唯高頻響應較佳(D) 唯低頻響應較佳。
24. 將三個 30μF 電容器接成三角形,則任兩頂點間的等效電容為多少 μF?(A)10(B)45(C)20(D)60。
25. 當一 RLC 串聯電路中 X
C
=40Ω,X
L
=70Ω,R=40Ω 單位為歐姆,外加電壓為 AC50V 時其電路中之 I= (A)12A(B)1A(C)2.4A(D)24A。
26. 有三個 0.1μF/200WV 的電容器串聯後其最大容許工作電壓為(A)200V(B)600V(C)260V(D)340V。
27. 串聯諧振電路上電感器兩端之電壓為輸入電壓的(A)Q 倍(B)1/Q 倍(C)D 倍(D)等值。
28. 若通過線圈的磁通增加時,線圈感應電勢將為(A)保持定值(B)零(C)漸增(D)漸減。
29. 串聯諧振電路中,如電容器之靜電容量為一定,線圈之電感量增 9 倍時,其諧振頻率為原來的(A)9 倍(B)3 倍 (C)1/3 倍(D)1/9 倍。
30. 當一串聯電路中電阻 R1=50Ω;R2=10Ω,外加電壓為 6V 時,其中 R1 消耗之功率為(A)0.05W(B)0.5W(C)5W (D)10W。
31. 我國 FM 接收機之中頻頻率為(A)10MHz(B)88MHz(C)10.7MHz(D)110.7MHz。
32. 我國 MW 之廣播段可接收到之範圍為(A)525KHz~1605KHz(B)1000KHz~8000KHz(C)100MHz~30GHz(D)30MHz ~50MHz。
33. 振盪器中常以電感器來作倒相回授的是(A)哈特萊振盪電路(B)考畢子振盪電路(C)晶體振盪電路(D)RC 移相振盪 電路。
34. 電晶體於工作區時加入各極間之電壓極性為(A)PNP 型 E-B 間加順向電壓(B)NPN 型 B-C 間加順向電壓(C)NPN 型 E-B 間加逆向電壓(D)PNP 型 B-C 間加順向電壓。
35. SEPP 電路輸出用電解質電容器,使用大容量之原因為(A)配合喇叭之高阻抗(B)使高頻容易通過(C)使低頻容易 通過(D)使產生負回授作用。
36. 欲接收調幅(AM)1000KHz 之電台,超外差式接收機之本地振盪頻應為(A)1355KHz(B)1455KHz(C)445KHz(D)545K Hz。
37. A、B 兩線圈自感各為 2 亨利,互感為 1 亨利,則二者的耦合係數 K 為多少(A)0.5(B)1.0(C)0.75(D)0.25。
38. 當一串聯電路中電感 L
1
=10mH;L
2
=20mH,其總電感量為(不考慮互感)(A)10mH(B)3.3mH(C)30mH(D)300u H。
39. C
1
=100μF、C
2
=200μF,將二者串聯後施以 300V 之電壓,則 C 之端電壓為多少伏特(A)200(B)240(C)100(D)6 0 伏特。
40. 電容器串聯之目的,在於使各電容器分擔(A)電流(B)功率(C)頻率(D)電壓。
41. 一般在擴音機前級放大電路的電源供給電路上,常見在電解電容器兩端又並聯一小容量的電容器,其目的主 要是(A)提高低頻反交連(B)增加電容量(C)降低低頻阻抗(D)降低高頻阻抗。
42. FM 廣播最大頻率偏差量為(A)±100KHz(B)±75KHz(C)±5KHz(D)±10KHz。
43. 下列何者不屬於 PLL 電路(A)陶瓷濾波器(B)相位比較器(C)低通濾波器(D)電壓控制振盪器(VCO)。
44. FM 系統之預強調與解強調是為了(A)提高效率(B)提高訊號雜訊(S/N)比(C)便於檢波(D)減少功率消耗。
45. 調頻發射機的聲頻電路加入預強調(Pre-emphasis)電路,是為提高聲頻中的(A)低頻信號(B)中頻信號(C)高頻信號 (D)指引信號。
46. 下列三種電晶體放大器之組態何者雜音最大(A)共射極(B)共基極(C)共集極(D)共源極。
47. 與 LC 型濾波器比較,陶瓷濾波器(Ceramic Filter)的特性中那一項不正確(A)插入損失較小(B)形狀及尺寸較小(C) 無調整機構,故可大量生產(D)靈敏度高。
48. 一般音質控制器置於(A)前置放大器與功率放大器間(B)檢波級之前(C)功率放大器與揚聲器間(D)前置放大器與 檢波級間。
49. 振盪器的特性描述下列何者不正確(A)要有正回授(B)回授量要使 βA>1(C)振盪頻率決定於電路的電抗值與電 阻值(D)回授量要使 βA<1。
50. 對於差動放大器的敘述中下列何者不正確(A)差動放大器僅對信號差放大(B)可抵消雜音(C)差動放大器本身是 電橋電路(D)只能雙端輸入平衡輸出。
51. RLC 並聯電路之頻率選擇性以 Q 值表示,欲提高 Q 值應(A)減少 C(B)增大 L(C)增大 R(D)減少 R。
52. 那一類放大器於音量小時易發生交越(Crossover)失真(A)A 類(B)B 類(C)AB 類(D)C 類。
53. 二極體加逆向偏壓時,空乏區厚度(A)不變(B)變大(C)變小(D)不一定。
54. 在共陰極七段顯示器中若欲顯示 3,則除需將其共用點接到低電位,其輸入端 abcdefg 需分別加入(A)0000110 (B)1111001(C)0010010(D)1101101。
55. 在交流電感電路中電壓比電流超前(A)0°(B)60°(C)90°(D)180°。
56. 接收機之調諧電路,其調諧曲線越尖銳,則(A)傳真度越高(B)選擇性越佳(C)S/N 比較低(D)頻帶寬度越大。
57. 電流流經電阻所產生的熱量可由 H=0.24Pt 公式求得,則在此 H(熱量)的單位為(A)卡(B)BTU(C)瓦特(D)焦耳。
58. 理想的 RLC 電路中,僅有(A)電感器(B)電阻器(C)電容器(D)電感器及電容器 消耗功率。
59. 小功率 SCR 導通後 A-K 兩端點間之電壓約為(A)0.6V~2V(B)12V~24V(C)4V~5V(D)10V~20V。
60. 交連電容器可以用來隔離(A)交流電(B)直流電(C)電波(D)脈波。
61. 兩電容器之電容量與耐壓分別為 2μF/50V 與 2μF/100V,串聯後總耐壓為(A)300V(B)200V(C)150V(D)100V。
62. 若電晶體的 β 值是 99 ,則其基極之順向電流轉換率 α=(A)0.01(B)9.9(C)1.0(D)0.99。
63. 電晶體之 hoe 愈小,代表其共射極放大電路之輸出阻抗(A)愈小(B)愈大(C)不一定(D)與輸出阻抗無關。

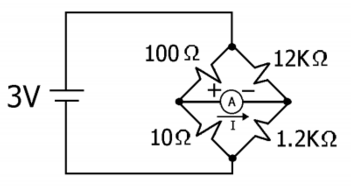

64. 如下圖電流表之指示值應為(A)3A(B)無法計算(C)2A(D)2.4A。

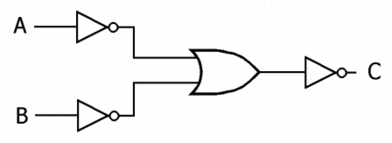

65. 如下圖邏輯電路其等效之 LOGIC GATE 為
(A)OR GATE(B)AND GATE(C)NOR GATE(D)NAND GATE。
66. 當 4mH 抗流圈及 1000uF 電容與 20Ω 電阻並聯,則諧振時之 Q 值為(A)5(B)10(C)15(D)20。
67. 串聯諧振電路之 Q 值為
68. C1,C2 兩只電容器並聯後之總容量為

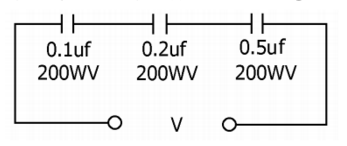

69. 下圖最大容許工作電壓 V 為
(A)200V(B)600V(C)260V(D)340V。
70. 下圖 I 為
(A)3A(B)1A(C)-1A(D)0A。
71. 某 AM 電台之天線高度約為 75 公尺,若該天線以 1/4 波長設計,則該電台之頻率約為(A)550KHz(B)800KHz(C)1 MHz(D)1.6MHz。
72. 一般 VHF 八木天線的天線主體長度約為(A)1 公尺(B)0.75 公尺(C)0.5 公尺(D)0.3 公尺。
73. 對一串疊式電路之特性敘述,下列何者錯誤(A)可消除電晶體之 V 變動所產生之非線性失真(B)可改進電路的 高頻特性,增加工作頻寬(C)可用低耐壓的電晶體,工作於高壓之機器中(D)可以降低輸出阻抗。
74. 要將 6 庫侖的電荷移動 3 伏特的電位差時,共需要多少焦耳的能量﹖(A)18(B)9(C)3(D)2。
75. 頻率 1KHz 時某一 10μF 的電容器其容抗值為(A)159.2Ω(B)15.92Ω(C)1.592Ω(D)0.1592Ω。
76. 差動放大器的共模拒斥比(CMRR)在高頻時較低頻時為(A)高(B)低(C)不變(D)視電晶體之特性而異。
77. 下列何者電晶體電路組態具有低輸入阻抗,高輸出阻抗的特性(A)共基極(B)共集極(C)共射極(D)射極隨耦器。
78. 電晶體的集、基極間之分佈電容主要會(A)降低高頻增益(B)降低低頻增益(C)與增益無關(D)可提高增益。
79. 下列何種電路合乎阻抗匹配之原則,可得到最大之功率傳輸(A)串聯諧振電路(B)高通濾波電路(C)低通濾波電路 (D)寬頻帶濾波器。
80. 下列何種電容器通常標有極性符號(A)雲母(B)塑膠(C)陶瓷(D)鉭質。
81. 靴帶式放大電路乃是為了要(A)提高輸入阻抗(B)降低輸入阻抗(C)提高輸出電壓(D)提高輸入電流。
82. 當兩個大小相當且同相位的信號輸入理想差動放大器的輸入端時,其輸出為(A)∞(B)原波形之 2 倍(C)0(D)原波 形之一半。
83. 電晶體放大電路中,若加有旁路電容其目的是(A)提高輸入阻抗(B)增加頻寬(C)提高電壓增益(D)提高電流增益。
84. 一個理想的互導放大器,其輸入電阻 Ri 及輸出電阻 Ro 應符合下列那一條件﹖(A)Ri=∞,Ro=∞(B)Ri=0,Ro= 11 ∞(C)Ri=0,Ro=0(D)Ri 及 Ro 可為任何值。
85. 下列何者不具負電阻特性(A)TRIAC(B)UJT(C)SCR(D)FET。
86. 二極體內部電容量(A)與外加逆向電壓成正比(B)與外加逆向電壓成反比(C)與外加逆向電壓無關(D)與外加逆向 電壓成對數變化。
87. 下列何種元件在積體電路(IC)內較難製造?(A)電晶體(B)FET(C)電感(D)電阻。

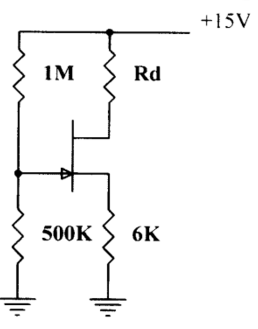

88. 如下圖所示,若 JFET 之 I
DSS
=4mA,V
P
=-2V,今若 I
D
=1mA,則V
GS
之值為何(A)0V(B)1V(C)-1V(D)-2V。
89. 視頻放大器中常用疊接(Cascade)放大器,是將兩級放大器接成何種組態(A)共集-共集(CC-CC)(B)共射-共基 (CE-CB)(C)共射-共集(CE-CC)(D)共集-共基(CC-CB)。
90. 有一電流並聯負回授電路,無回授時增益 A
i
為 100,頻寬為 20KHz,若加負回授後之頻寬為 100KHz,則其 回授因數為(A)0.12(B)0.1(C)0.08(D)0.04。
91. 下列何種元件正常工作是在順向偏壓(A)變容二極體(B)光二極體(C)稽納二極體(D)發光二極體。
92. 有一差動放大器,差模電壓增益 A
d
=200,而共模拒斥比 CMRR=80dB,試求其共模電壓增益 A 為何?(A)2 (B)0.2(C)0.02(D)0.002。

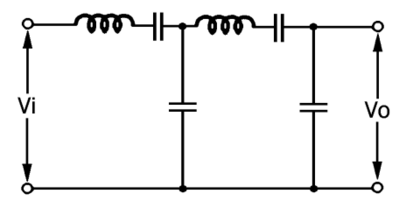

93. 下圖電路可作為
(A)高通濾波器(B)低通濾波器(C)帶通濾波器(D)帶拒濾波器。

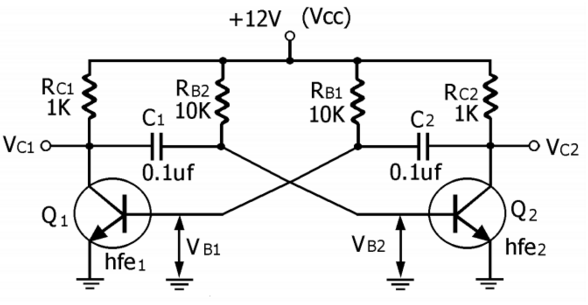

94. 下圖電路的振盪頻率為
(A)174Hz(B)485Hz(C)714Hz(D)1765Hz。
95. 方波的組成是由基本波(正弦波)加(A)偶次諧波(B)奇次諧波(C)偶次及奇次諧波(D)2、3、5 次諧波。
96. 若一放大器輸入信號為 5sin100t+4sin200t,輸出信號為 10sin100t+16sin200t,則此放大器具有(A)波幅失真(B) 頻率失真(C)相位失真(D)延遲失真。
97. 箝位器會改變輸入波形的(A)相位(B)直流準位(C)頻率(D)振幅。
98. RL 電路中,若輸出信號由電阻兩端取出,則電路功能相當於(A)低通(B)高通(C)帶通(D)帶阻 濾波器。
99. 那一種截波器兼具有放大作用?(A)二極體截波器(B)電晶體截波器(C)稽納(zener)二極體截波器(D)雙二極體截 波器。。
100. 下列何者不是布林函數化簡方法?(A)布林代數各種定理(B)列表法(C)卡諾圖法(D)目視法。
