114年 - 02900 視聽電子 乙級 工作項目 04：電子學 151-200（2025/10/16 更新）#132296

科目：技檢◆視聽電子-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆視聽電子-乙級

選擇題 (50)

複選題
151. 以一具 800 瓦特的電鍋煮飯 1.5 小時，而電費每度為 3.5 元，下列敘述何者正確？ (A)總電費 8.3 元 (B)總度數 1.2 度 (C)總電費 4.2 元 (D)總度數 3.2度 。
複選題
152. 對電源之敘述，下列何者不正確？ (A)理想電壓源內阻無限大 (B)理想電流源內阻無限大 (C)理想電壓源內阻等於零 (D)理想電流源內阻等於零 。
複選題
153. 對單位之敘述，下列何者不正確？ (A)高斯／平方公分是磁通密度的單位(B)牛頓／庫倫是電場強度的單位 (C)焦耳是磁場強度單位 (D)庫倫／平方公尺是電通單位 。
複選題
154. 對於佛萊銘左手定則之敘述，下列何者正確？ (A)拇指代表導體運動方向(B)拇指代表磁場方向 (C)中指代表流過導體的電流方向 (D)中指代表運動方向 。
複選題
155. 有關 RLC 串聯諧振之敘述，下列何者不正確？ (A)在諧振時，電路呈電感性 (B)在諧振時消耗之電功率最大 (C)諧振頻率與 R 大小有關 (D)在諧振時 L 的電壓與 C 的電壓大小相同 。
複選題
156. 下圖電路所示，下列何者正確？

(A)I1=1A (B)I1=1.5A (C)I2=2A (D)I2=2.5A 。
複選題
157. 對於波形的描述，下列敘述何者正確？ (A)方波的波形因素為 1 (B)正弦波每週的平均值最大值的 (C)三角波每週的平均值為零 (D)正弦波的有效值為最大值的倍 。
複選題
158. 對於週期的描述，下列敘述何者錯誤？ (A) (B) (C) (D)T=f 。
複選題
159. R1與 R2並聯接於某電源（Ｅ）上，各消耗 100 瓦特及 200 瓦特之電功率，已知 R1=100 歐姆，則Ｅ及 R2為何？ (A)Ｅ=100V (B)E=120V (C)R2=50 歐姆 (D)R2=80 歐姆 。
複選題
160. 有一 RLC 串聯電路，其諧振頻率 ，R=10Ω， ，則品質因素 Q 及頻寬 BW 為何？ (A)Q=100 (B)Q=10 (C)BW=100Hz (D)BW=10Hz 。
複選題
161. 十進位 56 之等效值為何？ (A) (B) (C) (D) 。
複選題
162. 十六進位值為 19.C(16)，若轉換為八進位及二進位碼其值為何？ (A)(B)(C)(D)。
複選題
163. 有關 CMOS 的敘述，下列何者正確？ (A)NOR 閘部分不用的輸入端最好接到 端 (B)NAND 閘部分不用的輸入端最好接到 端 (C)CMOS 的工作速度較 TTL 高 (D)CMOS 的扇出數比 TTL 高 。
複選題

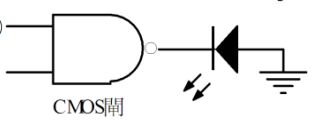

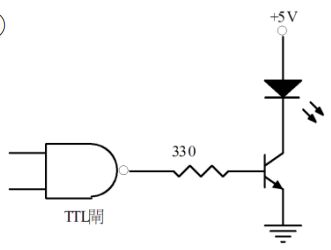

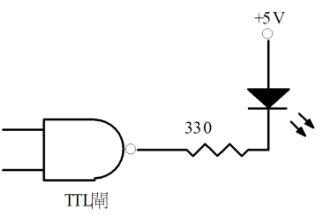

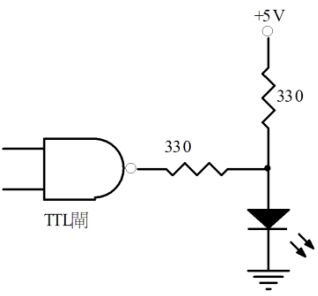

164. (本題刪題)以 TTL 或 CMOS 閘之輸出來驅動 LED 時，下列電路接法何者較不適當？(A)(B)(C)(D) 。
複選題
165. 當 TTL IC 與 CMOS IC 使用相同電源時，下列電路接法何者較為適當？(A) (B) (C) (D)。
複選題
166. 下圖電路所示，為 IC555 所構成的電路，下列敘述何者正確？

(A)為無穩態多諧振盪器 (B)振盪週期 T＝0.693(Ra＋2Rb)C (C) 為高電位的時間 ＝0.693(Ra＋Rb)C (D) 為低電位的時間 ＝0.693RaC 。
複選題

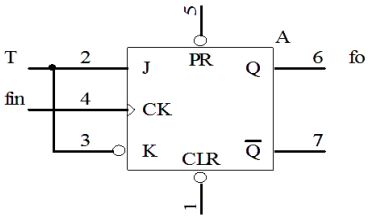

167. 下圖電路所示，若 T 為 Hi(高電位）且 fin 為 10KHz 的週期性脈波，且脈波的工作週期(duty cycle)為 30％，下列敘述何者正確？

(A)fo＝3KHz(B)fo＝5KHz (C)工作週期為 50％ (D)工作週期為 70％ 。
複選題
168. LED 共陰極七段顯示器可由下列那些 IC 來推動？ (A)74138 (B)7447 (C)7448 (D)4511 。
複選題
169. 半加器的兩輸入端為 A 和 B，和的輸出為 S，進位輸出為 C，則下列敘述何者錯誤？ (A)C＝AB (B) (C)(D) 。
複選題
170. 下列敘述那些不是組合邏輯電路？ (A)解碼電路 (B)多工電路 (C)計數電路(D)七段顯示器 。
複選題
171. 有關共基極放大器的敘述，下列何者正確？ (A)高輸入阻抗 (B)高輸出阻抗(C)電壓增益小於 1 (D)電流增益略小於 1 。
複選題
172. 下圖電路所示，下列敘述那些為正確 (A)若開路，則 (B)若開路，則 (C)若開路，則 ＝0V (D)若 Re 開路，則 。
複選題
173. 將示波器的垂直控制鈕置於 1 伏特／格，量測下圖所示電路，量得 兩端的訊號振幅為 5 格，兩端的訊號振幅為 4 格，下列敘述何者正確？

(A) (B) (C)β＝100 (D)β＝125 。
複選題
174. 有一交流電壓為 V(t)＝ sin100πt，下列敘述何者正確？ (A)Vm＝200V (B)Vav＝100V (C)Vrms＝100V (D)f＝50Hz 。
複選題
175. 有一半波整流電路，其輸出電壓平均值 Vav＝100V，假設負載為電阻，下列敘述何者正確？ (A)Vrms＝157V (B)Vrms＝100V (C)PIV＝314V (D)PIV＝628V 。
複選題

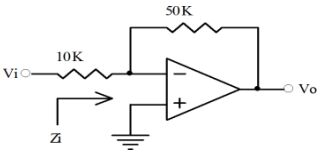

176. 下圖電路所示，OPA 為理想且 Vi＝200mV，下列敘述何者正確？

(A) ＝﹣5 (B)Zi＝10KΩ (C)Zi＝ (D)Vo＝﹣1V 。
複選題
177. 有關差動放大器之敘述，下列何者正確？ (A)共模具斥比 CMRR＝ ，其中 Ad 為差模增益，Ac 為共模增益 (B)CMRR 值愈大，表示抵銷共模雜訊的能力愈強 (C)電晶體差動放大器若兩電晶體β值相差愈大，則 CMRR 值愈大 (D)Ad＝105，Ac＝0.1，CMRR 為 120dB 。
複選題
178. 有關 RC 相移振盪器之敘述，下列何者錯誤？ (A)至少需二節 RC 電路 (B)振盪條件為略大於 1 (C)R、C 值愈大，振盪頻率愈高 (D)輸出為正弦波 。
複選題
179. 有關電晶體的敘述，下列何者正確？ (A)射極摻雜濃度最高 (B)基極面積最大 (C)基極寬度最低 (D)集極與基極可對調使用 。
複選題
180. 有一正弦波電壓方程式為v(t)=120√ sin377tV ，下列何者正確？ (A)(B) (C) (D)。
複選題
181. 有關二極體電容效應，下列敘述何者錯誤？ (A)過渡電容之值與二極體外加逆向偏壓大小有關 (B)二極體外加逆向偏壓增加，過渡電容之值亦增加(C)二極體順向電流增加，擴散電容之值亦增加 (D)擴散電容之值與二極體順向電流大小無關 。
複選題
182. 二極體截波電路至少需要那兩個元件？ (A)電阻 (B)二極體 (C)電晶體 (D)電容 。
複選題
183. 交流電源欲轉成直流電源，一般需經過那兩道步驟？ (A)分流 (B)箝位 (C)濾波 (D)整流 。
複選題
184. 下列有關電晶體（BJT）之敘述，何者正確？ (A)BJT 當開關使用時是工作於飽和區（saturation region）或截止區（cutoff region） (B)BJT 在作用區（active region）的偏壓方式是 BE 接面順向偏壓、BC 接面逆向偏壓 (C)BJT 在飽和區（saturation region）的偏壓方式是 BE 接面逆向偏壓，BC 接面逆向偏壓 (D)BJT 為電流控制元件 。
複選題
185. 已知電晶體之共基極（CB）電流增益α由 0.99 變為 0.98，若此電晶體基極電流 IB=0.02mA，下列敘述何者正確？ (A)共射極（CE）電流增益β將會增加 (B)射極電流由 2mA 降為 1mA (C)集極電流由 1.98mA 降為 0.98mA(D)若想維持原來的集極電流，可增加基極電流 。
複選題
186. 有關外質半導體，下列敘述何者正確？ (A)將三價雜質元素摻入本質半導體中，以形成 N 型半導體 (B)外質半導體本身之電性仍屬電中性 (C)N 型半導體之多數載子為自由電子 (D)P 型半導體之少數載子為電洞 。
複選題
187. 下列何者電路在正常工作下，其輸出 Vo 波形必定為方波？(A) (B)(C) (D)。
複選題
188. 工程上常以 dB（decibels）表示放大率，下列有關 dB 的觀念何者正確？(A)多級串聯放大器總放大 dB 值為每一級放大 dB 值之乘積 (B)(C) (D)若放大倍數等於1，則放大 dB 值為 1 。
複選題

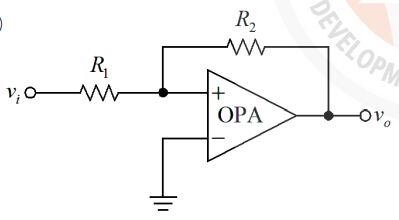

189. 下圖所示電路，以一運算放大器作為比較器，下列敘述何者正確？

(A)當，則 (B)當 ，則 （正飽和電壓） (C)當 ，則 （負飽和電壓） (D)當 ，則 （正飽和電壓） 。
複選題
190. 有關 FET 之共汲極（CD）放大器的特性，下列敘述何者錯誤？ (A)低輸入阻抗 (B)低輸出阻抗 (C)又稱源極隨耦器 (D)具有電壓放大之特性 。
複選題
191. 有關振盪器之敘述，下列何者正確？ (A)正回授為振盪器必備的條件之一(B)RC 相移振盪器至少需使用二級 RC (C)當迴路增益βA＜＜1 時電路不會振盪（β：回授電路增益，A：基本放大器增益） (D)韋恩電橋振盪器不包含負回授電路 。
複選題
192. 下列何者是變壓器耦合放大器的優點？ (A)直流阻絕效果良好 (B)功率轉移效率高 (C)電路設計簡單，成本低廉 (D)電路增益高 。
複選題
193. 有關石英晶體振盪器之敘述，下列何者正確？ (A)是利用石英晶體本身之壓電效應 (B)石英晶體的厚度越薄其自然頻率越低 (C)可分為串聯及並聯振盪器 (D)其振盪頻率不穩定 。
複選題
194. 有關運算放大器之敘述，下列何者正確？ (A)理想運算放大器的特性隨溫度而變化 (B)運算放大器的輸入端為一高輸入阻抗的差動放大器 (C)理想運算放大器的輸入與輸出端形同短路，故稱之為虛接地 (D)理想運算放大器的共模拒斥比無窮大 。
複選題
195. 有關多諧振盪器之敘述，下列何者正確？ (A)多諧振盪器內之電晶體一般皆在作用區內工作 (B)無穩態、單穩態及雙穩態電路皆屬多諧振盪器 (C)不穩態電路又稱單擊電路 (D)雙穩態電路須由控制信號觸發才會轉態 。
複選題

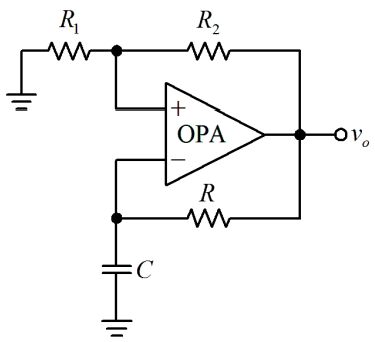

196. 下圖電路所示，下列敘述何者錯誤？

(A)Vc 波形為鋸齒波 (B)電路為無穩態多諧振盪器 (C)電路振盪頻率與無關 (D)Vo 波形為正弦波 。
複選題
197. 有關比較器的敘述，下列何者錯誤？ (A)電路有回授路徑 (B)當輸入為正弦波時，輸出為方波 (C)當輸入為三角波時，輸出為正弦波 (D)參考電壓為零的比較器稱為零位比較器 。
複選題

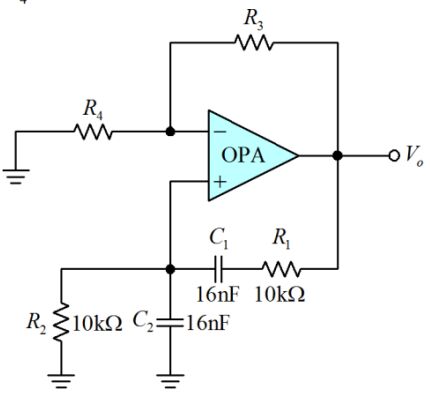

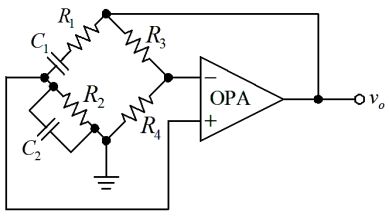

198. 下圖電路所示，韋恩電橋振盪器產生振盪時，下列特性何者錯誤？

(A)輸出電壓振幅大小為 OPA 之正負飽和值 (B)振盪頻率約為 10KHz (C)電阻值=1 (D)此迴路增益為一實數，相位角為零 。
複選題
199. 兩個十六進位的數，其和為 (A)(B)(C)(D)。
複選題
200. 下列布林表示式，何者錯誤？ (A)A+A=A (B) (C)A+AB=A (D)=0 。
