114年 - 02900 視聽電子乙級工作項目 04：電子學 51-100（2025/10/16 更新）#132294

科目：技檢◆視聽電子-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆視聽電子-乙級

選擇題 (50)

51. RLC 並聯電路之頻率選擇性以 Q 值表示，欲提高 Q 值應 (A)減少 C (B)增大 L (C)增大 R (D)減少 R 。

52. 那一類放大器於音量小時易發生交越(Crossover)失真 (A)A 類 (B)B 類 (C)AB 類 (D)C 類。

53. 二極體加逆向偏壓時，空乏區厚度 (A)不變 (B)變大 (C)變小 (D)不一定。

54. 在共陰極七段顯示器中若欲顯示 3，則除需將其共用點接到低電位，其輸入端 abcdefg 需分別加入 (A)0000110 (B)1111001 (C)0010010 (D)1101101 。

55. 在交流電感電路中電壓比電流超前 (A)0° (B)60° (C)90° (D)180° 。

56. 接收機之調諧電路，其調諧曲線越尖銳，則 (A)傳真度越高 (B)選擇性越佳(C)S/N 比較低 (D)頻帶寬度越大。

57. 電流流經電阻所產生的熱量可由 H=0.24Pt 公式求得，則在此 H（熱量）的單位為 (A)卡 (B)BTU (C)瓦特 (D)焦耳。

58. 理想的 RLC 電路中，僅有 (A)電感器 (B)電阻器 (C)電容器 (D)電感器及電容器消耗功率。

59. 小功率 SCR 導通後 A-K 兩端點間之電壓約為 (A)0.6V～2V (B)12V～24V(C)4V～5V (D)10V～20V 。

60. 交連電容器可以用來隔離 (A)交流電 (B)直流電 (C)電波 (D)脈波。

61. 兩電容器之電容量與耐壓分別為 2μF/50V 與 2μF/100V，串聯後總耐壓為 (A)300V (B)200V (C)150V (D)100V 。

62. 若電晶體的β值是 99 ，則其基極之順向電流轉換率α＝ (A)0.01 (B)9.9(C)1.0 (D)0.99 。

63. 電晶體之 hoe 愈小，代表其共射極放大電路之輸出阻抗 (A)愈小 (B)愈大(C)不一定 (D)與輸出阻抗無關。

64. 如下圖電流表之指示值應為

(A)3A (B)無法計算 (C)2A (D)2.4A 。

65. 如下圖邏輯電路其等效之 LOGIC GATE 為

(A)OR GATE (B)AND GATE(C)NOR GATE (D)NAND GATE 。

66. 當 4mH 抗流圈及 1000uF 電容與 20Ω電阻並聯，則諧振時之 Q 值為 (A)5(B)10 (C)15 (D)20 。

67. 串聯諧振電路之 Q 值為 (A)

68. C1，C2 兩只電容器並聯後之總容量為 (A)

69. 下圖最大容許工作電壓 V 為

(A)200V (B)600V (C)260V (D)340V 。

70. 下圖 I 為

(A)3A (B)1A (C)-1A (D)0A 。

71. 某 AM 電台之天線高度約為 75 公尺，若該天線以 1/4 波長設計，則該電台之頻率約為 (A)550KHz (B)800KHz (C)1MHz (D)1.6MHz 。

72. 一般 VHF 八木天線的天線主體長度約為 (A)1 公尺 (B)0.75 公尺 (C)0.5 公尺 (D)0.3 公尺。

73. 對一串疊式電路之特性敘述，下列何者錯誤 (A)可消除電晶體之 V 變動所產生之非線性失真 (B)可改進電路的高頻特性，增加工作頻寬 (C)可用低耐壓的電晶體，工作於高壓之機器中 (D)可以降低輸出阻抗。

74. 要將 6 庫侖的電荷移動 3 伏特的電位差時，共需要多少焦耳的能量﹖ (A)18 (B)9 (C)3 (D)2 。

75. 頻率 1KHz 時某一 10μF 的電容器其容抗值為 (A)159.2Ω (B)15.92Ω (C)1.592Ω (D)0.1592Ω 。

76. 差動放大器的共模拒斥比(CMRR)在高頻時較低頻時為 (A)高 (B)低 (C)不變(D)視電晶體之特性而異。

77. 下列何者電晶體電路組態具有低輸入阻抗，高輸出阻抗的特性 (A)共基極(B)共集極 (C)共射極 (D)射極隨耦器。

78. 電晶體的集、基極間之分佈電容主要會 (A)降低高頻增益 (B)降低低頻增益(C)與增益無關 (D)可提高增益。

79. 下列何種電路合乎阻抗匹配之原則，可得到最大之功率傳輸 (A)串聯諧振電路 (B)高通濾波電路 (C)低通濾波電路 (D)寬頻帶濾波器。

80. 下列何種電容器通常標有極性符號 (A)雲母 (B)塑膠 (C)陶瓷 (D)鉭質。

81. 靴帶式放大電路乃是為了要 (A)提高輸入阻抗 (B)降低輸入阻抗 (C)提高輸出電壓 (D)提高輸入電流。

82. 當兩個大小相當且同相位的信號輸入理想差動放大器的輸入端時，其輸出為 (A)∞ (B)原波形之 2 倍 (C)0 (D)原波形之一半。

83. 電晶體放大電路中，若加有旁路電容其目的是 (A)提高輸入阻抗 (B)增加頻寬 (C)提高電壓增益 (D)提高電流增益。

84. 一個理想的互導放大器，其輸入電阻 Ri 及輸出電阻 Ro 應符合下列那一條件﹖ (A)Ri=∞，Ro=∞ (B)Ri=0，Ro=∞ (C)Ri=0，Ro=0 (D)Ri 及 Ro 可為任何值。

85. 下列何者不具負電阻特性 (A)TRIAC (B)UJT (C)SCR (D)FET 。

86. 二極體內部電容量 (A)與外加逆向電壓成正比 (B)與外加逆向電壓成反比(C)與外加逆向電壓無關 (D)與外加逆向電壓成對數變化。

87. 下列何種元件在積體電路(IC)內較難製造？ (A)電晶體 (B)FET (C)電感 (D)電阻。

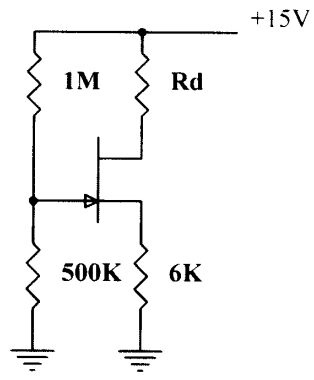

88. 如下圖所示，若 JFET 之 I_DSS=4mA，V_P=-2V，今若 I_D=1mA，則 V_GS之值為何

(A)0V (B)1V (C)-1V (D)-2V 。

89. 視頻放大器中常用疊接(Cascade)放大器，是將兩級放大器接成何種組態(A)共集－共集(CC-CC) (B)共射－共基(CE-CB) (C)共射－共集(CE-CC) (D)共集－共基(CC-CB) 。

90. 有一電流並聯負回授電路，無回授時增益 A_i為 100，頻寬為 20KHz，若加負回授後之頻寬為 100KHz，則其回授因數為 (A)0.12 (B)0.1 (C)0.08 (D)0.04 。

91. 下列何種元件正常工作是在順向偏壓 (A)變容二極體 (B)光二極體 (C)稽納二極體 (D)發光二極體。

92. 有一差動放大器，差模電壓增益 A_d=200，而共模拒斥比 CMRR=80dB，試求其共模電壓增益 A_c為何？ (A)2 (B)0.2 (C)0.02 (D)0.002 。

93. 下圖電路可作為

(A)高通濾波器 (B)低通濾波器 (C)帶通濾波器 (D)帶拒濾波器。

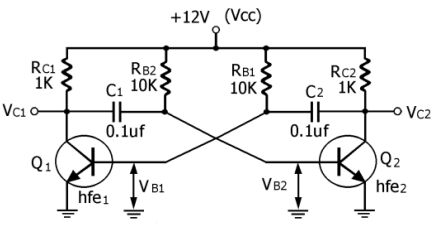

94. 下圖電路的振盪頻率為

(A)174Hz (B)485Hz (C)714Hz (D)1765Hz 。

95. 方波的組成是由基本波（正弦波）加 (A)偶次諧波 (B)奇次諧波 (C)偶次及奇次諧波 (D)2、3、5 次諧波。

96. 若一放大器輸入信號為 5sin100t＋4sin200t，輸出信號為 10sin100t＋16sin200t，則此放大器具有 (A)波幅失真 (B)頻率失真 (C)相位失真 (D)延遲失真。

97. 箝位器會改變輸入波形的 (A)相位 (B)直流準位 (C)頻率 (D)振幅。

98. RL 電路中，若輸出信號由電阻兩端取出，則電路功能相當於 (A)低通 (B)高通 (C)帶通 (D)帶阻濾波器。

99. 那一種截波器兼具有放大作用？ (A)二極體截波器 (B)電晶體截波器 (C)稽納(zener)二極體截波器 (D)雙二極體截波器。

100. 下列何者不是布林函數化簡方法？ (A)布林代數各種定理 (B)列表法 (C)卡諾圖法 (D)目視法。
