統測◆01機械群◆(二)機械製造、機械基礎實習、製圖實習
> 105年 - 105 四技二專統測_機械群_專業科目(二):製圖實習#55706
105年 - 105 四技二專統測_機械群_專業科目(二):製圖實習#55706
科目:
統測◆01機械群◆(二)機械製造、機械基礎實習、製圖實習 |
年份:
105年 |
選擇題數:
13 |
申論題數:
0
試卷資訊
所屬科目:
統測◆01機械群◆(二)機械製造、機械基礎實習、製圖實習
選擇題 (13)
28. 有關尺度標註,下列敘述何者正確? (A) 尺度界線以細實線表示,終止於尺度線向外延伸約4~6mm處 (B) 尺度線介於尺度界線間的距離大小,用以表示長度大小,以細實線繪製 (C) 箭頭長度為標註尺度數字之高度,尖端夾角為 30° (D) 指線用細鏈線繪製,與水平線成平行或垂直
29. 有一帶頭鍵斜邊水平長度150mm,斜邊大端高20mm、小端高10mm,則此帶頭鍵之斜度 為何? (A)1/5(B)1/30 (C) 1 / 15 (D) 2 / 15
30. 有關剖面視圖,下列敘述何者正確? (A) 剖面視圖是對物體作假想的剖切,以瞭解其外部的真實形狀,該假想之切割面稱為剖面 (B) 割面線一般為直線,但亦可視需要予以轉折,割面線之兩端及轉折處應畫成細實線, 中間則以中心線連接 (C) 由假想之切割面經物體之適當位置剖切後,所得之剖切面稱為割面 (D) 剖面線需與主軸或物體之輪廓成 45° ,但如遇機件外型已成 45° 時,其剖面線應避免與 輪廓線平行或垂直,並選擇適當的角度
31. 有關奇數輪臂或肋之機件其剖面視圖習用畫法,下列敘述何者正確? (A) 按真實投影畫出 (B) 轉正後作成對稱,未轉正者按真實投影畫出 (C) 轉正後剖切作成對稱,輪臂或肋之機件剖面視圖省略不畫,未轉正者亦省略不畫 (D) 轉正後剖切作成對稱,含輪臂或肋之機件剖面,未轉正者省略不畫
32. 有關公差術語與定義,下列敘述何者正確? (A) 限界尺度:尺度型態可允許的限界值,為滿足要求的實際尺度,必須在上下限界尺度之間 (B) 實際尺度:由工程製圖技術規範所定義之理想形態的尺度,亦為設計時最初尺度 (C) 標稱尺度:實體特徵實際量測所得的尺度 (D) 公差:上限界尺度與下限界尺度之差,可為正負值
33. 表面織構符號
,下列敘述何者正確? (A) 紋理呈多方向交叉或無一定方向 (B) R輪廓算數平均值為8 (C) R輪廓算數平均值在0.8 - 4之間 (D) 評估長度為取樣長度的8倍
34. CNS公制之A0圖紙,若長邊為X、短邊為Y,則X與Y的關係為何? (A) X= Y (B) X=
(C) X=
(D) X= 2Y
35. 以一平面切割一正圓錐所產生之相交線,稱為圓錐曲線 ( Conic Sections ) ,下列何者為 圓錐曲線? (A) 拋物線 (B) 螺旋線 (C) 擺線 (D) 漸開線
36. 有關幾何製圖,下列敘述何者正確? (A) 利用丁字尺和三角板,可以畫出與水平夾角成 40° 的線段 (B) 利用丁字尺和一 45° 三角板,可以畫出一圓的外切正六邊形 (C) 兩圓無論外切或內切,其切點必在兩圓心之連心線或連心線之延長線上 (D) 若有一圓與一直線外切,其切點與此圓心之連線不會與該直線垂直

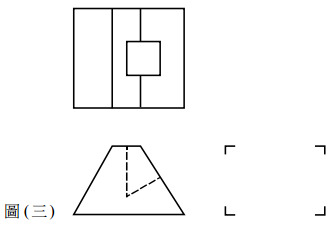

37. 已知一物體之第三角投影法的前視圖和俯視圖,如圖 ( 三 ) 所示,下列何者為正確之 右側視圖? (A)
(B)
(C)
(D)
38. 已知一物體之第三角投影法的三視圖,如圖(四)所示,下列何者為正確之等角圖? (A)
(B)
(C)
(D)

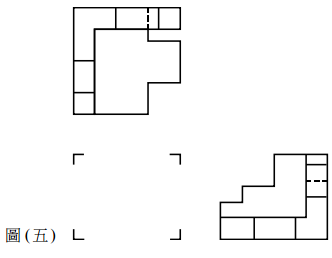

39. 已知一物體之第三角投影法的俯視圖和右側視圖,如圖 ( 五 ) 所示,下列何者為正確之 前視圖? (A)
(B)
(C)
(D)

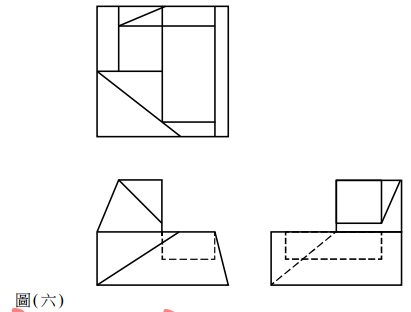

40. 已知一物體之第三角投影法的三視圖,如圖(六) 所示,此物體具有幾個單斜面和複斜面? (A) 三個單斜面和二個複斜面 (B) 三個單斜面和一個複斜面 (C) 二個單斜面和二個複斜面 (D) 二個單斜面和一個複斜面
