所屬科目:統測◆(一)電子學、基本電學

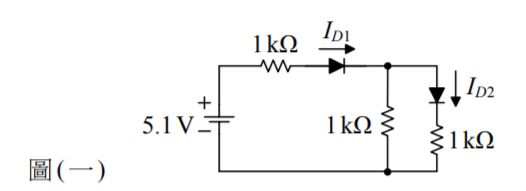

3. 如圖(一)所示電路,假設二極體的順向導通電壓為0.7V,若不考慮順向電阻,則 ID2為 多少mA? (A) 1.0 (B) 2.1 (C) 2.7 (D) 3.0

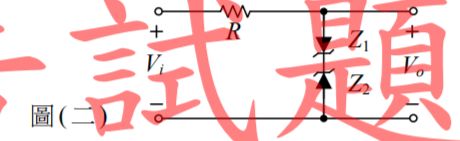

4. 如圖(二)所示電路,輸入電壓為 Vi =10sin(377t)V ,其中稽納二極體(Zener diode )Z1、Z2 特性相同,順向電壓為0.6V,稽納崩潰電壓為6V。此電路在正常工作時,下列敘述何者正確? (A) 此電路為箝位電路(B) 此電路為整流電路 (C) Vo最大值為+6.6V (D) Vo最小值為– 5.4V ˉ
5. 如圖(三)所示電路,若二極體具理想特性,輸入電壓Vi為工作週期 50 %的脈波,最大 電壓+10V,最低電壓+2V。若RC時間常數使輸出脈波不失真,輸出電壓的平均值為8V, 則VREF為多少伏特? (A) 2(B) 4 (C)6 (D) 8
8. 如圖(四)所示放大器直流偏壓電路,電晶體 β=99,VBE=0.7V。若IB=50 μA ,VCE=5V, 則RE為多少 Ω? (A) 500 (B) 600 (C) 800(D)920
9. 如圖(五)所示放大器直流偏壓電路,電晶體β=99,VBE =0.7V。若IB =40 μA ,RE為多少Ω? (A) 413 (B) 502 (C) 612 (D) 705
10. 如圖(六)所示電路,電晶體工作於作用區,β=99,VBE =0.7V,熱電壓(thermal voltage ) VT=26mV,則此放大電路之電流增益約為何值? (A) 30i (B) 28 (C) 25 (D) 22
11. 雙極性接面電晶體(BJT)小訊號模型中,VT為熱電壓,r e為射極交流電阻,ΔiC為集極 電流微小變動量、ΔvBE為基射極電壓微小變動量,i c為集極小訊號電流,vbe為基射極小 訊號電壓,Q為工作點,ICQ為工作點集極直流偏壓電流。若不考慮歐力效應(Early effect), 則下列有關轉移電導gm的敘述,何者錯誤? (A) (B) (C) (D)
12. 如圖(七)所示電路,電晶體工作於作用區,β=99,射極交流電阻re=20Ω。若此放大電路 之電壓增益,則RC約為何值? (A) 2.2 kΩ (B) 4.1 kΩ (C) 6.8 kΩ(D)13.6 kΩ
15. 下列各元件之符號名稱,何者正確? (A) P通道JFET (B) N通道增強型MOSFET (C) P通道空乏型MOSFET (D) NPN BJT
16. 如圖(八)所示電路,其中MOSFET的參數K= 0.5mA/ V 2、臨界電壓 ( threshold voltage ) Vth=2V。若其汲極電流ID =0.5mA,則電阻RS值應為多少? (A) 500 (B) 1 kΩ (C) 2 kΩ (D) 3 kΩ
18. 如圖(九)所示電路,其中JFET之夾止電壓VP=– 4V。已知此JFET放大電路的工作點為 V DS = 3 V、I D = 1 mA,汲極電阻r d忽略不計,則此電路之小訊號電壓增益 Vo /Vi為何? (A) – 1.1 (B) – 1.6 (C) – 3.2 (D) – 12
19. 如圖(十)所示電路,若MOSFET電晶體之轉移電導g m =2mA/ V,汲極電阻r d =50 kΩ, 則此電路之小訊號電壓增益Vo /Vi約為何值?(A)0.79 (B) 0.91 (C) 1.09 (D) 1.58
20. 如圖(十一)所示之運算放大器電路工作在未飽和情形下,請問電壓增益Vo /Vi為何? (A) –10 (B) –5 (C) 5 (D) 10
21. 如圖(十二)所示之運算放大器電路,稽納二極體(Zener diode)的稽納崩潰電壓為 VZ=6.2V, 求在正常工作下的輸出電壓Vo為多少? (A) 3.1V (B) 6.2V (C) 12.4V (D) 15V
22. 如圖(十三)所示之兩級運算放大器電路皆工作在未飽和情形下,其中電阻 R1 = 10 kΩ、 R2=20 kΩ、R3=R4=30kΩ、Rf 1=Rf 2=30 kΩ,當輸入電壓V1=1V、V2=2V、V3=3V, 請問輸出電壓Vo為多少? (A) 9V (B) 6V (C) – 6V (D) – 9V
24. 有一施密特(Schmitt)觸發電路如圖(十四)所示,其中+VCC和–VCC為電源電壓,Vr為參考 電壓,若輸出之正飽和電壓為+Vsat,負飽和電壓為–Vsat,則其遲滯電壓VH為下列何者? (A) (2Vsat R1 )/R2(B) ( 2Vsat R2 )/R1 (C) (2Vsat R1 )/(R1+R2 ) (D) (2Vsat R2 )/(R1+R2 )
26. 電壓、電流、電阻、電荷及時間分別以V、I、R、Q及t表示,下列何者不是電能的表示式? (A) I2 Rt (B) (C) (D) QV
29. 如圖(十五)所示之電路,試求a、b兩端的等效電阻 Rab為何? (A) 3Ω (B) 4Ω (C) 6Ω (D) 12Ω
30. 如圖(十六)所示之電路,試求節點電壓 Va為何? (A) 1V(B) 2V (C) 3V (D) 6V
31. 如圖(十七)所示,試求 i 1、i 2、i 3及 i 4的電流為何? (A) i 1=6A , i 2=– 5A , i 3=3A , i 4=– 6A (B) i 1=6A , i 2=5A , i 3=– 7A , i 4=– 4A (C) i 1=7A , i 2=5A , i 3=– 3A , i 4=– 6A (D) i 1=7A , i 2=– 5A , i 3=3A , i 4=– 6A
32. 如圖(十八)所示之電路,試求節點電壓 Va為何? (A) 6V (B) 8V (C) 10V (D) 15V
33. 如圖(十九)所示,試求節點電壓 V1為何? (A) – 9V (B) – 6V (C) 1V (D) 11V
34. 如圖(二十)所示之電路,發生最大功率轉移時,負載 RL所能獲得之最大功率為何? (A) 33W (B) 44W (C) 121W (D) 196W
36. 如圖(二十一)所示,電容器C1 =9 μF 、C2 =18 μF ,電阻R= 60 Ω,直流電源 E= 24 V, 當電路已達穩定狀態,則下列敘述何者正確? (A) 電容器C1的電壓為12V (B) 電容器C2的電壓為16V (C) 儲存於電容器C1的電量為144 μC (D) 儲存於電容器C2的電量為216 μC
38. 如圖(二十二)所示,a、b兩端的電壓為vab (t),則下列敘述何者正確? (A) v ab ( 2)=2.5mV (B) vab ( 6 )=0mV (C) vab ( 7 )=5mV (D) v ab ( 9)=2.5mV ˉ
39. 如圖(二十三)所示,若電壓源E=15V,R1=R2=R3=10Ω,C=10 μF ,開關SW打開時為 t=0,則下列敘述何者錯誤? (A) t >0之電路時間常數τ=0.3ms (B) t=0電容器的電壓為零 (C) 開關打開後電路達穩態時電容器C電壓大小為7.5V (D) 電路達穩態後,沒有電流流過電容器C
40. 如圖(二十四)所示,若電壓源E=24 V,R1= 3 Ω,R2 = 6Ω,L =5mH,開關SW閉合時為 t=0,請問t >0之iL (t)為何?(A)(B)(C)(D)
43. 有一 R L C 串聯交流電路,若 R = 2 0 Ω、L = 1 0 m H、C = 100 μ F,電源電壓 v(t)= 20sin(1000t +30°)V,則下列敘述何者正確? (A) 電源電流相位落後電源電壓相位45 ° (B) 電阻器兩端電壓 vR (t)= 20sin(1000t +30°)V (C) 總阻抗 (D) 電源電流 i(t)=1.0sin(1000 t -15°)A ˉ
44. 有一RLC 並聯交流電路,若R=10Ω、L=10mH、總導納 =(/10)∠45°S,電源電壓 v(t)=10sin(1000t + 30°)V,則下列敘述何者正確? (A) 流經電感器的電流 iL (t)=1.0sin(100 t -60°)A (B) 電容C=20μF (C) 此電路為電容性電路 (D) 電源電流 i(t)= 50sin(1000 t -15°)A
45. 如圖(二十五)所示之RLC 串並聯交流電路,試問下列敘述何者正確? (A) 流經電感器的電流 =2∠– 90°A (B) a、b 兩端電壓 ab =7.2∠53.1 °V (C) 電源電流 =2.4∠– 36.9 °A (D) 總阻抗 =5∠36.9°Ω
