105年 - 105 普通考試_電力工程、電子工程、電信工程：基本電學#54613

科目：基本電學(概要) | 年份：105年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (5)

一、試求一長度為 200 ft 之 AWG 16 （美國線規 16 號）銅導線在 40℃時之電阻。已知此導線的直徑是 0.0508 in，所採用的銅材料在 20℃時的電阻係數（resistivity）ρ為 10.36 CM-Ω/ft、在 20℃時的溫度係數（temperature coefficient）為 0.00393(℃)^-1。【註：CM 表示圓密爾（circular mils）（20 分）】

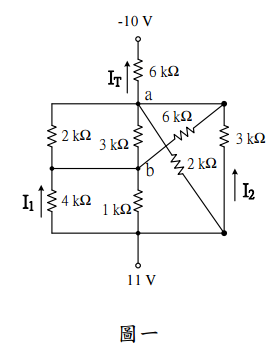

【已刪除】二、試求圖一中電流I_T 、I₁ 、I₂及節點 a 與 b 間電壓V_ab 之值。（20 分）

【已刪除】三、試求圖二電路電流到達穩態（steady state）時之I、V_C1 及V_C2 。（20 分）

【已刪除】四、圖三所示為 3 個電感器之並聯，其磁通方向並不完全一致。設其自感量分別為： L_a = 9 H、L_b = 2 H、L_c = 13 H；互感量分別為：M_ab = 6 H、M_ac = 3 H、M_bc = 4 H。試求總並聯電感量L_T 。（20 分）

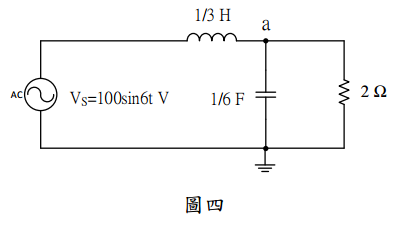

【已刪除】五、試求圖四所示單相交流電路中，節點 a 的電壓。（20 分）
