所屬科目：教甄◆電子科/資訊科/電機科/冷凍空調科/控制科/電機空調科
2. 如下圖所示之電路，週期T = 6秒，於此週期內，電流之有效值為 (A) (B) (C) (D)
3. 如下圖所示之電路，電容初始電壓VC(0)=0V，於t=0時將SW撥至1的位置，經過4ms後將SW 改撥至2的位置，再經過4ms後電容兩端電壓VC為 (A)-12-12e-3 (B)12e-1-12e-3 (C)-12+24e-1-12e-3 (D) -12+12e-1-12e-3。
5 兩組平衡三相負載接成如下圖所示之電路，平衡Y接負載之各個單相阻抗Z1 = 3+j4 Ω，平衡 Δ接負載各個單相阻抗Z2 = 9-j12 Ω，則此兩組負載等效成一組三相Y接負載各單相阻抗值為 何？ (A) (B) (C) (D) 5 Ω 。
6. 如下圖所示之電路，求Vo電壓為何？ (A) 113 (B) 133 (C) 153 (D) 173 V。
8. 電阻值為r之導線6根，連成角錐體，求任意二點間等效電阻為 (A) (B) (C) r (D) 2r Ω。
9. 如下圖所示之電路，當箭頭由A移至B，則電壓表讀值 (A)增大 (B)減小 (C)不變 (D) 0。
10. 如下圖所示之電路，S接通前後，I保持定值(不變)，則RX為 (A)1Ω (B)3Ω (C)5Ω (D) 8Ω。
11. 如下圖所示之電路，求I及Vh為多少？ (A)2A、4V (B)1.5A、4V (C)1.5A、2V (D) 2A、 2V。
12. 如下圖所示之電路，設 、R=60Ω，在角頻率為ω時XC 為 90Ω，XL為 10Ω，求i的有效值？ (A) (B) (C) (D) 。
13. 如下圖所示之電路，若此電路發生諧振時，XC之值為 (A)3 (B)3.8 (C)4.6 (D)7 Ω。
14. 如下圖所示之電路，C1=24µF，C2=7µF，C3=5µF，C4=4µF，C5=2µF，C6=6µF且帶電量 600µC， 則 E=？ (A)166.67 (B)571.64 (C)150 (D)468.42 V。
19. 某△接平衡負載，線電流為A，平均功率為 3960 瓦，功率因素為 0.6 滯後，則每相 負載阻抗為 (A)13.2-j17.6 (B)22.44-j29.92 (C)29.92+j22.44 (D)13.2+j17.6 Ω。

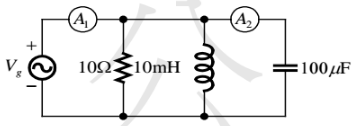

20. 如下圖所示之電路，，則電流表A1測量到電流應為何？
(A) (B) (C) (D)

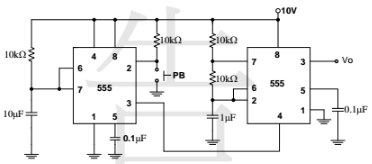

21. 如下圖所示之電路，若當按鈕開關PB按一下後放開，則Vo可輸出幾個週期完整的脈波？ (A)2 (B)4 (C) 5 (D)12。
23. 如下圖所示之電路，MOSFET 之臨界電壓(thresholdvoltage)Vt = 1 V，參數K=0.4 mA / V2 ， 不考慮汲極輸出電阻，則Vo / Vi約為 (A)-12.5 (B)-9.9 (C)-8.3 (D)-6.4 。
24. 如下圖所示之電路，Q1、Q2的導通VBE偏壓與飽和VCE(sat)分別為 0.7V與 0.2V，此電路的磁 滯上限電壓VU為若干？ (A)2.5 (B)3 (C)3.5 (D)4.66 V。
25. 如下圖所示之電路，工作於何區？ (A)歐姆區 (B)飽和區（夾止區） (C)崩潰區 (D)截止區 。
31. 如下圖所示之電路，若Vi= 1V ~ 3 V、OPA的Vsat為 15V，則V1 =？ (A) – 2 V ~ – 6 V (B) 2 V ~ 6 V (C) 3 V ~ 5 V (D) 3 V ~ 9 V 。
32. 如下圖所示之MOSFET電路，其中|Vt|=1 V、μnCox=20 μA/V2 、μpCox=10 μA/ V2 ，若 V1=6V、V2 =2V，則(W/L)M1：(W/L)M2：(W/L)M3為何？(忽略通道長度調變效應) (A)2:1:9 (B)1:1:9 (C)2:1:4 (D)1:1:2 。
34. 某橋式整流電路負載電阻為 10KΩ，電源 ，欲使整流後漣波電壓峰對 峰值限制在 2V 內，則濾波電容值至少須為 (A)22 (B) 42 (C)56 (D)100 μF 。
36. 如下圖所示之電路，兩電晶體之 β = 100，則VC2=？ (A)4.5 (B)5.7 (C)6.8 (D)3.6 V。
37. 如下圖所示之電路，電壓 Vi 為 110V，頻率為 120Hz，且負載電阻 R 為 100KΩ，電容 C 為 0.1µF，則其漣波因素為 (A)0.012 (B)0.12 (C)0.024 (D)0.024 。
38. 如下圖所示之電路，輸出訊號Vo的負半週截波失真，則下列調整方式較適合解決？ (A)將RB電阻值變小 (B)將RC電阻值變大 (C)將RC電阻值變小 (D)將RB電阻值變大 。
1. 一正方立體電阻網路如下圖所示，若每邊電阻皆為 12Ω，則 RBC= ______ 。
2. 如下圖所示之電路，求 3I1-2I2-I3= ______ 。(2 分)
8. 如下圖所示之電路，磁場之磁通密度B=0.5 韋伯／平方公尺，運動導體之長度為 =40 公分，電 阻R消耗功率為 1.6 瓦特，其速度=______ (公尺／秒)。
10. 如下圖所示之電路，圖(a)、圖(b)互為等效電路，則R1= ______ 。
11. 如下圖所示之電路，A、B兩端外接一負載，則此負載的最大轉換功率=______ 。
12. 如下圖所示之電路，電路處於平衡時，R2= 100Ω，R3 = 200Ω，LX=2mH，RX=20Ω，則 R1= ______。
13. 如下圖所示之電路，OPA為理想，試求Zin= ______
14. 回授放大電路中，若己知 ，則振盪頻率= ______ 。
15. 如下圖所示之電路，求______
16. 如下圖所示之電路，兩電晶體之rx=1KΩ ， β = 99，則Ri= ______ 。
17. 如下圖所示之電路，在小訊號中頻電壓增益______ 。
18. 如下圖所示之電路，欲使Vo工作週期為 80%，則R1:R2比值= ______ 。
1. 如下圖所示之電路，二極體為理想二極體，試繪出Vo-Vi轉換曲線？
2. 如下圖所示之電路，圖(a)L1=10H，流入線圈電流如下圖(b)，請繪出eAB隨時間變化波形？
3. 如下圖所示之電路，圖(a)為一波形整形電路，輸入波形如圖(b)，請繪出輸出Vo對地波形？
1. 如下圖所示之電路，為無穩態多諧振盪電路，試推導證明出振盪週期T=0.693(R1C1+R2C2)之結 果。(請詳列證明過程)
2. 如下圖所示之電路，試證明此電路的振盪條件為 ≥ 2 。(請詳列證明過程)
3. 以三伏特表測負載之電功率，其接線如下圖所示之電路，試證明其單相負載功率。【註】V1＞V2 及 V3 (請詳列證明過程)
