106年 - 106年第二次交通部航海人員/二等管輪/船用電機與自動控制概要#68223

科目：船用電機與自動控制(概要) | 年份：106年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：船用電機與自動控制(概要)

選擇題 (40)

1. 兩個100伏特、50瓦的電燈並聯時，其總電阻為多少歐姆？ (A) 1Ω (B) 10Ω (C) 100Ω (D)200Ω

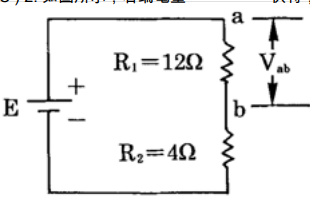

2. 如圖所示，若端電壓V_ab=24 伏特，則線路總電流為何？ (A) 0.5安培 (B) 1.0安培 (C) 2.0安培 (D) 2.5安培

3. RC串聯電路中，電容充電飽合後所儲存的能量為何？ (A) 位能 (B) 熱能 (C) 電場 (D) 磁場

4. 10KVA之單相變壓器三台，以Y－Δ連接，則其可供三相容量為何？ (A) 10 KVA (B) 17.32 KVA (C) 30 KVA (D)51.96 KVA

5. 下列哪一種照明燈具其起動時間需時最長？ (A) 白熱燈 (B) 日光燈 (C) 鹵素燈 (D) 水銀燈

6. HID 燈泡是高照度放電燈的略稱，經常被使用於船舶暴露甲板等照明系統，下列哪一個不是其特點? (A) 燈泡效率高 (B) 使用壽命較長 (C) 光源體積小 (D) 起動速度快

7. 在容易受損傷的部位上其燈具需使用附鐵絲網形，在蓄電池室、瓦斯儲藏間等容易發生危險之位置上需使用何種燈具? (A) 附鐵絲網形燈具 (B) 水密形燈具 (C) 防爆形燈具 (D) 非水密形燈具

8. 下列哪一項不是常見壓力計器的型式? (A) 電磁型 (B) 彈性體型 (C) 力平衡型 (D) 電氣型

9. 在電位計式壓力感測器中，通常為了減小誤差，會在壓力伸縮囊與滑動電位計間設有何種裝置? (A) 機械式連桿裝置 (B) 動作放大裝置 (C) 同心膜片裝置 (D) 金屬艙裝置

10. 下列何者為啟動油量限制的主要目的? (A) 避免影響安全有效運轉 (B) 防止爆燃 (C) 使螺旋槳運轉更加安全 (D) 調節轉矩大小

11. 對於一般RL串聯電路，其電壓與電流相位關係為何? (A) 電壓與電流同相 (B) 電壓的相位超前電流 (C) 電壓的相位落後電流 (D) 有時相位超前有時相位落後

12. 對於一般RLC串聯電路，在低頻時會呈現成哪一種電路? (A) 電阻性電路 (B) 電容性電路 (C) 電感性電路 (D) 短路電路

13. 變壓器短路試驗是一個變壓器的哪一個重要參數測量? (A) 線圈銅損失 (B) 變壓比 (C) 磁滯損失及渦流損失 (D) 匝數比

14. 以下何者壓力量測裝置並不適合穩態壓力量測？ (A) 線性可變差動變壓器 (B) 應變計 (C) 壓電式壓力量測 (D) 壓力開關

15. 磁感應式速度量測單元的感測輸出波形為何？ (A) 直流電壓 (B) 弦波 (C) 三角波 (D) 方波

16. 由示功器之P-V圖可獲得燃燒過程的什麼資訊？ (A) 平均指示壓力 (B) 噴油壓力 (C) 燃燒點 (D) 進氣口及排氣閥開啟狀態

17. 下列何種電動機無法自行起動，而需裝設輔助設備以改善其起動特性？ (A) 三相感應電動機 (B) 單相感應電動機 (C) 複激式直流電動機 (D) 並激式直流電動機

18. 於440V、60Hz、8極之三相感應電動機，試問該電動機之同步速度為多少RPM？ (A) 900 RPM (B) 1200 RPM (C) 480 RPM (D) 1440 RPM

19. 下圖為直流電壓計接線圖，若端電壓V=1.5伏、內電阻Ro=10Ω、流過電壓計m的電流為 60 mA，試計算串聯電阻Rs應為多少歐姆？ (A) 240Ω (B) 15Ω (C) 150Ω (D) 25Ω

20. Δ接平衡三相電路，相阻抗為R+jX，若線電流為，則表示為何？ (A) 三相總虛功率 (B) 每相虛功率 (C) 三相總虛功率的3倍 (D) 以上皆非

21. 利用下列何種裝置可讓直流電流計擴大測量範圍？ (A) 變壓器 (B) 整流器 (C) 比流器 (D) 分流器

22. 按工作原理分類，下列何種交流電流計係利用流經固定線圈的電流，讓附有指針的扇形鐵磁化而轉動？ (A) 動鐵式交流電流計 (B) 力測式交流電流計 (C) 感應式交流電流計 (D) 熱電耦式交流電流計

23. 主配電盤及緊急配電盤的電力，經由兩個斷電器來供電，此兩個斷電器在電路設計上有何種功能? (A) 互助 (B) 互鎖 (C) 並聯 (D) 串聯

24. 下列何者為電流的實用單位？ (A) 伏特V (B) 歐姆Ω (C) 安培A (D) 瓦特W

25. 某電阻器之電阻值標示為10GΩ，若將之換算成mΩ，則應為多少？

(A)10^-6mΩ (B) 10^-5mΩ(C) 10¹³mΩ(D)10¹²mΩ

26. 下列何種閥之功用為調整供油壓力，並將多餘的油回油至油箱? (A) 溢流閥 (B) 減壓閥 (C) 順序閥 (D) 節流閥

27. 在電動控制系統，量測單元所檢測的電流信號，其統一標準以下列何者居多？ (A) 4～20μA (B) 4～20 mA (C) 4～20 A (D) 4～20 kA

28. 瓦特表除可量測電路的功率外，使用兩個瓦特表也可用於量測三相電路的哪一個量? (A) 電壓 (B) 電流 (C) 電場強度 (D) 功率因數

29. 已知有一20伏特電壓分壓於4歐姆及6歐姆的串聯電路上，求於6歐姆處之電壓為何? (A) 4伏特 (B) 6伏特 (C) 12伏特 (D) 16伏特

30. 三相同步電動機之定子連接三相之電源，轉子則引入直流電構成一磁化之磁極。定子由三相電源形成一平滑之旋轉磁場，其中旋轉磁場之穩態轉速(Ns)之公式為何(其中極數為p，電源頻率 f)? (A) Ns=p/(120f) (B) Ns=120f/p (C) Ns=p/(240f) (D) Ns=240f/p

31. 有一台100V直流分激電動機，自電源取入15A之電流若其效率為80%，則總損失為何？ (A) 100 W (B) 200 W (C) 300 W (D) 400 W

32. 一個60瓦（W）之燈泡每天使用10小時，30天總共用電幾度？ (A) 12度 (B) 18度 (C) 20度 (D) 50度

33. 針對比壓器（PT）之主要目的為何? (A) 將大電流轉為小電流之裝置 (B) 將大電壓轉為小電壓之裝置 (C) 阻抗匹配 (D) 為節省能源

34. 電流通過兩種不同的金屬導線之接合點時，接合點處產生放熱或吸熱之現象，稱之為何種效應? (A) 西貝克效應 (B) 貝爾堤效應 (C) 法拉第效應 (D) 光電效應

35. 在氣壓式 PID 控制器中，若要移除微分動作及積分動作，而成為單純之比例控制器，應採取下列何者？ (A) 全開微分閥及全開積分閥 (B) 全開微分閥及全關積分閥 (C) 全關微分閥及全開積分閥 (D) 全關微分閥及全關積分閥

36. 下列何者不是理想運算放大器(OPA)的特性？ (A) 電壓增益無限大 (B) 電流增益無限大 (C) 輸入阻抗無限大 (D) 輸出阻抗為零

37. 場效電晶體簡稱為何？ (A) UJT (B) BJT (C) PUT (D) FET

38. 下列哪一項不屬於直流電動機之主要構造？ (A) 電刷 (B) 電樞 (C) 電容器 (D) 整流子

39. 有關鉛蓄電池的標準放電電流，下列敘述何者正確？ (A) 指經過10小時使蓄電池放完電的放電電流 (B) 指平均每小時使蓄電池放完電的放電電流 (C) 指蓄電池放完電的總小時數 (D) 指蓄電池平均最大放電電流

40. 配電盤內的匯流排，常設有異常警報，此異常警報不包括哪一個? (A) 高、低電壓警報 (B) 高、低頻率警報 (C) 電壓無法建立之警報 (D) 主機故障警報

申論題 (0)
