107年 - 107年 電腦輔助機械設計製圖 乙級 工作項目03：尺度 1-100#41631

科目：技檢◆電腦輔助機械設計製圖-乙級 | 年份：107年 | 選擇題數：100 | 申論題數：0

試卷資訊

所屬科目：技檢◆電腦輔助機械設計製圖-乙級

選擇題 (100)

1. 測量 ψ40H7 的最佳量具是(A)外徑分厘卡(B)1/50 游標卡尺(C)三點式缸徑規(D)槓桿式量表。
2. H7/k6 屬於(A)留隙(餘隙)配合(B)過渡配合(C)過盈(干涉)配合(D)與配合無關。
3. H7/g6 屬於(A)留隙(餘隙)配合(B)過渡配合(C)過盈(干涉)配合(D)與配合無關。
4. H7/s6 屬於(A)留隙(餘隙)配合(B)過渡配合(C)過盈(干涉)配合(D)與配合無關。
5. 下列何者為過盈(干涉)配合？(A)ψ30H7/r6(B)ψ30H7/m6(C)ψ30H10/b9(D)ψ30H7/f7。
6. 若圖面標註為phpeGeh4Z ，檢查結果下列合格的為(A)75.00(B)74.98(C)74.95(D)74.93。
7. 一般車床導螺桿之螺紋為(A)鋸齒螺(B)梯形螺紋(C)惠氏螺紋(D)Ｖ形螺紋。
8. 傳達位移最精確的螺紋是(A)圓螺紋(B)滾珠螺紋(C)梯形螺紋(D)方螺紋。
9. 錐度 1:4，錐度長 80，小徑為 40，則大徑為(A)56(B)60(C)80(D)100。
10. 車床加工中，使用量表檢查錐度，量工件外徑相距 30mm 之任何兩處，其量表顯示相差 3mm，其錐度為(A) 1:5(B)1:10(C)1:12(D)1:20。
11. 兩配合件相配合部份所容許之尺度差，稱為(A)極限(B)裕度(C)精度(D)公差。
12. 孔之尺度php2o9U8d ，軸之尺度phpup1ESg ，其最大干涉量為(A)0.022(B)0.101(C)0.044(D)0.035。
13. 組合圖中，如果兩配合面的加工情形相同，通常其表面織構符號應(A)一次標註(B)不必標註(C)分別標註(D)視 情形而定。
14. 標註尺度時應儘量置於視圖的(A)外面(B)內面(C)中間(D)固定上方。
15. 一般鍵槽是位於(A)鍵上(B)軸上(C)輪轂上(D)齒輪上。
16. 上偏差為(A)最大限界尺度與最小限界尺度差(B)最大限界尺度與基本尺度差(C)最大限界尺度與實際尺度差(D) 20 最小限界尺度與最大限界尺度差。
17. 機件中最小限界尺度與基本尺度之差稱為(A)單向公差(B)雙向公差(C)上偏差(D)下偏差。
18. 使用鍛造之扳手，常用之公差為(A)±0.05(B)±1(C)±1.5(D)±2。
19. 下列公差符號中，公差範圍最小的為(A)H7(B)D10(C)P6(D)Js9。
20. 斜圓錐的尺度，通常須記入(A)斜錐角及高度(B)兩斜邊長度(C)高度、底直徑及錐軸傾斜角(D)斜邊長度及角度。
21. 可延長至圖形外，作為尺度界線用的是(A)割面線(B)隱藏線(C)假想線(D)中心線。
22. 標註不規則曲線的尺度時，常用(A)等距法(B)支距法(C)半徑法(D)切線法。
23. 公制推拔銷的標稱直徑以(A)小端直徑表示(B)大端直徑表示(C)中間直徑表示(D)平均直徑表示。
24.  所表示的公差值為(A)0.02(B)0.058(C)0.10(D)0.14。
25. ψ56g6 比 ψ56f6(A)公差大(B)公差小(C)公差相等(D)兩者無法比較。
26. 一般可達到 IT6 公差等級的切削加工法為(A)鉋削(B)車削(C)鑽削(D)搪削。
27. 錐度公差共分為(A)9(B)16(C)18(D)27 級。
28. 下列尺度上偏差為 0 的是
29. 機件之錐度 1：10，其錐度公差為±0.0002，若大徑為 ψ60，小徑為 ψ40，則此錐度允許之公差為(A)0.02(B)0. 04(C)0.08(D)0.16。
30. 如下圖之合格品的大小為(A)101.9(B)102.19(C)102.29(D)102.39。
31. 左圖之楔形件，其斜度值為(A)1:2(B)1:3(C)1:4(D)1:5。
32. ψ45E7 比 ψ45F8(A)下偏差低，公差大(B)下偏差低，公差小(C)上偏差高，公差大(D)上偏差高，公差小。
33. 延長中心線當作尺度界線使用時，其延伸部分須畫成(A)細鏈線(B)細實線(C)粗實線(D)虛線。
34. 若相鄰的兩尺度標註位置太窄時，可用(A)四角形(B)三角形(C)小圓圈點(D)小黑圓點 代替箭頭。
35. 表示機件之表面硬度值宜用(A)尺度標註(B)指線註解(C)另用文件說明(D)口頭說明。
36. 標註多層的尺度時，其尺度線與尺度線之間隔，約為字高的(A)2 倍(B)3 倍(C)4 倍(D)5 倍。
37. 尺度線的箭頭長度約為字高的(A)0.7(B)1(C)1.4(D)2 倍。
38. 指線的使用，正確的為(A)以粗實線繪製(B)可作尺度標註用(C)用於註解(D)指線端的箭頭常用小黑圓點代替。
39. 尺度標註中，"□"符號高度約為字高的(A)1/3 倍(B)1/2 倍(C)2/3 倍(D)1 倍。
40. 錐度符號的標註，其尖端(A)朝左(B)朝右(C)朝上(D)朝下。
41. 斜度符號的標註，其尖端(A)朝左(B)朝右(C)朝上(D)朝下。
42. 如下圖所示機件，以車床之尾座偏置法加工，其偏置量為 3mm，此件之錐度為(A)0.02(B)0.05(C)0.1(D)0.5。
43. 常用輥紋的種類有平行紋、斜紋、十字紋及(A)垂直紋(B)梅花紋(C)星狀紋(D)交叉紋 等四種。
44. 輥紋的表示法為
【已刪除】45. 圖上表示未鑽穿的鑽孔端部圓錐角均畫為(A)60°(B)90°(C)120°(D)150°。
46. 尺度標註時，供製造者讀圖參考用的尺度，稱為(A)位置尺度(B)大小尺度(C)參考尺度(D)功能尺度。
47. 機件上某一部位須作特殊處理加工時，在視圖上的相關部位畫(A)一點細鏈線(B)二點細鏈線(C)一點粗鏈線(D) 二點粗鏈線。

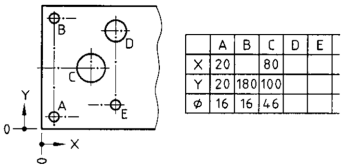

48. 從下圖的標註中，可知 B 孔之 X 座標值為(A)16(B)20(C)80(D)180。
49. 下圖之尺度標註中，其最大留隙(餘隙)為(A)0.050(B)0.062(C)0.112(D)0.174。
50. 下圖之尺度標註中，其最小留隙(餘隙)為(A)0.050(B)0.062(C)0.112(D)0.174。
51. 經切削加工後的表面，觸覺無法分辨，但由視覺仍可辨別有模糊的刀痕者，屬於(A)超光面(B)精切面(C)細切 面(D)粗切面。
52. 公差符號 G7 之偏差(A)均為正偏差(B)均為負偏差(C)為正負偏差(D)下偏差為 0。
53. 配合符號 H/g，G/h 是屬於(A)過渡配合(B)壓入配合(C)過盈(干涉)配合(D)留隙(餘隙)配合。
54. CNS 尺度數字之標註採用(A)單向制(B)對齊制(C)對稱制(D)配合制。
55. 一般帶頭斜鍵的斜度為(A)1:5(B)1:10(C)1:50(D)1:100。
56. 用於工具機心軸之加農錐度值為(A)1/36(B)7/24(C)1/24(D)1/20。
57. 車床主軸孔的錐度為(A)加農(B)白氏(C)莫氏(D)公制 錐度。
58. 一般推拔銷之錐度為(A)1/60(B)1/50(C)1/24(D)1/16。
59. 國際標準公差用於量規製造的公差等級為(A)IT1～IT4(B)IT6～IT11(C)IT12～IT18(D)IT19～IT24。
60. 表面粗糙度值的單位為(A)cm(B)mm(C)μm(D)dm。
61. 圓錐面與圓柱面，具有共同之中心線所給予之公差，稱為(A)雙向公差(B)單向公差(C)累積公差(D)同心度公差。
62. ψ40H7 由表查得 IT7 為 25μm，則其尺度公差為
63. 經切削加工後的表面，幾乎無法以視覺分辨加工的細刀痕者，屬於(A)超光面(B)精切面(C)細切面(D)粗切面。
64. 公差符號 f6 之偏差(A)均為正偏差(B)均為負偏差(C)為正負偏差(D)上偏差為 0。
65. 公差配合符號 H/f 是屬於(A)過盈(干涉)配合(B)加壓配合(C)過渡配合(D)留隙(餘隙)配合。
66. 刀痕成同心圓狀之符號為(A)C(B)M(C)R(D)X。
67. 若弧長為 S，圓心角為 θ，圓半徑為 r，則(A)θ=rs(B)r=Sθ(C)S=rθ(D)S=πrθ。
68. 幾何公差中，圓柱度符號為
69. 幾何公差符號 ，其中 0.05 代表(A)斜度值(B)角度值(C)錐度值(D)精度值。
70. 在同一公差等級內，孔之公差不變，擬配合軸之公差位置不同，而訂出不同之公差，此種配合制度稱為(A) 基孔制(B)基軸制(C)國際制(D)導向制。
71. 工件去角的標準尺度通常是(A)30°(B)45°(C)60°(D)75°。
72. 尺度記入中的註解，必須先自圖形引出(A)中心線(B)指線(C)尺度界線(D)尺度線。
73. 錐度 1:5 的工件，長 50mm、大徑為 25mm，則小徑為(A)5mm(B)10mm(C)15mm(D)20mm。
74. 幾何公差中，同心度符號為
75. 下列公差何者屬於基軸制？(A)20h7(B)20g6(C)20m6(D)20H6。
76. 物體表面若為多方向交叉加工，其表面符號為(A)C(B)M(C)R(D)X。
77. 常用基孔制 7 級精度公差符號是(A)B7(B)b7(C)H7(D)h7。
78. 下列公差何者屬於基孔制？(A)ψ30H6(B)ψ30G6(C)ψ30R6(D)ψ30h6。
79. 兩心間車削之工件，其中心孔的錐角為(A)45°(B)60°(C)80°(D)90°。
80. 莫氏錐度比值約為(A)1/30(B)7/24(C)1/24(D)1/20。
81. 幾何公差中，真圓度符號為
82. 表面粗糙度 Ra3.2，其 3.2 的單位為(A)dm(B)cm(C)mm(D)μm。
83. 下列何者屬於雙向公差？(A)ψ30h6(B)ψ30g6(C)ψ30m6(D)ψ30js6。
84. ψ30H7/p6 的配合屬於(A)留隙(餘隙)配合(B)過渡配合(C)過盈(干涉)配合(D)選標配合。
85. 大徑 28mm，小徑 24mm，錐度 1:16 的錐柄長為(A)128mm(B)64mm(C)32mm(D)16mm。
86. 銑床刀柄錐度為(A)1/20(B)1/24(C)7/24(D)1/50。
87. 公差符號 t6 之上下偏差(A)均為正偏差(B)均為負偏差(C)為正負偏差(D)為零偏差。
88. 圖中未按比例繪製之尺度標註為
89. 表面織構符號是表示物體的(A)尺度大小(B)形狀(C)表面狀況(D)裝配情形。
90. 算術平均粗糙度值 Ra 與最大粗糙度值 Rz 之比，一般約為(A)4(B)1/4(C)2(D)1/2。
91. 物件表面加工時，所預留材料之大約厚度，稱為(A)加工限度(B)加工裕度(C)加工精度(D)加工粗度。
92. 基軸制配合是指軸之基本尺度為(A)軸之最大尺度(B)軸之最小尺寸(C)軸之正負公差尺寸(D)軸之平均尺度。
93. 標稱尺度是指(A)實測尺度(B)基本尺度(C)設計尺度(D)極限尺度。
94. 設錐度為 T，半錐角為 A，長度為 L，則換算公式為(A)tanA=TL/2(B)tanA=T/2(C)cotA=TL/2(D)cotA=2T/L。
95. 下列何者屬於留隙(餘隙)配合？(A)H7/e7(B)H7/js7(C)H7/k6(D)H7/s6。
96. 下列尺度標註何者屬於參考尺度？
97. 收縮配合屬於(A)永久配合(B)臨時配合(C)轉動配合(D)滑動配合。
98. 下列何者屬於過盈(干涉)配合？(A)H7/e7(B)H7/g7(C)H7/k6(D)H7/s6。
99. 標註尺度時，要儘量標註於視圖的(A)外側(B)內面(C)中間(D)右側。
100. 下列何者屬於幾何公差類別中之形狀公差？(A)傾斜度(B)對稱度(C)平行度(D)真直度。
