115年 - 20800 電腦輔助機械設計製圖乙級工作項目 04：機件元件 101-150（2026/01/07 更新）#136478

科目：技檢◆電腦輔助機械設計製圖-乙級 | 年份：115年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆電腦輔助機械設計製圖-乙級

選擇題 (50)

101. 影響齒輪傳動速比的因素為 (A)兩齒輪之齒數 (B)主動軸轉速大小 (C)嚙合齒數多寡 (D)模數的大小。

102. 漸開線齒輪嚙合之條件為兩齒輪之 (A)模數相等 (B)壓力角相等 (C)模數與壓力角均相等 (D)底圓與壓力角均相等。

103. 正移位齒輪的中心距比標準齒輪的中心距 (A)大 (B)小 (C)相等 (D)不一定。

104. 下列標準正齒輪的外徑計算，何者錯誤？ (A)節圓直徑加二倍齒頂高 (B)(齒數+2)/徑節 (C)(齒數+2)×模數 (D)齒數加徑節。

105. 當一圓沿另一圓內滾動時，滾動圓的圓周上一點所移動的軌跡，稱為(A)阿基米德螺線 (B)內擺線 (C)外擺線 (D)漸開線。

106. 兩漸開線齒輪嚙合，其壓力角為 (A)恆定不變 (B)由大變小，而後由小變大 (C)由大變小 (D)由小變大。

107. 三角皮帶 A、B、C、D 及 M 五型中，何種斷面積最小？ (A)A (B)D (C)M(D)C 。

108. 非摩擦式離合器的特點為 (A)震動少 (B)瞬間扭力小 (C)噪音小 (D)跳動大。

109. 周節與模數之換算式為 (A)周節=π×模數 (B)周節×25.4=π×模數 (C)模數=π×周節 (D)模數=π×周節×25.4 。

110. 通常凸輪(基圓固定)的最大壓力角發生於________ 的位置。(A)從動件速度最快時 (B)主動件速度最快時 (C)從動件速度最慢時 (D)主動件速度最慢時

111. 凸輪的壓力角不應超過_______為宜。 (A)10° (B)20° (C)30° (D)40°

112. 具有曲形槽的圓柱體的凸輪，稱為______ 凸輪。(A)平板 (B)三角 (C)偏心 (D)圓柱

113. 汽車引擎內排氣閥之上下運動，常使用______凸輪。 (A)多周圍柱 (B)圓柱 (C)三角 (D)平板

114. 下列何種軸承可以承受最大軸向推力？ (A)斜角 (B)徑向 (C)止推 (D)自動對位軸承。

115. 由燒結金屬粉末製成，再浸泡於潤滑油中的軸承，為______軸承。 (A)青銅(Bronge)(B)銅－鉛(Copper-Lead) (C)鑄鐵(Cast-Iron) (D)多孔(Porous)

116. 軸承的主要功用是支承轉動機構，且轉動時可以 (A)防漏 (B)防鏽 (C)防鬆(D)減少摩擦阻力。

117. 斜角滾珠軸承之軸向負荷容量與徑向負荷容量之比為 (A)1 (B)2 (C)1/2 (D)依斜角角度而定。

118. 滾珠軸承的負荷減半，則軸承的預期壽命將 (A)不變 (B)提高一倍以上 (C)減半 (D)不一定。

119. 自軸承頂部的油孔，於適當的時間由油壼注油，是屬於 (A)間歇 (B)有限連續 (C)充沛連續 (D)飛濺潤滑。

120. 下列可承受較大負荷容量的滾珠軸承序號為 (A)6100 (B)6200 (C)6300 (D)6400 。

121. 組合圖中，常不加以剖切的零件是 (A)飛輪 (B)軸 (C)軸承 (D)機架。

122. 繪製一部機器，用以表示各部分相對位置的為 (A)結構圖 (B)零件圖 (C)詳圖 (D)組合圖。

123. 繪製機件形狀、尺度及註解的圖面是 (A)零件圖 (B)組合圖 (C)結構圖 (D)平面圖。

124. 以鋼索傳送動力所需之輪，稱為 (A)帶輪 (B)鏈輪 (C)棘輪 (D)槽輪。

125. 槽輪之槽底半徑大於鋼索直徑甚多時，則對鋼索 (A)支持面不足，增加其疲勞效應 (B)增加鋼索兩側之摩擦力 (C)減少轉動慣量 (D)不影響。

126. 在軸的外緣加工成一些彼此互相平行的鍵槽，稱為 (A)栓槽軸 (B)滑鍵 (C)半圓鍵 (D)平行鍵。

127. 栓槽軸是用來傳送軸上的 (A)負荷 (B)壓力 (C)彎矩 (D)扭矩。

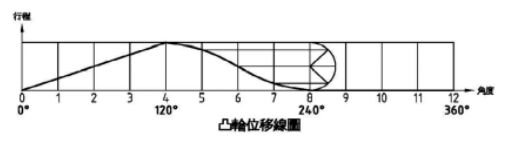

128. 下圖為凸輪之位移線圖，從動件之位移行程與凸輪軸為同工作平面，當凸輪旋轉角度 120°~240°時，從動件的行程運動為

(A)等速直線運動 (B)等加速度運動 (C)拋物線運動 (D)簡諧運動。

129. 剛性傳動件是 (A)鏈 (B)繩 (C)鍵 (D)帶。

130. 栓槽軸一般具有 4、6、10 及______鍵的鍵槽。 (A)12 (B)14 (C)16 (D)18

131. 下列何者是利用接觸面之摩擦阻力來吸收運動機件之能量，並將其轉變的熱散發到空氣中？ (A)離合器 (B)制動器 (C)軸承座 (D)軸承。

132. 一種聯結軸的裝置，分離時從動軸保持靜止狀態，接合時從動軸則保持運動狀態，稱為 (A)離合器 (B)制動器 (C)軸承座 (D)軸承。

133. 顎夾離合器之特性為 (A)不滑動 (B)摩擦阻力大 (C)製造成本高 (D)高速轉動時可以接合。

134. 圓盤離合器之特性為 (A)構造複雜不易製造 (B)不易接合 (C)摩擦接觸較小(D)散熱良好。

135. 塊狀及帶制動器為達到良好的制動效果，利用的原理為 (A)離心力 (B)槓桿 (C)萬有引力 (D)能量不滅原理。

136. 表面粗糙度值可以達到 Ra0.4 的加工法為 (A)鍛造 (B)鑽孔 (C)鏜孔 (D)砂模鑄造。

137. 表面粗糙度最大值無法達到 Ra3.2 的加工法為 (A)壓鑄 (B)砂模鑄造 (C)銑削 (D)車削。

138. 表面粗糙度值範圍介於 Ra8.0～25 之間是指 (A)光胚面 (B)粗切面 (C)細切面 (D)精切面。

139. 拉伸彈簧尺度不必寫明的是 (A)勾端尺度 (B)線徑 (C)自由長度 (D)簧圈內徑。

140. 內徑分厘卡的規格中，不包含下列何者？ (A)0～25mm (B)25～50mm (C)50～75mm (D)75～100mm 。

141. 公制分厘卡規格的原則是每級相差 (A)15mm (B)20mm (C)25mm (D)30mm 。

142. 冷加工與熱加工界定的標準為 (A)金屬的熔點 (B)金屬的共晶點 (C)金屬的再結晶溫度 (D)金屬的 A1 變態點。

143. 不銹鋼之防蝕性，是因其含有較多的 (A)錳、鋅 (B)硫、磷 (C)鉻、鎳 (D)鎢、釩合金。

144. 下列材料何者最適合製作切削工具的鋼材？ (A)SKH2 (B)SUP12 (C)SKD4(D)S20C 。

145. 維克氏硬度(Vickers)是以鑽石方錐體壓入材料表面，而以壓痕 (A)深度(B)直徑 (C)對角線長度 (D)面積計算硬度值。

146. 三七黃銅是指其成分為 (A)銅 70％、錫 30％ (B)銅 70％、鋁 30％ (C)銅70％、鉛 30％ (D)銅 70％、鋅 30％。

147. 可避免熱處理變形的表面硬化為 (A)高週波淬火 (B)滲碳 (C)氮化 (D)氣化法。

148. 杜拉鋁用於飛機板金之接合，通常以 (A)鉚接 (B)軟銲 (C)硬銲 (D)電弧銲為佳。

149. 為使切削性良好，可在鋼料中添加 (A)鋁 (B)鉛 (C)銅 (D)錫。

150. 英高鎳合金(Inconel)最適用於製作 (A)車刀、銑刀 (B)齒輪、鏈條 (C)高溫計保護管 (D)滾動軸承。
