115年 - 20800 電腦輔助機械設計製圖 乙級 工作項目 04：機件元件 51-100（2026/01/07 更新）#136477

科目：技檢◆電腦輔助機械設計製圖-乙級 | 年份：115年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆電腦輔助機械設計製圖-乙級

選擇題 (50)

51. 常用蝸桿蝸輪傳動速比範圍約為 (A)1:100 至 1:500 (B)1:10 至 1:100 (C)1:5 至 1:10 (D)1:2 至 1:5 。
52. 齒輪傳動之速比與 (A)兩齒輪節圓直徑成正比 (B)兩齒輪齒數成正比 (C)兩軸轉數成反比 (D)兩齒輪節圓直徑成反比 。
53. 下列何種機件只能當主動件，而不能當從動件？ (A)斜齒輪 (B)蝸輪 (C)蝸桿 (D)螺旋齒輪 。
54. 兩平行軸傳動用的螺旋齒輪，此兩輪齒必須 (A)螺旋角相等，旋向相同(B)螺旋角不等，旋向相同 (C)螺旋角相等，旋向相反 (D)螺旋角不等，旋向相反 。
55. 用在兩相交軸間之傳動齒輪為 (A)螺旋齒輪 (B)蝸桿蝸輪 (C)人字齒輪 (D)斜齒輪 。
56. 當兩嚙合齒輪之角速比一定時 (A)角速度與節圓直徑成反比 (B)角速度與節圓直徑成正比 (C)角速度與齒數成正比 (D)角速度與周節成正比 。
57. 纖維繩輪傳動，槽輪直徑必須大於繩直徑的 (A)20 倍 (B)30 倍 (C)40 倍 (D)50 倍 。
58. 撓性傳動能確保一定速比之傳動元件是 (A)三角皮帶輪 (B)齒輪 (C)繩輪(D)鏈輪 。
59. 公制標準 V 形螺紋，其牙角為 (A)30° (B)45° (C)55° (D)60° 。
60. 斜齒輪當節圓錐角為 90°時，節圓錐即為一平面，底圓變為一大圓，此種斜齒輪稱為 (A)冠狀齒輪 (B)蝸輪 (C)螺旋齒輪 (D)齒條 。
61. 齒輪之齒頂圓半徑與節圓半徑之差為 (A)齒頂高 (B)齒根高 (C)齒寬 (D)齒厚 。
62. 擺線齒輪之齒形決定於 (A)基圓 (B)滾圓 (C)節圓 (D)齒根圓 。
63. 經由一主動臂的往復或搖擺運動，而產生單向的間歇性運動之機構，稱為 (A)帶輪傳動機構 (B)鏈輪傳動機構 (C)撓性傳動機構 (D)棘輪機構 。

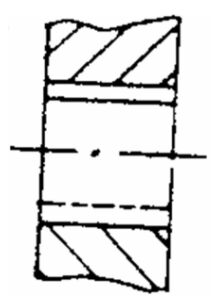

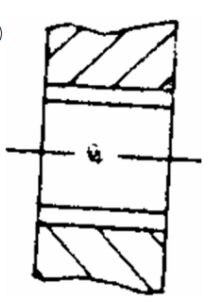

64. 互相嚙合的兩齒輪，在剖視圖中應畫成 (A) (B)(C) (D) 。
65. 能避免機械因負載過大而受損之撓性傳動方式為 (A)V 型皮帶 (B)確動皮帶 (C)傳動鏈 (D)無聲鏈 。
66. 模數 M、徑節 Pd，其關係為 (A)M=25.4/Pd (B)M=π/Pd (C)Pd=M/25.4 (D)Pd=πM 。
67. 交叉式平皮帶傳動，兩輪與皮帶接觸弧度之圓心角，其大小為 (A)主動輪大於被動輪 (B)被動輪大於主動輪 (C)恆相等 (D)不一定 。
68. 油封的主要功用為 (A)防鬆 (B)防震 (C)防漏 (D)防銹 。
69. 齒輪線規是用來測量齒輪的 (A)模數 (B)齒厚 (C)節徑 (D)壓力角 。
70. 一組移位齒輪，其兩齒輪齒數相差多時，通常大齒輪的移位量是 (A)負移位 (B)正移位 (C)不移位 (D)不一定 。
71. 兩漸開線齒輪嚙合，其接觸點之軌跡為 (A)直線 (B)圓弧線 (C)漸開線 (D)不規則曲線 。
72. 螺旋齒輪的旋向 (A)應為左旋 (B)應為右旋 (C)左右旋均可 (D)受齒輪大小而定 。
73. 下列何種傳動不是藉撓性連接物傳動？ (A)帶輪 (B)繩輪 (C)齒輪 (D)鏈輪 。
74. 萬向聯結器聯結兩軸所成交角之大小，與 (A)傳動角速度大小成正比 (B)傳動角速度大小成反比 (C)兩軸徑大小成正比 (D)兩軸徑大小成反比 。
75. 三角皮帶 A、B、C、D 及 E 五型中，何種斷面積最大？ (A)A (B)D (C)E(D)C 。
76. 斜齒輪之節圓直徑是以齒輪的 (A)大錐端之節圓直徑表示 (B)小錐端之節圓直徑表示 (C)錐體中間之節圓直徑表示 (D)大小錐端之節圓直徑平均值 。
77. 齒輪的節圓用那一種線畫之？ (A)粗實線 (B)細實線 (C)一點細鏈線 (D)虛線 。
78. 小幅三角皮帶的規格有 (A)2V、3V、4V (B)3V、4V、5V (C)3V、5V、7V(D)3V、5V、8V 三種。
79. 皮帶輪之輪面中間凸起，是為了 (A)帶輪不致磨損 (B)皮帶不致脫落 (C)增加速率 (D)減少滑動 。
80. 擺線齒輪的壓力角不宜大於 (A)5° (B)10° (C)15° (D)30° 。
81. 正移位齒輪的齒形較標準齒形 (A)圓胖 (B)瘦長 (C)相同 (D)胖瘦不一定 。
82. 皮帶為一封閉之環帶，帶動時會產生一側拉緊，另一側為鬆弛，設計上拉緊邊為鬆弛邊的 (A)7/3 (B)3/7 (C)3/2 (D)2/3 倍。
83. 非撓性傳動之連接物中，藉摩擦力而獲得傳動功能的是 (A)平皮帶 (B)V型皮帶 (C)繩 (D)斜齒輪 。
84. 正齒輪傳動，其速比不宜大於 (A)4:1 (B)6:1 (C)8:1 (D)10:1 。
85. 精確傳動齒輪之齒形曲線應為 (A)擺線 (B)漸開線 (C)弧線 (D)拋物線 。
86. 用以傳動兩軸相交之齒輪為 (A)正齒輪 (B)斜齒輪 (C)螺旋齒輪 (D)蝸桿蝸輪 。
87. 兩相嚙合之正齒輪，其作用線與節點上節圓的切線之夾角，稱為 (A)壓力角 (B)作用角 (C)進角 (D)退角 。
88. 兩擺線齒輪嚙合，其壓力角為 (A)恆定不變 (B)由大變小，而後由小變大(C)由大變小 (D)由小變大 。
89. 兩擺線齒輪嚙合，其接觸點之軌跡為 (A)直線 (B)曲線 (C)折線 (D)圓弧線 。
90. 非撓性連接物是指 (A)皮帶 (B)繩子 (C)鏈條 (D)齒輪 。
91. 三角皮帶的規格有 (A)M、A、B、C、D、E 六種 (B)A、B、C、D、E 五種 (C)A、B、C、D 四種 (D)A、B、C 三種 。
92. 下列何者為摩擦傳動？ (A)棘輪 (B)鏈輪 (C)皮帶輪 (D)齒輪 。
93. A 型 30 號之三角皮帶，其長度為 (A)600mm (B)450mm (C)300mm (D)762mm 。
94. 相同速比的二組齒輪系，嚙合齒數多寡與 (A)徑節大小成正比 (B)徑節大小成反比 (C)主動齒輪徑節大小成反比 (D)主動齒輪徑節大小成正比 。
95. 用在兩平行軸間之傳動齒輪為 (A)斜齒輪 (B)蝸齒輪 (C)正齒輪 (D)戟齒輪 。
96. 漸開線齒輪之齒形決定於 (A)基圓 (B)滾圓 (C)節圓 (D)齒根圓 。
97. 非蝸桿與蝸輪之使用場合為 (A)兩軸不在同一平面但正交 (B)角速比相差大時之減速機構 (C)防止逆轉之場合 (D)兩軸在同一平面上且正交 。
98. 畫正齒輪時，可以略去不畫的圓為 (A)節圓 (B)齒根圓 (C)外圓 (D)齒頂圓 。
99. V 型皮帶傳動之接觸面為 (A)帶之底部及兩夾邊面 (B)帶之兩夾邊面 (C)帶之底面 (D)帶之上邊面 。
100. 萬向聯結器(萬向接頭)的主要特點為 (A)可聯結兩軸相交，且交角小於30°之軸 (B)可聯結兩平行軸，且偏置量小之軸 (C)可聯結兩正交軸，但有微量偏置 (D)可聯結兩不平行軸且交角大於 45° 。
