107年 - 107 四技二專統測_動力機械群_專業科目(一)：引擎原理及實習#97873

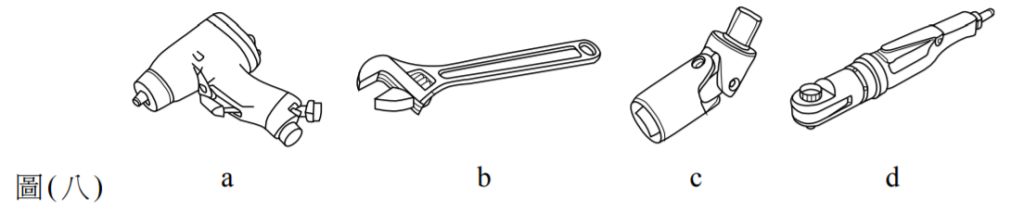

21. 如圖(八)所示手工具之名稱，下列何者正確？ (A) a為氣動棘輪扳手，b為活動扳手，c為萬向接頭，d為氣動衝擊扳手 (B) a為氣動衝擊扳手，b為萬向接頭，c為活動扳手，d為氣動棘輪扳手 (C) a為氣動棘輪扳手，b為萬向接頭，c為活動扳手，d為氣動衝擊扳手 (D) a為氣動衝擊扳手，b為活動扳手，c為萬向接頭，d為氣動棘輪扳手

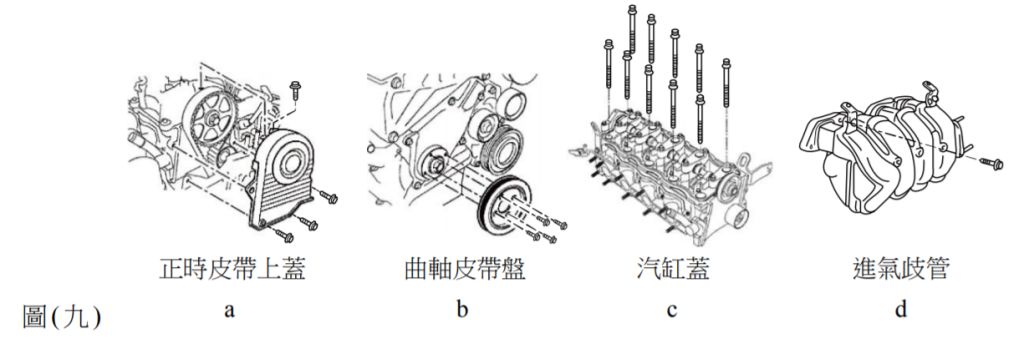

22. 如圖 (九)所示引擎本體與附屬組件中，下列何者使用塑性螺栓 ( Torque -to - yield bolt，鎖緊扭力至塑性區域之螺栓)？ (A) a (B) b (C) c (D) d

23. 適用SAE 10W-40機油的地區，改用SAE 10W機油，會產生何種狀況而明顯降低機油功能？ (A) 氣溫高時，機油黏度太小 (B) 氣溫高時，機油黏度太大 (C) 氣溫低時，機油黏度太小 (D) 氣溫低時，機油黏度太大

24. 關於分解與組合引擎應該注意的事項中，下列敘述何者正確？ (A) 分解引擎前，引擎外表若有油汙，應先用溶解力較佳的汽油將引擎外表清洗乾淨 (B) 引擎必須完全冷卻後才可以進行分解，主要原因是避免操作時燙傷 (C) 引擎組合過程中，嚴禁使用氣動扳手；引擎拆卸過程中，可全程使用氣動扳手 (D) 拆卸機件前，應先注意原有的記號與方向；必要時須自己做記號，以利正確裝回

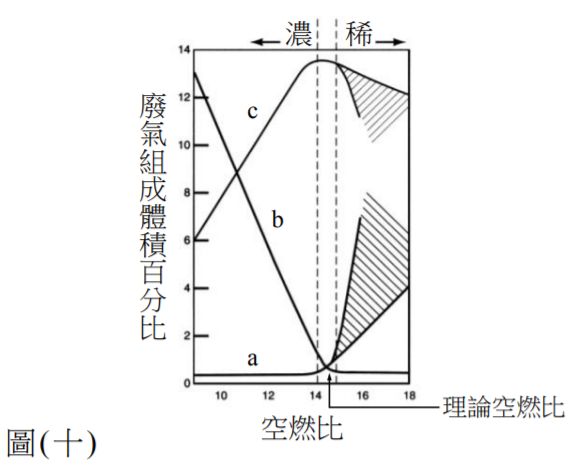

25. 汽油引擎排放之a、b及c三種廢氣組成體積百分比與空燃比關係如圖(十)所示，下列敘述何者正確？ (A) a為O₂曲線，b為CO曲線 (B) b為CO₂曲線，c為HC曲線 (C) a為CO曲線，c為O₂曲線 (D) a為HC曲線，c為CO₂曲線

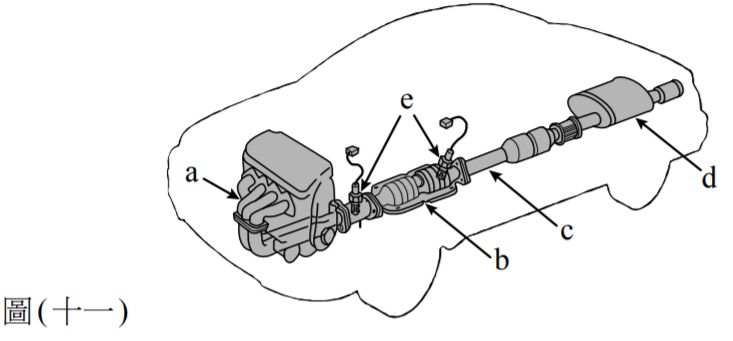

26. 如圖(十一)所示元件之名稱，下列何者正確？ (A) a為排氣歧管，b為三元觸媒轉換器，c為排氣管，d為消音器，e為含氧感知器 (B) a為排氣歧管，b為三元觸媒轉換器，c為消音器，d為排氣管，e為含氧感知器 (C) a為排氣歧管，b為消音器，c為排氣管，d為三元觸媒轉換器，e為含氧感知器 (D) a為排氣管，b為含氧感知器，c為排氣歧管，d為消音器，e為三元觸媒轉換器

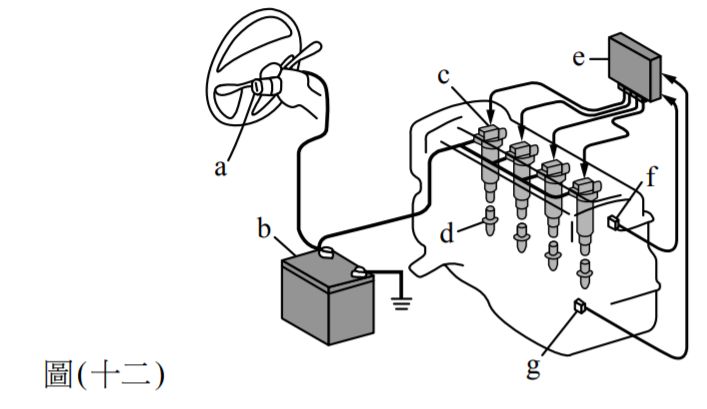

27. 如圖(十二)所示之點火系統，甲技師說：「a為點火開關，b為電瓶」，乙技師說：「c為火星塞，d 為點火線圈附點火器」，丙技師說：「e 為引擎控制電腦，f 為點火線圈附點火器」，丁技師說：「g為曲軸位置感知器，本點火系統係無分電盤之直接點火系統」。有關技師們的說法，下列敘述何者正確？ (A) 甲乙技師是正確的，丙丁技師是錯誤的 (B) 甲丙技師是正確的，乙丁技師是錯誤的 (C) 甲丁技師是正確的，乙丙技師是錯誤的 (D) 甲乙丁技師是正確的，丙技師是錯誤的

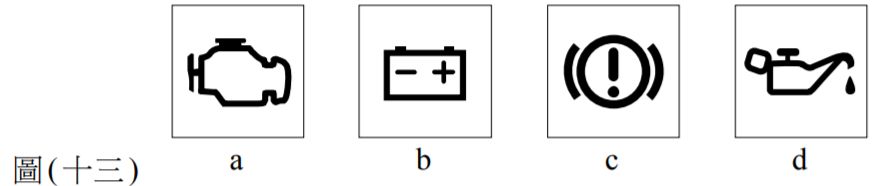

28. 汽車發動必須做好發動前與發動中安全檢查，與此有關之儀錶板上的指示燈和警告燈如圖(十三)所示，下列敘述何者正確？ (A) a為空調故障指示燈，b為電瓶故障警告燈，c為煞車油位警告燈，d為冷卻水量警告燈 (B) a為引擎故障指示燈，b為電瓶故障警告燈，c為電動轉向警告燈，d為冷卻水量警告燈 (C) a為空調故障指示燈，b為充電警告燈，c為電動轉向警告燈，d為機油壓力警告燈 (D) a為引擎故障指示燈，b為充電警告燈，c為煞車油位警告燈，d為機油壓力警告燈

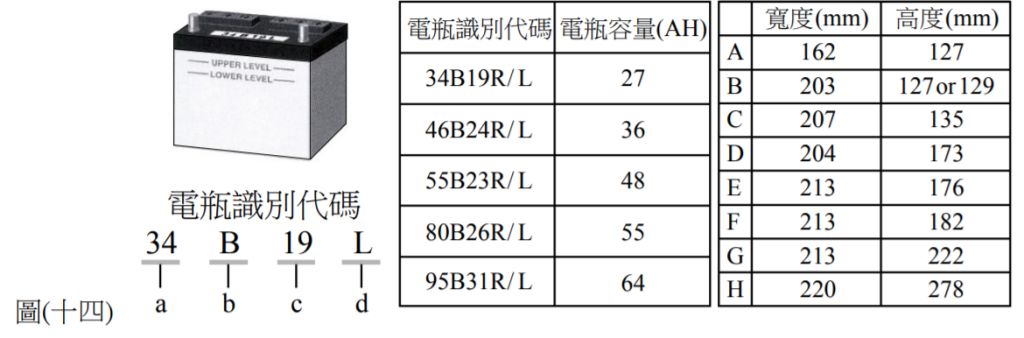

29. 電瓶識別代碼由 a、b、c 及 d 所組成，如圖 ( 十四 ) 所示，34 表示電瓶容量，B表示電瓶寬度和高度，19表示電瓶長度，L表示樁頭方向，下列敘述何者正確？ (A) 34B19L電瓶容量比46B24L小 (B) 34B19L電瓶寬度和高度比46B24L小 (C) 34B19L電瓶長度比95B31L大 (D) 34B19L電瓶容量比34B19R小

30. 非電子節氣門式汽油噴射引擎由冷車發動達引擎工作溫度期間，未踩油門下，引擎轉速會由高變低，在此期間觀察感測器及作動器的變化，會有下列何種結果？ (A) 進氣溫度由高變低 (B) 空氣流量由大變小 (C) 節氣門開度由大變小 (D) 怠速控制閥開度由小變大

31. 若拆卸汽油噴射引擎之汽油濾清器有以下a至e步驟，下列何者為正確的更換程序？ a：放鬆汽油濾清器進、出油管固定夾，並拉開進、出油管 b：發動引擎，直至引擎熄火，再次起動馬達引擎應不能發動 c：放置抺布於油管接頭下方 d：拆下汽油泵保險絲 e：拆下汽油濾清器 (A) d→b→c→a→e (B) d→b→a→c→e (C) c→a→d→b→e (D) b→d→c→a→e

32. 對具有燃油壓力調整器之汽油噴射引擎，進行燃油系統的油壓檢查時，比較下列各狀態之油壓大小何者正確？ (A) 引擎運轉中拔掉燃油壓力調整器真空管＞怠速時＞加速瞬間 (B) 引擎運轉中拔掉燃油壓力調整器真空管＞加速瞬間＞怠速時 (C) 怠速時＞加速瞬間＞引擎運轉中拔掉燃油壓力調整器真空管 (D) 加速瞬間＞怠速時＞引擎運轉中拔掉燃油壓力調整器真空管

33. 若機油壓力警告燈電路由電瓶、點火開關、保險絲、機油壓力警告燈、機油壓力開關及搭鐡以電線串聯而成。當點火開關轉至 ON時，機油壓力警告燈未亮，且引擎運轉後，亦未亮，據此可得下列何種結論？ (A) 機油壓力警告燈電路正常，機油壓力正常 (B) 機油壓力警告燈電路異常，機油壓力正常 (C) 機油壓力警告燈電路異常，但無法判斷機油壓力是否正常 (D) 機油壓力太低，但無法判斷機油壓力警告燈電路是否正常

34. 有關汽油引擎冷卻系統之敘述，下列何者正確？ (A) 壓力式水箱蓋開啟壓力值越高，引擎工作溫度越低 (B) 熱帶型節溫器的初開溫度及全開溫度均較寒帶型節溫器低 (C) 節溫器卡在全開位置，會造成引擎溫度過高 (D) 臘丸式節溫器的開度由引擎控制電腦依水溫感知器訊號控制，水溫越高開度越大

35. 使用量缸錶(缸徑錶)測量一汽缸直徑，選定量缸錶測定桿尺寸為85mm，墊片尺寸為3mm，經正確組合將針盤量規(錶)歸零後，再放入汽缸量測直徑時，針盤量規(錶)順時針最大轉動45格(每格0.01mm)，則此汽缸直徑為何？ (A) 81.55mm (B) 82.45mm (C) 87.55mm (D) 88.45mm

36. 若下列a至e為單體引擎拆卸的部分元件，其拆卸步驟之先後順序何者正確？ a：曲軸總成； b：曲軸皮帶盤與正時皮帶； c：活塞與連桿； d：搖臂軸總成、凸輪軸與汽缸蓋；e：油底殼。 (A) b→e→d→a→c (B) e→c→d→b→a (C) e→b→c→d→a (D) b→d→e→c→a

複選題
37. 若安裝搖臂室蓋固定螺栓、油底殼固定螺栓、油底殼放油螺塞及飛輪固定螺栓之鎖緊扭力分別為 a、b、c 及 d，比較鎖緊扭力大小，下列何者正確？ (A) a＞b＞c＞d (B) d＞b＞c＞a (C) d＞c＞b＞a (D) d＞c＞a＞b

38. 有一2042 cc四缸四行程汽油引擎，其曲軸臂長(曲軸頸至曲軸銷的中心距離)為45mm，則活塞直徑約為何？ (A) 42.5mm (B) 85.0mm (C) 106.3mm (D) 120.2mm

39. 下列何種情形需要進行引擎分解、清洗與組合？ a：汽缸密封不良； b：排氣歧管有裂縫； c：引擎因泡水且運轉吸入大量的水； d：噴油嘴阻塞；e：曲軸過度磨損；f：怠速空氣控制閥髒汙。 (A) a、b、d (B) b、d、f (C) a、c、e (D) c、e、f

40. 關於二行程汽油引擎與相同排氣量四行程汽油引擎之比較，下列a至g何者為二行程汽油引擎之特性？

a：進氣不充分，排氣不乾淨； b：飛輪較重； c：怠速較高； d：潤滑性能較差； e：低耗油；f：容積效率較高；g：單位馬力之引擎重量較小。 (A) a、b、c (B) a、d、g (C) c、e、f (D) e、f、g
