115年 - 115 四技二專統測_動力機械群_專業科目(二)：引擎實習、底盤實習、 電工電子實習#139345

1. 如圖 ( 一 ) 所示，有關進行塑性螺栓檢查之敘述，下列何項最正確？
(A)該螺栓應用於引擎吊耳固定(B)該螺栓為高強度材質不須更換(C)維修手冊規範值係螺栓應力部位的最大直徑(D)檢查螺栓應力部位的直徑以確認其頸縮程度

2. 安裝活塞環開口位置的方式如圖 ( 二 ) 所示，圖中的 ①、②、③、④ 何者為活塞銷中心線位置之標示？
(A)①(B)②(C)③(D)④

3. 更換引擎冷卻液過程中之作業：⑴水箱與副水箱冷卻液填充至規範液面高度；⑵引擎運轉時觀察冷卻液無洩漏；⑶讓空调暖氣運作待冷卻液溫度穩定達工作溫度；⑷引擎熄火等待冷卻後，檢查水箱與副水箱的液面高度符合規範；上述作業之主要目的為確認：(A)節溫器的最大開啟行程(B)水箱蓋壓力閥開啟壓力(C)冷卻系統中空氣已排除(D)電動冷卻風扇的啟動溫度

4. 有關引擎機油更換之敘述，下列何項正確？(A)甲正確，乙正確，丙錯誤(B)甲正確，乙錯誤，丙正確(C)甲錯誤，乙正確，丙錯誤(D)甲錯誤，乙錯誤，丙正確

5. 有關發動引擎前基本檢查之敘述，下列何項正確？(A)甲正確，乙正確(B)甲正確，乙錯誤(C)甲錯誤，乙正確(D)甲錯誤，乙錯誤

6. 圖 ( 三 ) 為 PCV 閥分別在引擎 ①、②、③ 各狀態之作用示意圖，其對應引擎於怠速時 → 加速或全負荷時 →靜止時，則各狀態的順序應為：
(A)① → ② → ③(B)① → ③ → ②(C)③ → ① → ②(D)③ → ② → ①

7. 進行引擎某一缸的汽門間隙調整相關規範及量測結果如表 ( 一 ) ，若調整墊片之厚度範圍 2.50 ~ 3.30 mm、級距為 0.05 mm，則進、排汽門墊片厚度的選用，下列何項最適當？
(A)2.50 mm、2.65 mm(B)2.60 mm、2.70 mm(C)2.65 mm、2.75 mm(D)2.70 mm、2.80 mm

8. 某自然進氣 MPI 引擎使用診斷電腦檢測顯示之數值如表 ( 二 ) ，表中 ①、②、③、④、⑤ 各項名稱，下列何項最正確？
(A)① 燃油溫度、③電動冷卻風扇繼電器(B)② 燃油壓力、③燃油泵繼電器(C)② 進氣歧管壓力、④怠速控制閥(D)④ 噴油脈衝、⑤ 節氣門開啟度

9. 媒體報導臺灣某車廠宣布：「由於引擎曲軸軸承因材質或製造加工過程瑕疵，通知車主召回部分車型經複判確認後可能需要更換引擎總成。」，有關召回資訊之敘述，下列何項正確？(A)① ② ③(B)① ④ ⑤(C)② ③ ④(D)② ③ ⑤

10. 某車主抱怨引擎運轉不穩、抖動或無力等現象且引擎故障燈持續閃爍，經技師使用診斷電腦檢測僅有一故障碼：P 0301「Cylinder 1 Misfire Detected」，有關可能故障原因之判斷，下列何項正確？(A)甲正確，乙正確，丙錯誤(B)甲正確，乙錯誤，丙正確(C)甲錯誤，乙正確，丙錯誤(D)甲錯誤，乙錯誤，丙正確

11. 有關汽缸漏氣試驗的敘述，下列何項正確？(A)甲正確，乙錯誤，丙錯誤(B)甲正確，乙錯誤，丙正確(C)甲錯誤，乙正確，丙正確(D)甲錯誤，乙正確，丙錯誤

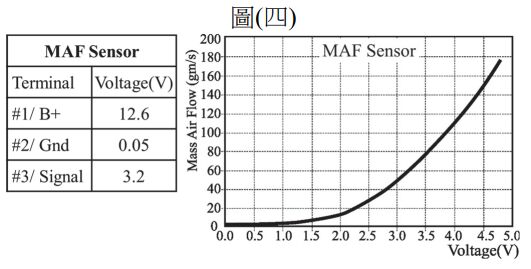

12. 某 EFI 引擎在 KOEO (Key On Engine Off ) 狀態時，進行 MAF 感知器 ( 三端子 ) 的電壓量測，結果及規範值如圖 ( 四 ) 所示，下列何項最正確？
(A)MAF 感知器空氣流量為 80 gm / s(B)迴路搭鐵 ( Gnd ) 阻抗太高(C)迴路供應電壓 ( B+ ) 太高(D)MAF 感知器損壞

13. 有關燃料系統燃油泵控制電路之敘述，下列何項最正確？(A)燃油泵繼電器為 NC 型(B)燃油泵繼電器會控制其他系統之電源(C)燃油泵保險絲若為插片式型式，則其顏色為紅色(D)車輛受到撞擊時，引擎 ECM 可能會停止燃油泵繼電器作用

14. 將點火開關轉至起動位置 ( ST ) 時，若燃油泵未作用，下列何項正確？
甲、V_a、V_b、V_f為12V，引擎ECM可能不良
乙、V_a、V_b、V_e為12V，燃油泵繼電器可能不良(A)甲正確，乙正確(B)甲正確，乙錯誤(C)甲錯誤，乙正確(D)甲錯誤，乙錯誤

15. 有關從車上拆卸驅動軸作業，將驅動軸與聯合傳動器本體分離時，應選用下列哪項工具最合適？(A)(B)(C)(D)

16. 有關懸吊系統車身高度檢查之敘述，下列何項正確？
甲、車輛須置於平坦地面，且輪胎胎壓須符合廠家規範
乙、必須量測車身前後左右之最高點至地面的垂直距離
丙、若量測發現車身左右高度不相等，則須檢查懸吊彈簧和避震器(A)甲正確，乙正確，丙錯誤(B)甲正確，乙錯誤，丙正確(C)甲錯誤，乙正確，丙錯誤(D)甲錯誤，乙錯誤，丙正確

17. 汽車煞車系統保養檢查中，煞車油須定期更換，使用真空式煞車油回收器進行煞車油更換時，下列何項正確？(A)甲正確，乙正確，丙錯誤(B)甲正確，乙錯誤，丙正確(C)甲錯誤，乙正確，丙錯誤(D)甲錯誤，乙錯誤，丙正確

18. 有關轉向機維修作業，圖 ( 六 ) 係執行下列哪項維修作業？(A)拆除齒條油封(B)拆除轉向機固定座(C)調整轉向機轉動扭力(D)拆除內側橫拉桿固定墊片

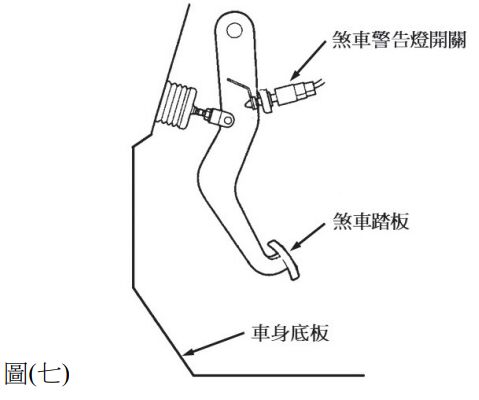

19. 圖 ( 七 ) 為煞車踏板機構，有關煞車踏板各項檢查之敘述，下列何項正確？
(A)甲正確，乙正確，丙錯誤(B)甲正確，乙錯誤，丙正確(C)甲錯誤，乙正確，丙錯誤(D)甲錯誤，乙錯誤，丙正確

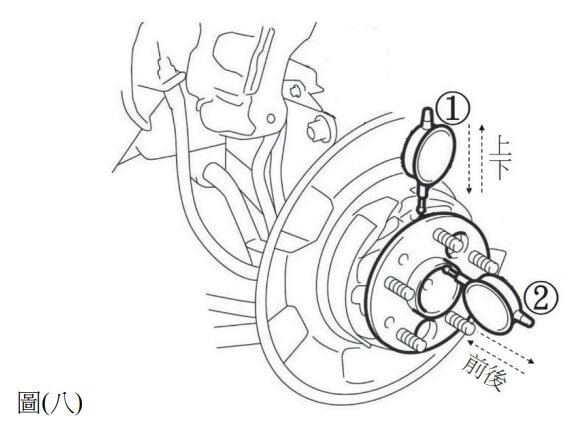

20. 有關進行輪轂軸承軸向間隙檢查，如圖 ( 八 ) 百分錶分別擺設於 ①、② 位置與檢查方式之敘述，下列何項最正確？
(A)① 位置、上下拉動輪轂(B)② 位置、前後拉動輪轂(C)① 位置、轉動輪轂一圈(D)② 位置、轉動輪轂一圈

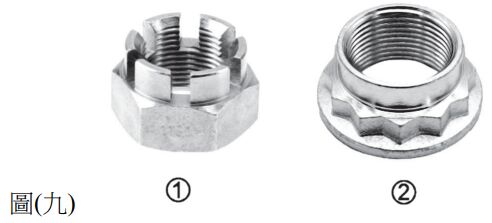

21. 圖 ( 九 ) ①、②為驅動軸固定螺帽常見型式之敘述，下列何項最正確？(A)①限使用於前輪驅動車輛，②限使用於後輪驅動車輛(B)①拆卸後必須更換新品，②拆卸後不須更換新品(C)①鎖至規範扭力值後須使用插銷固定(D)②須塗抹螺絲膠後再鎖至規範扭力值

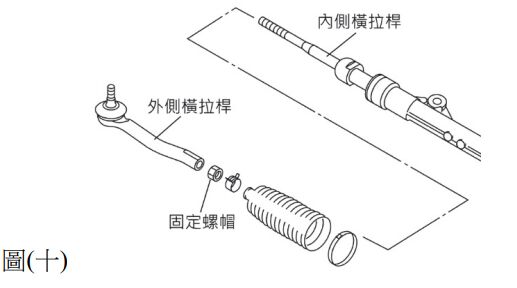

22. 圖 ( 十 ) 為轉向機內、外側橫拉桿構件，若要將固定螺帽鎖至規範扭力值時，除了使用扳手固定外側橫拉桿，還需要配合下列哪項工具？(A)扭力套筒與扳桿(B)6 角套筒與扭力扳手(C)12 角套筒與扭力扳手(D)專用型特殊工具與扭力扳手

23. 依據車輛安全檢測基準第六十八點規定，自中華民國 103 年 11 月 1 日起，新型式之 M1 類車輛必須配備胎壓偵測系統 ( TPMS ) 。對於裝有胎內式胎壓偵測器之輪胎進行車輪平衡作業時，下列何項正確？(A)甲正確，乙正確，丙錯誤(B)甲正確，乙錯誤，丙正確(C)甲錯誤，乙正確，丙錯誤(D)甲錯誤，乙錯誤，丙正確

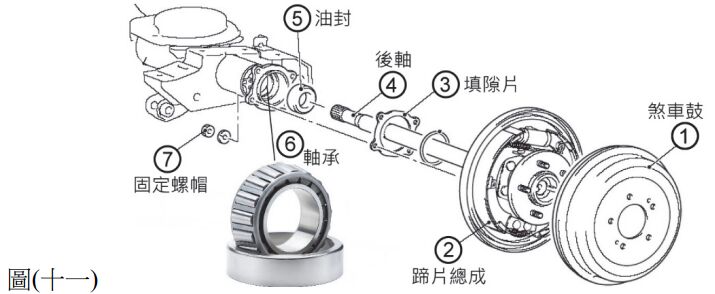

24. 圖 ( 十一 ) 為後軸總成構件圖，執行更換 ⑤ 零件時，其各項零件拆卸順序，下列何項最正確？
(A)①→②→④→③→⑦→⑤(B)①→②→④→③→⑥→⑤(C)①→②→⑦→④→③→⑤(D)①→②→⑦→④→⑥→⑤

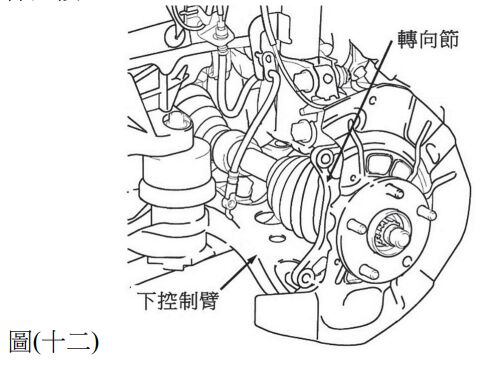

25. 圖 ( 十二 ) 為前輪麥花臣支柱式懸吊系統，圖中「下控制臂」外側端以球接頭方式與轉向節連接，其內側端以何種方式與何項組件連接？
(A)襯套；前軸橫樑(B)球接頭；前軸橫樑(C)襯套；聯合傳動器外殼(D)球接頭；聯合傳動器外殼

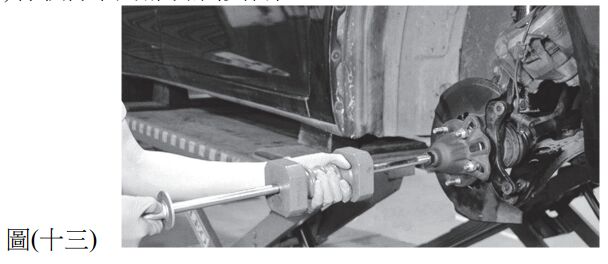

26. 有關底盤維修作業，圖 ( 十三 ) 係執行下列哪項維修作業？
(A)輪轂拆卸(B)轉向節拆卸(C)驅動軸拆卸(D)驅動軸萬向接頭拆卸

27. 欲進行離合器總泵拆卸作業，先抽出總泵儲油室煞車油後，下列哪項拆卸順序最合適？(A)① → ② → ⑤(B)① → ④ → ②(C)③→ ① → ④(D)② → ③ → ①

28. 完成更換離合器分泵作業後，液壓系統管路空氣排放作業，應在下列哪項構件進行？(A)③(B)④(C)⑤(D)⑥

29. 圖 ( 十五 ) 所示，使用多功能電錶進行車用 DC 12 V 繼電器電磁線圈斷路檢測，應選用下列何項檔位？
(A) × 200 m(B)V~ × 200(C)V × 200 m(D)Ω × 200

30. 個規格相同的電容器以下列不同方式相互連接，何項之總電容量最大？(A)(B)(C)(D)

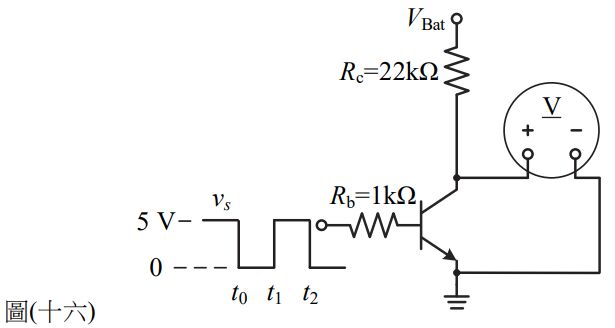

31. 圖 ( 十六 ) 所示， V _Bat = 12 V，V _BE = 0.7 V，訊號 v _s 在 t ₀ ~ t ₁ 期間 ( 不含 t ₀ 及 t ₁ ) 時，不考慮元件與線路損失，理想上該數位式電錶量測的電壓約為多少 V？(A)0(B)0.2(C)0.7(D)12

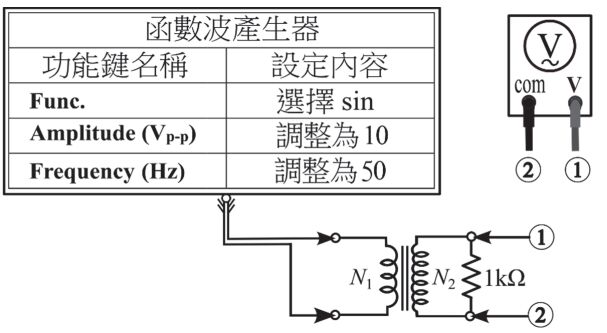

32. 變壓器電路輸入端連接一台函數波產生器，其訊號波設定如圖 ( 十七 ) 所示，變壓器一次側與二次側線圈匝數比 N 1： N 2 = 1： 3。若使用電錶的 ACV 檔位量測電路①、②兩端的電壓約為多少 V？(A)15√2(B)15⁄√2(C)10√2(D)10⁄√2

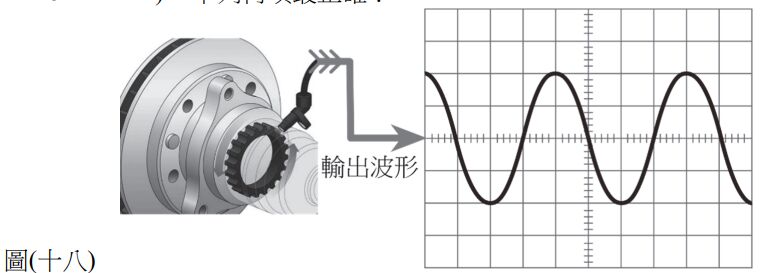

33. 以示波器量測輪速感知器的輸出波形，其波形如圖 ( 十八 ) 所示 ( 示波器測試棒倍率 1： 1，2.0 V / DIV，2.5 ms / DIV ) ，下列何項最正確？
(A)週期為 20 ms(B)V p-p = 4 V(C)頻率為 100 Hz(D)有效值電壓約為4√2 V

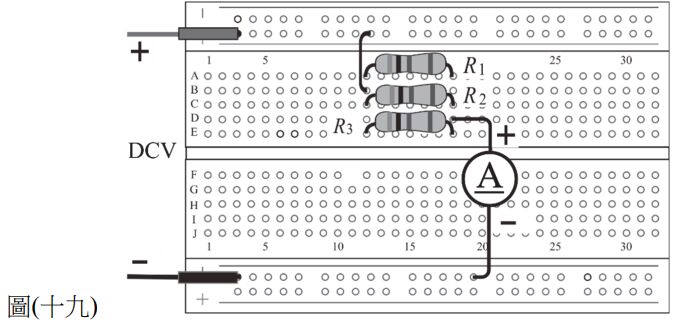

34. 圖 ( 十九 ) 為直流電路實驗，其電阻值分別為 R ₁＝ 10 Ω、 R ₂＝ 20 Ω、 R ₃＝ 30 Ω，若電源供應器供應穩定直流電壓源，且流過 R ₃ 之電流為 0.5 A，則電流錶顯示約為多少 A？(A)0.75(B)1.5(C)2.75(D)3

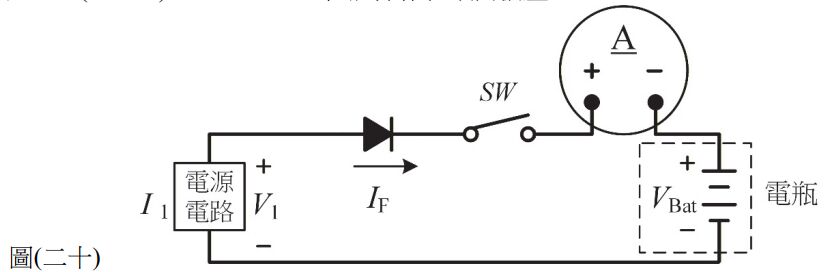

35. 圖 ( 二十 ) 為電瓶充電電路實驗，充電電流 I1 最大為 10 A，二極體額定規格的切入電壓 V F 為 0.6 V，最大容許電流超過 10 A，電流錶與電瓶的內阻忽略不計，下列何項正確？
甲、汽車電瓶的電容量單位為安培( A )
乙、當(V₁–V_F )>V_Bat且 SW ON，電流錶可測得 I_F＞0或 I_F =10A
丙、當V _Bat >(V₁–V_F )且SW ON，二極體操作在順向偏壓
(A)甲正確，乙錯誤，丙錯誤(B)甲正確，乙錯誤，丙正確(C)甲錯誤，乙正確，丙錯誤(D)甲錯誤，乙正確，丙正確

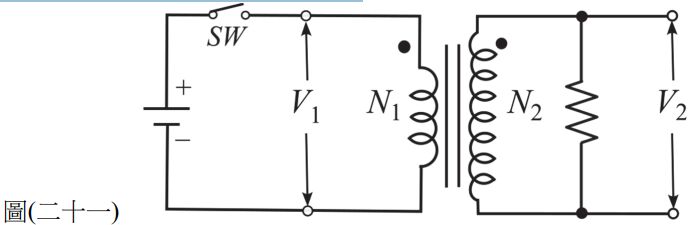

36. 圖 ( 二十一 ) 為理想變壓器電路實驗，當 SW 以快速 ON/OFF 方式操作時，以示波器量測 V ₁ 、V ₂ 最大值分別為 10 V、 50 V，下列何項正確？
甲、V2波形為正弦波
乙、該電路為升壓電路
丙、一次側與二次側線圈匝數比N₁：N₂=1：5
丁、未通電下，二次側線圈電阻值比一次側高

(A)甲正確，乙正確，丙錯誤，丁正確(B)甲錯誤，乙正確，丙正確，丁正確(C)甲正確，乙錯誤，丙正確，丁錯誤(D)甲錯誤，乙正確，丙正確，丁錯誤

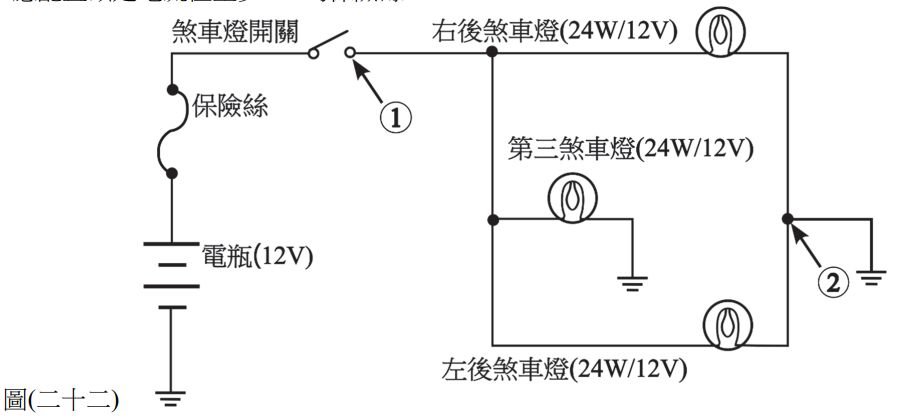

37. 圖 ( 二十二 ) 為煞車燈電路，當煞車燈開關 ON 時若每一燈泡實際消耗功率為 24 W，下列何項正確？
(A)甲正確、乙正確、丙錯誤(B)甲正確、乙錯誤、丙正確(C)甲錯誤、乙正確、丙錯誤(D)甲錯誤、乙錯誤、丙正確

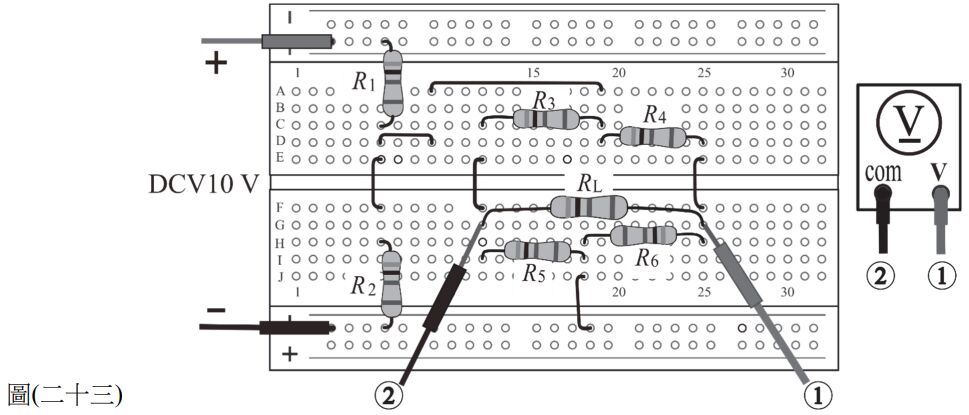

38. 圖 ( 二十三 ) 為直流電路實驗，其電阻值分別為 R₁ = 2 k Ω、 R₂ = 3 k Ω、 R₃ = 2 k Ω、 R₄ = 1 k Ω、 R ₅ = 4 k Ω、 R ₆ = 2 k Ω、 R _L = 1 k Ω，以電源供應器供應穩定直流電壓源 10 V ，則多功能電錶 DCV 檔位量測 ①、② 兩端的電壓約為多少 V？
(A)0(B)1.5(C)2.3(D)3.6

39. 訊號 v s 在 t ₀ ~ t ₁ 期間 ( 不含 t ₀ 及 t ₁ ) 時，下列敘述何項最正確？(A)電流 I ₁> 0(B)二極體有保護 BJT 的功能(C)電動冷卻風扇馬達為運轉狀態(D)多功能電錶可量到正確的電流值

40. 訊號 v _s 在 t ₁ ~ t ₂ 期間 ( 不含 t ₁ 及 t ₂ ) 時，下列敘述何項最正確？(A)繼電器的接點為導通狀態(B)NPN BJT 的射極端，連接在二極體的陽極端(C)繼電器電磁線圈串聯的二極體稱為 PN 接面二極體(D)電動冷卻風扇馬達運轉時的電流、磁場與電樞運動方向之關係，應參照佛萊明右手定則 ( Fleming ' s Right - Hand Rule )進行判別
