107年 - 107-3 全國技術士技能檢定學科_乙級：02900視聽電子#95059

科目：技檢◆視聽電子-乙級 | 年份：107年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆視聽電子-乙級

選擇題 (80)

1. 政府為推廣節能設備而補助民眾汰換老舊設備，下列何者的節電效益最佳？(A)將桌上檯燈光源由螢光燈換為 LED 燈(B)汰換電風扇，改裝設能源效率標示分級為一級的冷氣機(C)優先淘汰 10 年以上的老舊冷氣機為能源效率標示分級中之一級冷氣機(D)因為經費有限，選擇便宜的產品比較重要。

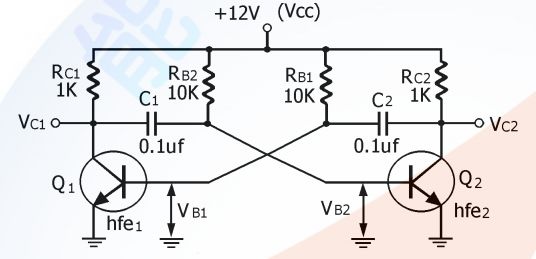

2. 下圖電路的振盪頻率為
(A)485Hz(B)714Hz(C)174Hz(D)1765Hz。

3. 雙向觸發二極體的符號是？(A) (B) (C) (D)

4. 一旦大氣中的二氧化碳含量增加，會引起哪一種後果？(A)溫室效應惡化(B)臭氧層破洞(C)海平面下降 (D)冰期來臨。

5. 一般 CRT 型顯示器，若垂直展開不足，則可能故障電路(A)水平偏向電路(B)垂直偏向線圈開路(C)影像放大電路(D)垂直偏向電路。

6. 選台器內的本地振盪器大多採用(A)間歇(B)考畢子(C)多諧(D)哈特萊振盪器。

7. 「勞工腦心血管疾病發病的風險與年齡、抽菸、總膽固醇數值、家族病史、生活型態、心臟方面疾病」之相關性為何？(A)可正可負(B)無(C)正(D)負。

8. A 類放大器之電晶體 BE 偏壓為(A)等於 0(B)大於切入電壓(C)等於截止電壓(D)為負偏壓。

9. 經濟部能源局規定，下列何種燈泡在額定消耗功率超過 25W 時不得使用？(A)省電燈泡(B)白熾燈泡 (C)螢光燈管(D)LED 燈泡。

10. 交連電容器可以用來隔離(A)脈波(B)電波(C)交流電(D)直流電。

11. 音質控制裝置一般均置於(A)前置與功率放大級之間(B)等化放大級之前(C)功率放大級之後(D)前置放大級之前。

12. 加於示波器水平偏向板之電壓波形通常為(A)方形波(B)正弦波(C)脈波(D)鋸齒波。

13. 營業秘密可分為「技術機密」與「商業機密」，下列何者屬於「商業機密」？(A)生產製程(B)設計圖 (C)客戶名單(D)產品配方。

14. 何種成分之銲錫熔點最低，最適合電子電路作業？(A)錫銅合金(B)錫鎳合金(C)錫鉛合金(D)錫銀合金。

15. 一般失真表所測的是何種失真？(A)交越(B)頻率(C)線性(D)諧波。

16. 二極體加逆向偏壓時，空乏區厚度(A)變小(B)不一定(C)變大(D)不變。

17. 示波器所測試波形要用外加信號使其同步時，則示波器同步選擇的開關應置於何處？(A)TRIGGER SW 置於 LINE(B)TRIGGER SW 置於(+)INT(C)TRIGGER SW 置於(-)INT(D)TRIGGER SW 置於 EXT。

18. 單級共射極放大之射極電阻開路時，若放大晶體編號屬 2SDXXXX 系列，則該電路之集極電壓會(A) 視電源極性而定(B)上升(C)不變(D)下降。

19. 調頻接收機中 AFC 電路之主要功用為(A)控制本地振盪電路，以產生正確之振盪頻率(B)控制檢波級之偏壓，以提高檢波效率(C)控制中頻級，以提高其增益(D)控制接收機之選擇性。

20. 1000W 之電爐，當其電熱線剪下 20％時，在相同電源下其功率變成(A)1050W(B)250W(C)1250W(D)1000W

21. 由 IQ 信號經平衡調變後即為載色訊號，其振幅愈大(A)色彩愈淡(B)亮度愈低(C)色彩愈濃(D)亮度愈高。

22. 使用螺絲起子應注意何項以免螺絲頭損壞？(A)以手掌心按緊起子末端再旋轉(B)以手掌緊握起子本體才可旋轉(C)使用尺寸較小之起子(D)使用尺寸較大之起子。

23. 甲公司受雇人 A 於職務上研究或開發之營業秘密，契約未約定時，歸何人所有？(A)歸甲公司所有(B) 歸受雇人 A 所有(C)歸受聘人所有(D)歸出資人所有。

24. AM 接收機天線線圈之位置調整，主要係調整(A)AM 低頻感度(B)AM 高頻頻率(C)AM 低頻頻率(D)AM 高頻感度。

25. 輸往加拿大的電器產品之安全規格應能符合何種要求(A)UL(B)CSA(C)VDE(D)FTZ。

26. 對於職業災害之受領補償規定，下列敘述何者正確？(A)須視雇主確有過失責任，勞工方具有受領補償權(B)勞工得將受領補償權讓與、抵銷、扣押或擔保(C)受領補償權，自得受領之日起，因 2 年間不行使而消滅(D)勞工若離職將喪失受領補償。

27. 化成二進制是(A)1111010(B)11110000(C)11001110(D)10100111。

28. 水平不同步時之畫面，出現自左上向右下傾斜之黑色斜紋，即表示水平振盪頻率比水平同步信號頻率(A)低(B)高(C)相等(D)不影響。

29. 下列何者對飲用瓶裝水之形容是正確的：A.飲用後之寶特瓶容器為地球增加了一個廢棄物；B.運送瓶裝水時卡車會排放空氣污染物；C.瓶裝水一定比經煮沸之自來水安全衛生？(A)ABC(B)AC(C)BC(D) AB。

30. PDP 顯示器的 Data 驅動 IC 所使用的電壓約(A)10(B)20(C)150(D)50 V。

31. 左圖為何種元件之符號(A)半固定電阻(B)熱敏電阻(C)精密電阻(D)光敏電阻。

32. 勞工工作時右手嚴重受傷，住院醫療期間公司應按下列何者給予職業災害補償？(A)原領工資(B)前 6 個月平均工資(C)前 1 年平均工資(D)基本工資。

33. 欲自中頻信號中取得聲頻成份需經過何種電路(A)調制器電路(B)檢波電路(C)變頻電路(D)整流電路。

34. 對於核計勞工所得有無低於基本工資，下列敘述何者有誤？(A)不計入休假日出勤加給之工資(B)不計入競賽獎金(C)僅計入在正常工時內之報酬(D)應計入加班費。

35. 共陽極七段顯示器，若共用端接高電位且 a、b、d、e、g 輸出為低電位時，則將顯示(A)9(B)6(C)2(D)5。

36. 乘坐轎車時，如果由主人親自駕駛，按照乘車禮儀，首位應為(A)後排中間(B)後排左側(C)後排右側(D) 前座右側。

37. 布林函數，則此表示式可化簡為(A)(B)(C)(D)+BD+ACD。

38. NTSC 彩色電視機訊號與色同步訊號相位差 180°者之訊號為(A)B-Y(B)R-Y(C)Y(D)G-Y。

39. 完成工作之後所產生的有害之廢水或溶液，我們應該(A)應該先集中起來，再由有專業處理的業者回收處理(B)應該直接倒到水溝中即可(C)應該不用理它，大自然便會自行分解循環(D)應該先以專業技術處理一下，再倒入水溝中。

40. OTL 功率放大器電路比變壓器交連方式之電路，對於下列何種頻率響應會有顯著的改善(A)高頻(B)中頻(C)低頻(D)雜音。

41. 為了兼顧效率與失真度，並消除交越失真通常功率放大級採用(A)A 類(B)B 類(C)C 類(D)AB 類。

42. 下圖符號表示
(A)DIAC(B)SCS(C)GTO(D)SCR。

43. 串級之共射極放大電路，其頻寬(A)不變(B)增加(C)依放大級數而定(D)減小。

44. 檢波二極體採用鍺質，乃因其(A)逆向峰值電壓(B)漏電流較大(C)切入電壓較低(D)崩潰電壓較大。

45. 電視調諧級(Turner)輸出的信號為(A)音頻信號(B)VHF 信號(C)中頻信號(D)影像信號。

46. 電容器之訊號頻率愈低時，其電容抗為(A)不一定(B)愈低(C)不變(D)愈高

47. 若儀表測定值 12V，實際值為 10V，則誤差百分率為(A)20％(B)15％(C)5％(D)10％。

48. 接收機採用延遲式自動增益電路其作用為(A)在強電場時產生 AGC 電壓(B)減少 AGC 所造成之失真(C) 增強 AGC 之效果(D)在微弱電場中才有 AGC 之電壓產生。

49. 若示波器的垂直輸入加正弦波信號，水平掃描擇選開關扳到 EXT 的位置，水平輸入端不加任何訊號，此時螢光幕上圖形應顯示為(A)一水平線(B)一斜線(C)一垂直線(D)一點。

50. 消色電路動作時能使第二色通帶放大電路(A)繼續工作(B)停止工作(C)增益變高(D)增益變低。

51. 有關彩色電視機 ACC 的敘述，下列那一項正確(A)控制影像放大電路的增益，使畫面色彩保持柔和 (B)控制通帶電路之增益，使色濃度保持一定(C)控制影像管之電子流，使畫面不致過亮(D)控制亮度信號之基準。

52. 如果水龍頭流量過大，下列何種處理方式是錯誤的？(A)加裝節水墊片或起波器(B)直接調整水龍頭到適當水量(C)直接換裝沒有省水標章的水龍頭(D)加裝可自動關閉水龍頭的自動感應器。

53. 水中生化需氧量(BOD)愈高，其所代表的意義為(A)有機污染物多(B)水為硬水(C)分解污染物時不需消耗太多氧(D)水質偏酸。

54. 何種放大電路組態功率增益最大？(A)C.B 組態(B)C.E 組態(C)E.F 組態(D)C.C 組態。

55. 陳先生到機車行換機油時，發現機車行老闆將廢機油直接倒入路旁的排水溝，請問這樣的行為是違反了(A)飲用水管理條例(B)廢棄物清理法(C)職業安全衛生法(D)道路交通管理處罰條例。

56. 電容器之溫度係數 PPM/℃是以為基準求得溫度變化與電容量之影響。(A)-25℃(B)25℃(C)85℃(D)0℃

57. 串聯諧振電路上電感器兩端之電壓為輸入電壓的(A)1/Q 倍(B)Q 倍(C)等值(D)D 倍。

58. 史密特觸發電路功用為(A)供作方波產生器(B)供作正弦波產生器(C)產生三角波(D)為一多諧振盪電路。

59. 可藉由下列何者改善河川水質且兼具提供動植物良好棲地環境？(A)水庫(B)運動公園(C)滯洪池(D)人工溼地。

60. 如下圖所示，若 JFET 之=4mA， =-2V，今若=1mA，則之值為何
(A)-2V(B)1V(C)-1V(D)0 V。

61. 一般常用銲錫其成分是由(A)銅(B)金(C)鉛(D)錫所組成。

62. 一般用於快速交換時間的積體電路有(A)I²L(B)ECL(C)TTL(D)DTL。

63. 下圖電路所示，假設二極體並"不是"理想二極體，導通後具有 0.7V 的固定壓降，下列敘述何者正確？
(A)V1=2.85V(B)I1=0.285mA(C)V1=2.15V(D)I1=0.215mA。

複選題

64. 兩個十六進位的數，其和為(A)(B)(C)(D)

65. 對於微算機之敘述，下列何者錯誤？(A)8 位元(Bits)等於 1 字組(WORD)(B)CPU 使用位址匯流排(Ad dress Bus)來選取記憶體位址(C)CPU 的系統脈波(System Clock)頻率越高，則執行指令的速度愈快(D) 堆疊(Stack)是先進先出。

66. 將示波器的垂直控制鈕置於 1 伏特／格，量測下圖所示電路，量得兩端的訊號振幅為 5 格，兩端的訊號振幅為 4 格，下列敘述何者正確？
(A)β＝125(B)β＝100(C)＝0.4mA(D)＝5mA。

67. 有關石英晶體振盪器之敘述，下列何者正確？(A)石英晶體的厚度越薄其自然頻率越低(B)其振盪頻率不穩定(C)可分為串聯及並聯振盪器(D)是利用石英晶體本身之壓電效應。

68. 有關串級放大之敘述，下列何者正確？(A)R-C 交連放大器中，交連電容不可太大(B)變壓器交連放大電路可以提高功率轉移效率(C)達靈頓電路為直接交連放大電路，其電壓增益大於 1(D)直接交連放大器又稱為直流放大器。

69. 示波器衰減探棒具有下列何種作用？(A)頻率補償(B)電壓補償(C)衰減電壓(D)衰減頻率。

70. 下列有關工業安全之敘述何者正確？(A)可以使用斜口鉗來清潔烙鐵頭(B)工場中有危險的工作區或重機械區，應列為拒絕他人參觀區，並以黃色實線標示(C)使用中心沖的作用在定位(D)測量光線明亮程度的儀表是照度表。

71. 有關 AM(調幅)之 SSB 發射系統與 DSB 發射系統之比較，下列何者正確？(A)SSB 發射頻寬比 DSB 發射頻寬多出一倍(B)SSB 發射效率較高(C)DSB 發射效率較高(D)SSB 發射頻寬比 DSB 發射頻寬節省一半。

72. 有一正弦波電壓方程式為，下列何者正確？(A) (B) (C) (D)

73. 以一具 800 瓦特的電鍋煮飯 1.5 小時，而電費每度為 3.5 元，下列敘述何者正確？(A)總電費 4.2 元 (B)總度數 1.2 度(C)總電費 8.3 元(D)總度數 3.2 度。

74. 液晶顯示器採用 LED 取代冷陰極管(CCFL)當作背光源，下列敘述何者正確？(A)LED 會比 CCFL 背光源更低製造成本(B)LED 會比 CCFL 背光源省電(C)LED 光源可以在各區塊中調整明暗及輝度使畫面層次更加分明(D)LED 會比 CCFL 背光源更廣闊的色域。

75. 有一電路以極座標表示為 60∠ -120°，若以其他複數表示，下列敘述何者正確？(A)-30-j52(B) (C) (D)-30+j52。

複選題
76. 觀測波形時，若示波器上出現了無法同步而持續快速左右移動的波形，可能是那些原因？(A)亮度調整不足(B)觸發信號選擇錯誤(C)觸發準位不適當(D)時基線歪斜。

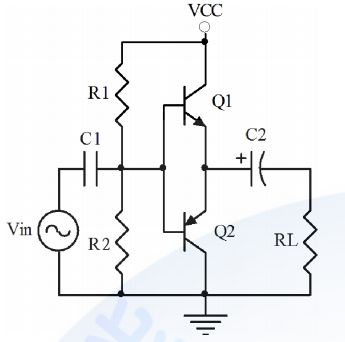

77. 下圖電路所示，為 B 類推挽式放大電路，下列敘述何者正確？
(A)在正常下，此電路中點電壓為 Vc c/2(B)主要工作是在放大 Vin 的振幅(C)在正常工作下，在負半週所消耗的功率由 C₂ 提供(D)若 Vcc ＝10V，＝5Ω，則此電路最大輸出功率為 5W。

78. 下列符號標示，何者不正確？(A)發光二極體 (B)光電晶體 (C)稽納二極體 (D)變壓器

複選題

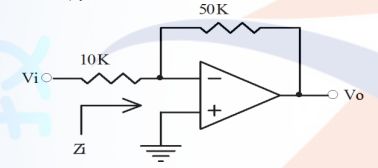

79. 下圖電路所示，OPA 為理想且 Vi＝200mV，下列敘述何者正確？
(A)Vo＝-1V(B)Zi＝∞ (C)Zi＝10K Ω(D)

80. 有關數位電視的優點，下列敘述何者正確？(A)可減少週邊零件，降低成本及故障(B)硬體電路固定時，以軟體控制機能達標準化(C)可取代電腦使用(D)沒有雜訊，重影訊號的干擾。

申論題 (0)
