108年 - 108 身心障礙特種考試_四等_電力工程：基本電學#75788

科目：基本電學(概要) | 年份：108年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (10)

⑴兩電阻串聯時，等效阻抗 Req 為何？在符合額定功率情況下，最大容 許跨壓 Vmax 為何？此時的功率消耗 Pmax 為何？
⑵兩電阻並聯時，等效阻抗 Req 為何？在符合額定功率情況下，最大通 過電流 Imax 為何？此時的功率消耗 Pmax 為何？
⑴求輸出的開路電壓？
⑵求輸出的短路電流？
⑶求本電路的輸出阻抗？
⑷畫出本電路的戴維寧等效電路。
⑸畫出本電路的諾頓等效電路。
⑹若要本電路有最大的輸出功率，則外掛負載的阻抗為何？

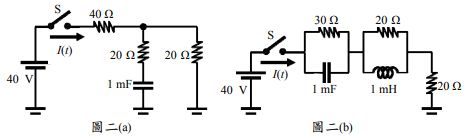

三、針對圖二(a)、(b)兩個電路，分別求出開關 S 在時間 t = 0 閉合，在閉合瞬間 的暫態電流 I (t = 0)為何，與閉合後穩態電流 I (t = ∞)為何？（20 分）5cc109355b107.jpg

四、求圖三(a)、(b)、(c)三個電路，電壓信號源 VS 為 RMS 值 50 V 角度 0o 的 交流信號，分別求出其輸出電流 I 與有效輸出功率 P。（電流需標示大小與 角度）（30 分）5cc1094eeefc1.jpg
