所屬科目：機械設計

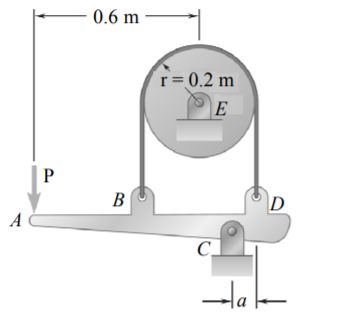

一、如圖所示之帶式制動器，已知長度 a 為 0.1 m，平皮帶與鼓輪之間的摩 擦係數為 0.2，鼓輪逆時針旋轉 200 rpm，若施加正向力 P = 110 N，試求： 扭矩容量為若干 N-m？功率容量為若干 kW？若逆時針旋轉時要避免自 鎖，則摩擦係數需小於多少？（25 分）

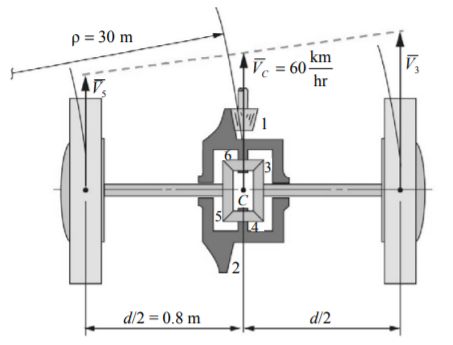

二、如圖所示之後輪差速器，在旋轉半徑為 30 m 的彎路上以 60 km/hr 左轉， 已知齒數為 N1 = 17 及 N2 = 67，輪胎直徑為 0.5 m，後輪中心距為 1.6 m， 試求：左後輪之轉速為若干 rad/sec？1 號齒輪之轉速為若干 rad/sec？ （20 分

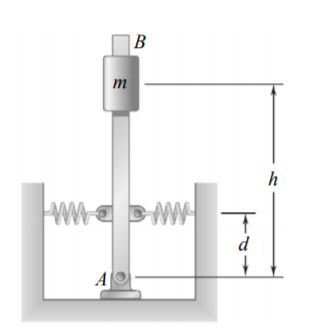

五、如下圖之機械系統，重力加速度朝下（g = 9.81 m/s2） ，已知 h = 700 mm、 d = 500 mm、左右彈簧常數均為 600 N/m，試求：讓系統之自然頻率為 2 Hz 之質量塊 m 為若干 kg？讓系統之自然頻率為 0 Hz 之質量塊 m 為若干 kg？ （15 分）
