所屬科目：統測◆01機械群◆(二)機械製造、機械基礎實習、製圖實習

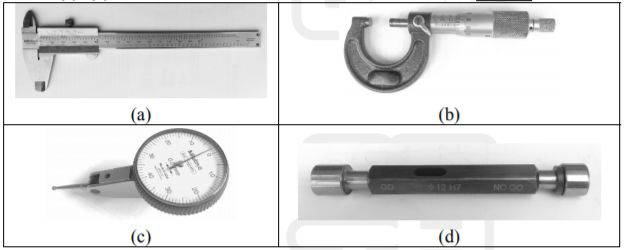

14. 參閱圖(a)~(d)所示之量具，有關圖中量具的敘述，下列何者不正確？ (A) 圖(a)可用於量測圓孔深度，量測精度可達 0.02 mm 或 0.05 mm (B) 圖(b)每種規格之尺寸間距為 25 mm，量測精度可達 0.01 mm (C) 以圖(c)檢驗工件，測軸須與被測量面垂直，以免造成餘弦誤差 (D) 以圖(d)檢驗工件，若左端通過、右端不通過，工件為合格品
25. 工件如圖(一)所示，切削速度為 90 m/min，有關端面與外徑車削 的操作與程序，下列何者正確？ (A) 主軸轉速應選用 1200 rpm (B) 先車外徑Φ 24 mm→車外徑Φ 18 mm→車端面→倒角 (C) 先車外徑Φ 18 mm→倒角→車外徑 Φ24 mm→車端面 (D) 以游標卡尺量測外徑應在工件與量具接觸後取出讀取，避免 視覺誤差
27. 表面織構符號如圖(二)所示，當表面紋理方向要求的符號為「⊥」時，請問「⊥」 應標註在表面織構符號內哪一個位置？ (A) 位置 a (B) 位置 b (C) 位置 e (D) 位置 d
28. 有關工程圖概述的敘述，下列何者不正確？ (A) 以鉛筆將設計者之草圖繪製在圖紙上之完整工程圖面稱為原圖 (B) 有關工程製圖之一般準則，規定於 CNS3 , B1001 中 (C) 1 張 A1 圖紙採用裝訂式摺疊法需摺 9 次，可摺成 A4 大小 (D) 1 張 A2 圖紙採用不需裝訂成冊之圖框，圖框大小為564✖ 390 mm
29. 有關製圖設備與用具的敘述，下列何者不正確？ (A) 使用圓規前，需調整圓規筆尖之長度稍長於針尖約 0.5 mm (B) 鉛筆筆芯的硬度等級 3H~B 為中質類，其中 F 級比 H 級軟 (C) 使用單獨一塊30° ✖60 ° 三角板配合丁字尺，可將全圓等分最多 12 等分 (D) 35°16'等角橢圓板無法畫二等角立體圖中之橢圓
31. 有關應用幾何的敘述，下列何者不正確？ (A) 一切面切割直立正圓錐，若錐軸與素線之交角大於切面與錐軸夾角時，所得之圓錐截面交線為橢圓 (B) 某直線之尺度長 60 mm，於 1：5 比例圖中所標註尺度為 60 (C) 正六邊形每邊頂點接於Φ 80 圓周上，則其邊長為 40 mm (D) 方形的尺度符號以「 」表示，其高度約為數字高之
35. 如圖(三)所示為一物體的前視圖和俯視圖(第三角投影法)，下列何者為正確的左 側視圖？ (A) (B) (C) (D)
37. 有關剖面視圖之敘述，下列何者正確？ (A) 剖面線用以表明切割位置及視線方面 (B) 以割面沿物體之中心位置切除 ，以表現物件之內、外部形狀於一視圖者為半剖面 (C) 旋轉剖面使用折斷線將剖視圖與原物體隔開時，其旋轉剖面之輪廓線應畫細實線 (D) 當割面沿肋之中心線剖切時，肋上之剖面線需予省略
