所屬科目：技檢◆工業配線
1. 一部電腦消耗的平均功率為0.25 kW，連續使用8小時，共消耗多少度電 (kWh)？ (A)1度 (B)2度(C)3度(D)4度。

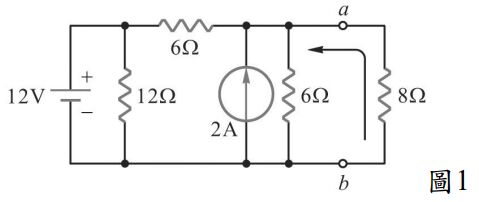

2. 如圖1所示之電路，a、b兩端由箭頭方向看入之戴維寧等效電壓 Eth 為何？ (A)6 V (B)9 V(C)12 V(D)15 V。
3. 承上題，等效電阻 Rth 為何？ (A) 12.5 Ω (B) 11 Ω (C)4.5Ω (D) 3Ω 。
4. 一線圈有1000匝通過2 A時產生磁通2×10−3韋伯，若要將線圈的電感量增加至4H，則需增加多少匝數？ (A)3000匝 (B)2000匝(C)1000匝(D)500匝。

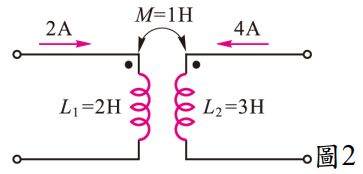

5. 如圖2所示，兩電感器所儲存之能量為多少？(A)36 J (B)24 J(C)8 J(D)4 J。

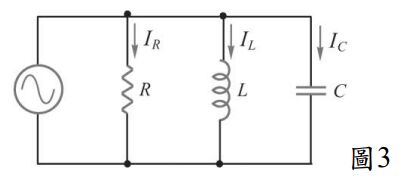

6. 如圖3所示，RLC並聯諧振電路，在電路諧振時，下列敘述何者錯誤？ (A)電感電流與電容電流相位差180° (B)電路阻抗最小(C)諧振頻率為 (D)功率因數PF = 1。
7. 有一RLC 串聯電路，若電源電壓有效值V = 110 V、R = 4 Ω、L = 40 mH、 C = 100 μF，試求電路諧振時，電容器兩端的電壓為多少？ (A)550 V (B)440 V(C)220 V(D)110 V。

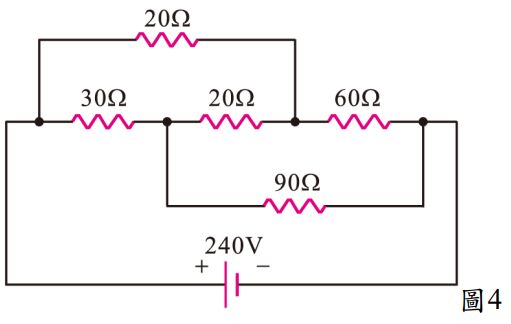

8. 如圖4所示，電路中之240 V電壓源提供之功率為何？ (A)120 W (B)240 W(C)1200 W(D)1440 W。
9. 若 v(t)= 110sin(377t+ 30° )V ，則 v(t) 的頻率與有效值分別為何？ (A)141.2 V，50 Hz (B)110 V，60 Hz(C)141.2 V，60 Hz(D)110 V，50 Hz。
10. 下列一種電容器使用時，須考慮極性？ (A)陶瓷電容器 (B))塑膠薄膜電容器(C)可變電容器(D)電解電容器。
11. 若v1 = 10 sin(377t + 10° )V，v2 = 14.14sin(377t + 40° )V，下列敘述何者正確？ (A)v1相位超前v230 ° (B)v2頻率為50 Hz(C)v2相位v1超前30° (D)v1頻率為60 Hz。

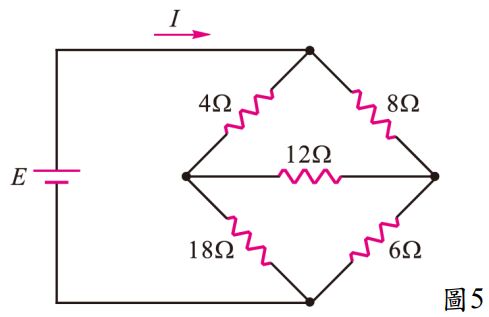

12. 如圖5所示電路，已知E = 80 V，求電流I為何？
(A)2 A (B)5 A(C)10 A(D)12 A。
13. RLC串聯電路中，若電阻R，電感L及電容C三者均為100 Ω，則串聯電路 總阻抗為多少？ (A)100 Ω (B)200 Ω(C)300 Ω(D)33.3 Ω。

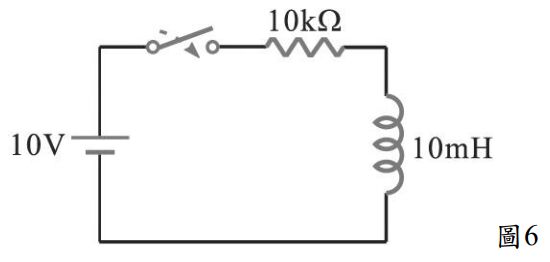

14. 如圖6所示，若於t=0秒時，將開關閉合，試問此電路之時間常數為多少？ (A)10 μs (B))1μs(C))0.01μs(D))0.001μs。
15. 60 Hz、10 V之交流電源連接至一理想電感器，若測得電流為0.5 A，則 此電感器之電感量為多少？ (A)63.7 mH (B)20 mH(C)50 mH(D)53.05 mH。
16. 有A、B兩條鎳鉻線，其材料相同，設A的長度為B的一半，B的面積為A 的一半，若A的電阻為5 Ω，則B的電阻為多少Ω？ (A)40 Ω (B)20 Ω(C)10 Ω(D)5 Ω。
17. 100 V、60 Hz之交流電源連接至RL串聯電路，若測得電流為5 A，跨於 電阻之電壓為60 V，求電感值等於多少？ (A)16 mH (B)12 mH(C)24.21 mH(D)42.44 mH。
18. 某負載 兩 端 電壓為 110sin(314t+60° )V， 流過電流為 5sin(31t +30° )A，則該負載的視在功率約為多少？ (A)275 VA (B)1100 VA(C)550 VA(D)450 VA。
19. 一馬達之效率為84.7%，在220 V電源中，獲取8 A之輸入電流，則其輸 出馬力(hp)為多少？ (A)1760 hp (B)2 hp(C)1490 hp(D)5 hp。

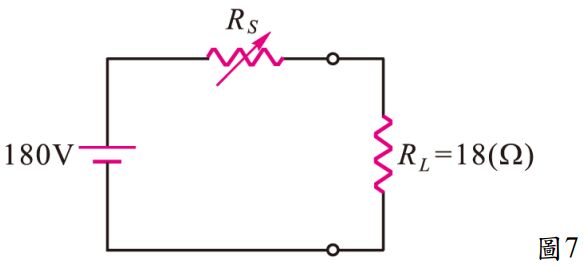

20. 如圖7所示，當RS為多少Ω時，電阻RL會有最大功率的產生，且最大功率為多少瓦特？ (A)18 Ω/1800 W (B))0 Ω/1800 W(C)18 Ω/900 W(D)9 Ω/450 W。
21. 有二阻抗分別為 =100∠60°Ω、 =100∠ −60° Ω，則二者串聯其總 阻抗為多少？ (A)100∠0°Ω (B)200∠0°Ω(C) 100∠30°Ω (D) 200∠30°Ω。

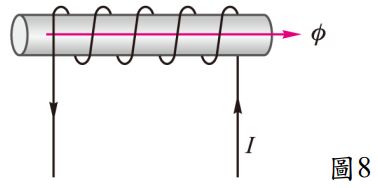

22. 如圖8所示之線圈為50匝，線圈內之磁通若在1秒內，從2韋伯變化至12 韋伯時，該線圈的感應電動勢為何？ (A)-400 V (B)400 V(C)-500 V(D)500 V。
23. 三相負載每相阻抗皆為3 + j4Ω，且Y連接，若每相之相電流為5 A，則 此三相負載之總平均功率為多少瓦特？ (A)900 W (B)450 W(C)225 W(D)75 W。

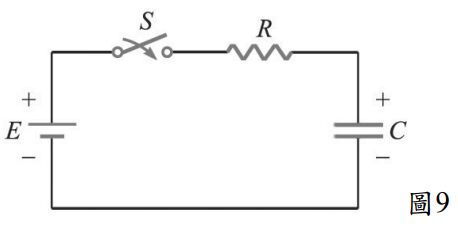

24. 如圖9所示之電路，其中，E = 100 V，R = 1 kΩ，C = 2 μF，當t = 0秒， 將S閉合，則該電路之時間常數為多少？ (A)1 ms (B)2 ms(C) 0.5 ms(D)2 μs。
25. 測量電功率時，瓦特表的電壓線圈必須與負載如何連接？ (A)串聯 (B)先串聯再並聯(C)先並聯在串聯(D)並聯。
26. 一直流串激式發電機，無載感應電動勢為120 V，電樞電阻為0.1 Ω，串激場電阻為0.05Ω，當電樞電流為100 A時，若忽略電刷壓降，則此發電機輸出功率為何？ (A)12 kW (B)10.5 kW(C)10 kW(D)9.5 kW。
27. 一單相6極60 Hz之感應電動機，若轉子為順向1050 rpm，則轉子對於逆向旋轉磁場之轉差率為 (A)0 (B)0.125(C)1(D)1.875。
28. 額定5 kVA，200 V/100 V，60 Hz之單相變壓器，經短路試驗得一次側(200 V側)的總等效電阻為1.0 Ω；若此變壓器供應功率因數為1.0之負載且在變壓器額定容量的80%時發生最高效率，則最高效率時的總損失為多少? (A)625 W (B)400 W(C)800 W(D)1250 W。
29. 固定長度的導體在磁場中運動，當導體運動的方向與磁場方向互為垂直 時，導體感應電壓的大小可依何原理決定？ (A)法拉第定理(Faraday's law) (B)佛萊明右手定則(Fleming's right-hand rule)(C)佛萊明左手定則(Fleming's left-hand rule)(D)克希荷夫電流定理 (Kirchhoff's current law)。
30. 伺服電動機所要求的轉矩特性 (A)低速時大轉矩，高速時小轉矩 (B)低速時小轉矩，高速時大轉矩(C) 低速時小轉矩(D)高速時大轉矩。
31. 電磁感應所生感應電勢的方向，為反抗原磁交鏈的變化，稱之為 (A)佛萊明(Fleming)右手定則 (B)安培定律(C)楞次(Lenz)定律(D)佛萊明 左手定則。
32. 下列有關直流電動機轉速控制的敘述，何者正確？ (A)磁場控制法常用於額定轉速以下的轉速控制 (B)電樞電壓控制法效 率較電樞電阻控制法佳(C)他激式直流電動機最適合採用電樞電阻控 制法(D)電樞電阻控制法在低速下效率較佳。
33. 有關電樞反應的影響，下列敘述何者錯誤？ (A)總磁通方向發生畸斜 (B)換向困難(C)總磁通量增加(D)造成磁中性 面偏移。
34. 有一台10 kVA、2400 V/240 V、60 Hz單相變壓器，高壓側加電源進行短 路試驗，所接電表讀數為:80 V、20 A、600 W，則變壓器高壓側的等 值電抗應為何？ (A)4 Ω (B)0.37Ω(C)0.037Ω(D)3.7 Ω。
35. 使用6600 V/220 V的單相變壓器三台，將11.4 kV的電源降壓成380 V供 給電動機運轉需求，則變壓器應使用 (A)△-△ (B)Y-Y(C)△-Y(D)Y-△ 接線。
36. 一部120 V分激式直流電動機，電樞電阻為0.2 Ω，額定電樞電流和轉速 分別為25 A和1200 rpm，若要維持輸出馬力不變，利用磁場控速法將轉 速提升為1500 rpm，則磁通需如何調變？ (A)約減少10％ (B)約增加18％(C)約增加10％(D)約減少20％。
37. 關於三相感應電動機的敘述，下列何者正確？ (A)轉子電抗與轉速無關 (B)電動機的轉矩與轉速有關(C)轉速越慢，轉 子頻率越小(D)轉速越快，轉子電阻越大。
38. 三相Y接交流同步發電機，無載電壓為2 kV，而滿載電壓為2.4 kV，其電壓調整率為多少？ (A)−20 % (B))+20%(C)−16.7 %(D)+16.7%。
39. 下列感應電動機速度控制方法中，速度控制範圍最大者是? (A)變換電源頻率 (B))變換電源電壓(C))變換極數(D)變換轉子電阻。
40. 有一部10 kW、200V直流分(並)激式發電機，分激場電阻為100 Ω，當負載短路時，短路電流為30 A，此時電樞之應電勢為3 V。則於額定負載時，發電機之感應電勢約為多少？ (A)212 V (B)205 V(C)198 V(D)195 V。
41. N通道增強型MOSFET之臨界電壓VT = 2 V，K = 0.25 mA/V2，當MOSFET 導通且VGS = 4 V時，ID為多少？ (A)5 mA (B)3 mA(C)2 mA(D)1 mA。

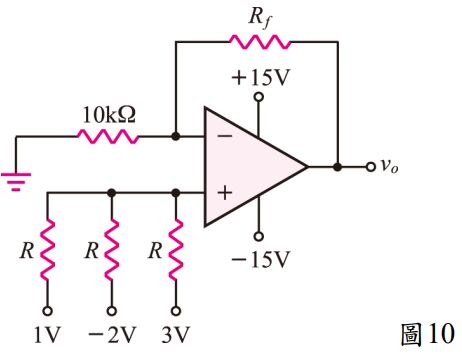

42. 如圖10所示之理想運算放大器電路， R = 20 kΩ ，若 vo = 2V ，則 Rf 值應 為何？ (A) 10 kΩ (B) 20 kΩ (C) 40 kΩ (D) 50 kΩ。
43. 圖11中之符號為 (A)PNP電晶體 (B)NPN電晶體(C)N型JFET(D)P型JFET。

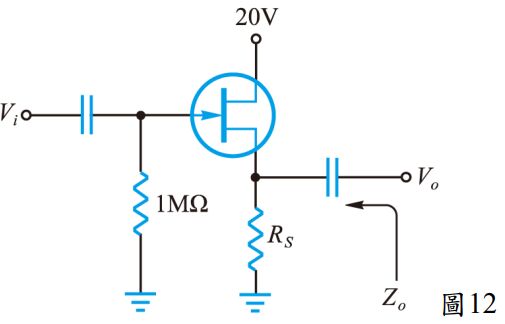

44. 如圖12所示之電路，若JFET的 g m = 6mA/V ，輸出阻抗 Zo 為100Ω，則 RS 約為何？(A)100Ω (B)167Ω(C)250Ω(D)300Ω。
45. 下列有關達靈頓(Darlington)電路的敘述何者錯誤？ (A)可用NPN及PNP電晶體混合組成 (B)常用兩電晶體組成(C)輸入阻抗 很高(D)電流增益小於1。

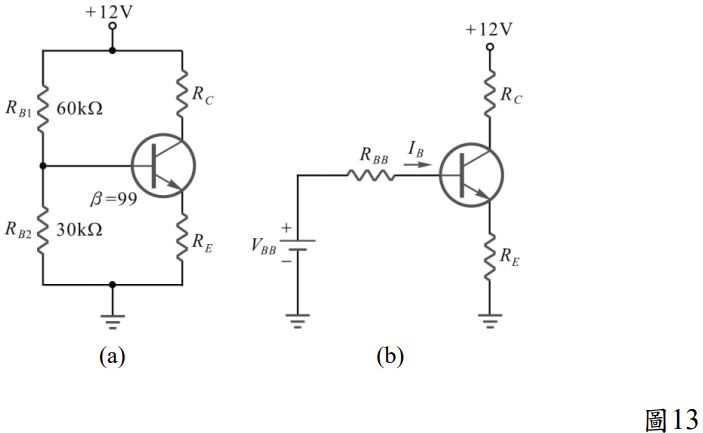

46. 如圖13(a)所示之分壓式偏壓電路，其等效電路如圖13(b)所示。在等效 電路中之 VBB 與 RBB 分別為多少？(A)4 V、20 kΩ (B)4 V、30 kΩ(C)12 V、20 kΩ(D)12 V、30 kΩ。
47. 有關電晶體的結構與特性，下列敘述何者錯誤？ (A)PNP電晶體的射極內，電子為多數載子 (B)集極接合面崩潰電壓高於射極接合面崩潰電壓(C)含雜質比例是射極多於集極(D)NPN電晶體 少數載子為電洞。

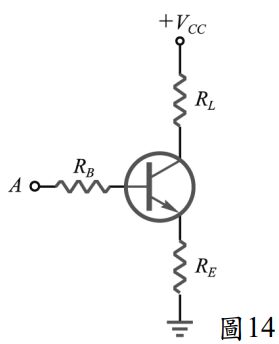

48. 如圖14，RB＝2 kΩ，RE＝1 kΩ，RL＝5 kΩ，電晶體之 β值為50，則A點 與地間的輸入阻抗等於 (A)52 kΩ (B)53 kΩ(C)51 kΩ(D) Ω。
49. 下列有關場效應電晶體(FET)的特性敘述，何者正確？ (A)抵補電壓(offset voltage)極高 (B) 不適合超大型積體電路(VLSI)製作 (C)輸入阻抗極高(D)輸入阻抗極低。

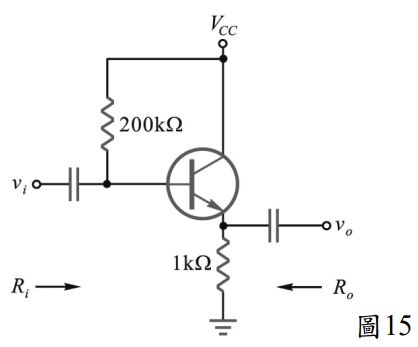

50. 如圖15所示，為一個共集極放大電路，假設電晶體的re = 10 Ω，β = 100， 則電路的電壓增益Av等於 (A)0.99 (B)100(C)50(D)0.2。
