所屬科目:電子學(包括電力電子學)

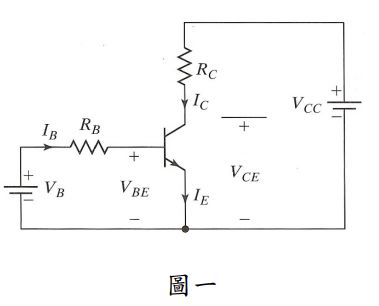

一、如圖一所示雙極性接面電晶體(BJT)電路,其中、,其順向電流增益(forward current gain, )介於 8 至 40 之間,試求使電晶體進入飽和時具過載係數 (overdrive factor, ODF)為 6 之值,以及電晶體上之總功率損耗值。 (25 分)

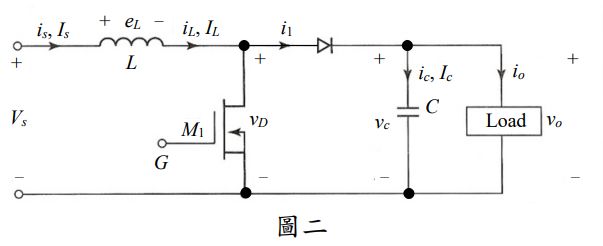

二、如圖二所示昇壓型轉換器(boost converter)電路,其中輸入電壓 =15 V 、平均輸出電壓= 30 V 、平均輸出電流= 3 A、切換頻率 f = 25 kHz、電感值L =100 μH 、電容值C = 200μF ,試求對應之開關導通率D、電感器上漣波電流值 、電感器上峰值電流 、電容器 上漣波電壓值,以及電感器與輸出電容器之臨界值Lc與Cc。(25 分)
三、如圖三所示返馳式轉換器(flyback converter)電路,其中變壓器匝數比、電阻性負載=0.8Ω、平均輸出電壓Vo = 24 V、二極體 D1之導通壓降(on-state voltage drop)為=0.7 V、電晶體Q1之導通壓降、切換頻率與導通率(duty ratio)分別為=1.2 V、 f =1.5 kHz 與 D = 0.75,設變壓器損耗及負載電流漣波均可忽略,試求電晶體Q1上之平均電流與峰值電流 ,以及初級側激磁電感 L p 與電路轉換效率。(25 分)
四、一 增 強 型 n- 通 道 金 氧 半 場 效 電 晶 體 ( NMOS transistor ), 於 時,測得其汲極電流= 6 mA,並於=8 V時測得=1.5 mA ,試求其臨界電壓(threshold voltage)值與製程參數 (process parameter)β 值,其中為製程互導參數、 (W / L) 為寬長比。(25 分)
