所屬科目:電子學(包括電力電子學)
⑴v2 = –v1,
⑵v2 = v1,
⑶v2 = –3v1。

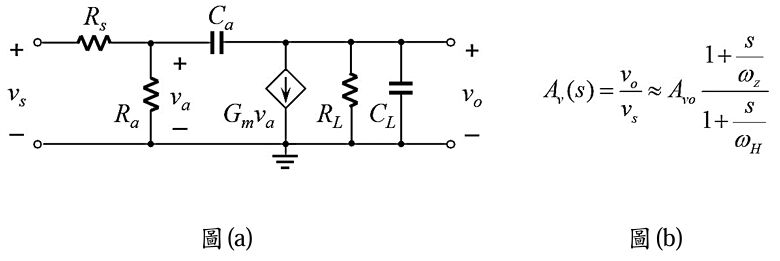

二、如下圖(a)電路 = 15 kΩ, = 3 kΩ, = 3 pF, = 15 mA/V, = 1 kΩ, = 2 pF,已知增益函數可近似為下圖(b)的數學式,其中 為直流增益, 為 零點。已知,且 為其近似的 3-dB 頻 寬。求算 之值,再利用開路時間常數法近似求算。

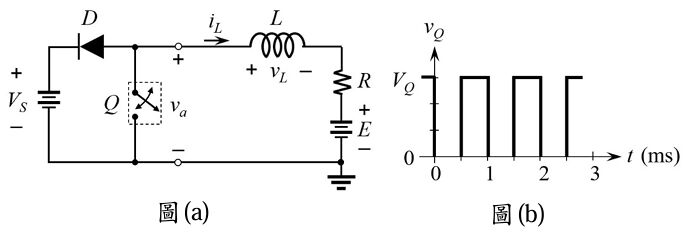

三、如下圖(a)電路 Q 為理想開關,下圖(b)為控制 Q 之週期電壓 。當 時,Q 短路; = 0 時,Q 開路, 為 Q 兩端電壓。L = 25 mH,R = 0.5 Ω, = 5 V,E = 10 V。定義時間常數τ = L/R,請算 0 ≤ t ≤ 1 ms 之間電流時間函數 iL(t)。計算時使用以下近似,若|x| << 1, ≈ 1 – x,(1 – x)2 ≈1 – 2x。
⑴ 在 S 由開路切換至短路(導通)瞬間,可能損毀閘流體 T,原因為何?
⑵接續⑴,請設計保護閘流體的電路,並解釋電路中各元件的功能。
⑶接續⑵,請另說明其他兩種保護閘流體的電路設計方法與其概念。
