所屬科目：電子學（包括電力電子學）
一、一電晶體集極回授偏壓電路，其中 ＝10 kΩ。 25℃時 ＝0.5 V。請繪出集 極回授偏壓電路，並求由 25℃升至 75℃時之 Q 點變化率。（25 分）
二、一差動放大器之 CMRR＝20000，＝1500，於一工作環境中有 1 Vrms， 60 Hz 之雜訊，求該放大器之(一)共模電壓增益，(二) CMRR 之 dB 值， (三)於 I/P1 輸入一 之信號，I/P2 接地，求輸出信號大小（以 rms 表示），(四)於 I/P1 輸入一之信號，而於 I/P2 輸入一等幅之反相 信號，求輸出信號大小（以 rms 表示） ，(五)求輸出端之干擾信號（以 rms 表示）。 （25 分）

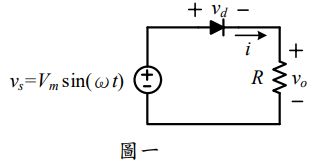

三、如圖一之半波整流器，電源為 60 Hz、110之弦波。負載電阻器為 10 Ω。試求：(一)平均負載電流，(二)負載所吸收的平均功率，(三)電路之功 率因數。（25 分）
四、圖二所示為方波變頻器（Inverter） 輸出頻率為 300 Hz。若負載電流之基本波有效值為 6 A，試求所需之 DC 電源大小與負載電流之總諧波失真（THD）。 （25 分）
