109年 - 109 普通考試_電力工程、電子工程、電信工程：基本電學#88474

2. 如圖一的電路，利用重疊定理計算V1、V2、I1三組電源，分別對R2電阻產生多少電流值，同時計算經過R2之總電流I_AB之值，假設V1 = 10 V，V2 = 10 V，I1 = 3 A，R1 = R4 = R5 = 5 Ω，R2 = R3 = 10 Ω。

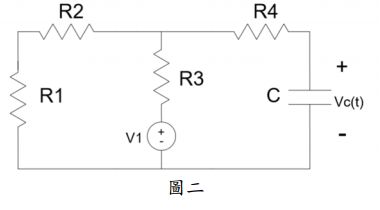

3. 如圖二的電路，假設電容器之兩端電壓V_C(0) = 0 V，在t ≥ 0其電壓變化為V_C(t) = 4(1-e^-10t) V的型式，另外R1 = R2 = 4 kΩ，R3 = 8 kΩ，R4 = 3 kΩ，V1 = 8 V，請求出電容C之電容值為多少F？

4. 如圖三的電路，假設V = 0 V，i(0) = 4 A，i(t)隨時間的變化值為i(t) = 4e^-5t A，假設電感之線圈匝數N = 100，線圈之截面積A = 0.01 m²，磁路之平均長度l = 0.05 m，請求出電感器之中心材料之導磁係數µr =？

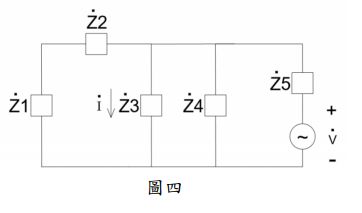

5. 如圖四的電路，假設，，請計算經過之電流=？（備註：，n = 1, 2, 3,….為相量型式之阻抗，為相量型式之電流，為相量型式之電壓）
