109年 - 109 臺北自來水事業處及所屬工程總隊新進職員(工)甄試_電力工程_一級工程員：電機機械#84509

6.三部 11.4 kV/380 V 單相雙繞組變壓器，連接成【圖 6】所示的變壓器組，這種連接方法為何？ (A) △-△接法 (B)史考特接法 (C) Y-△接法 (D) Y-Y 接法

7.兩部 50kVA，13.2kV/380V 的單相變壓器，以 V-V 連接組成一個變壓器組，傳輸三相電力，此變壓器組的三相總容量為何？(A)50kVA (B)86.6kVA (C) 57.7kVA (D) 100kVA

8.有關直流串激電動機之感應轉矩之敘述，下列何者正確？ (A)與電樞電流成反比 (B)與電樞電流的平方根成正比 (C)與電樞電流的平方成正比 (D)與電樞電流的平方根成反比

9.直流串激電動機之操作，必須注意下列何者？ (A)不可操作於滿載 (B)不可操作於無載 (C)不可操作於低溫 (D)不可操作於額定轉矩

10.某一部單相感應電動機的轉矩(τ _ind)-速度(n_m )曲線如【圖 10】所示，此電動機為下列何者？ (A)分相式電動機 (B)永久電容分相式單相感應電動機 (C)雙值電容式單相感應電動機 (D)電容啟動式單相感應電動機

11.一部三相感應電動機的轉差率為大於 1 時，表示該電動機： (A)運轉於堵轉模式 (B)運轉於發電機模式 (C)運轉於電動機模式 (D)運轉於煞車模式

12.直流電動機的啟動電阻，主要目的在於限制下列何者？ (A)磁場電流 (B)電樞電流 (C)故障電流 (D)雜散電流

13.在繞線式轉子三相感應電動機的轉子繞組中插入外接電阻，下列敘述何者正確？ (A)可增大電動機的最大轉矩 (B)可提升電動機的效率 (C)可增大電動機的啟動轉矩 (D)可改變電動機的極數

14.鼠籠式感應電動機中使用雙鼠籠式轉子，是為了下列何者？ (A)提升頓轉轉矩 (B)提升啟動轉矩 (C)降低運轉噪音 (D)增加轉子電流

15.一部 Y 接之三相同步發電機，在額定激磁電流下之開路線電壓為 540V，短路線電流為 300A，則此發電機之每相同步電抗為何？ (A) 0.56 (B) 1.80 (C) 1.51 (D) 1.04

16.某一磁性材料的相對導磁係數μr=10000，以此材料製作成長度 150 mm、截面積 4 cm ²的環形磁路，以 122 匝的銅線繞製成繞組，此繞組的電感值為何？ (A) 0.3H (B) 0.4H (C) 0.5H (D) 0.6H

17.一個 10 mH 的電感器，其電流在 0.01 秒中由零升至 20A，其感應電勢為何？ (A) 100V (B) 80V (C) 0.2V (D) 20V

18.額定 10 kVA，460/120V，60Hz 的單相變壓器，滿載銅損為 0.015 標么，在額定電壓下的無載損失為 0.01 標么，此變壓器在額定電壓，供應功率因數 0.85 落後的滿載電流時，其效率為何？ (A) 92.5% (B) 95.6% (C) 97.1% (D) 98.9%

19.高壓配電盤中，比壓器(PT)與比流器(CT)在使用上必須遵守的規則為下列何者？ (A) PT 二次側必須加裝整流器，CT 二次側必須加裝保險絲 (B) PT 二次側不可短路，CT 二次側不可開路 (C) PT 二次側不可開路，CT 二次側不可短路 (D) PT 及 CT 二次側均不可短路

20.一部 100VA，120/12V 之雙繞組變壓器，連接成升壓式自耦變壓器，其一次側電壓為 120V，二次側電壓為 132V，此自耦變壓器的容量為何？ (A) 100VA (B) 500VA (C) 1.1kVA (D) 4.5kVA

21.直流分激式電動機的電樞電壓減半，但磁場電流與負載轉矩不變，下列何者正確？ (A)轉速ω_m 減半，電樞電流 I_a 不變 (B)轉速ω_m不變，電樞電流 I_a 也不變 (C)轉速ω_m不變，電樞電流 I_a 加倍 (D)轉速ω_m 加倍，電樞電流 I_a 降為原來的 1/4

22.兩部 250kVA，230/460V 之單相變壓器，以 V-V 連接供應 460V、功率因數 0.8 落後之平衡三相負載，此變壓器組能夠供應的最大負載電流為何？ (A) 627.6A (B) 543.5A (C) 306.8A (D) 205.9A

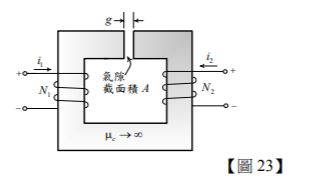

23【圖. 23】所示之磁路中，兩繞組之匝數 N₁=150，N₂=75，鐵心為理想導磁材料，氣隙截面積 A=25cm ²，氣隙長度 g=0.2 mm，兩繞組的互感為何？ (A) 150 mH (B) 177 mH (C) 314 mH (D) 741 mH

24.一部 6P、220V、60Hz 的三相感應電動機，滿載時轉差率為 0.05、轉矩為 40N-m，則電動機的滿載功率約為多少 kW？ (A) 3.5 (B) 4.8 (C) 5.3 (D) 6

25.感應電動機轉子銅損在下列何種情況時最大？ (A)轉子達最高速時 (B)加速時 (C)減速時 (D)起動時

26.三相感應電動機從無載到滿載運轉，其功率因數變化隨負載增加而如何變化？ (A)減少 (B)增加 (C)不變 (D)不一定

27.下列感應電動機速度控制方法中，速度控制範圍最大的為何者？ (A)控制電源頻率 (B)控制轉子電阻 (C)控制極數 (D)控制電源電壓

28.發電機之額定容量，一般係指下列何者？ (A)熱功率 (B)損耗功率 (C)輸入功率 (D)輸出功率

29.有一 4 極 60Hz、220 伏特感應電動機，當轉差率為 2%時，轉子轉速為多少 rpm？ (A) 1500 (B) 1550 (C) 1660 (D) 1764

30.有關三相感應電動機負載與轉差率變化的敘述，下列何者正確？ (A)負載變動不會影響轉差率 (B)負載減少，轉差率變大 (C)負載增加，轉差率變小 (D)負載增加，轉差率變大

31.有一三相感應電動機，當其轉子轉速等於同步轉速時，下列敘述何者正確？ (A)轉子導體產生最大電壓 (B)轉子導體產生最大電流 (C)轉子導體無法感應電動勢 (D)轉子導體感應最大電動勢

32.下列何者為磁通密度的單位？ (A)韋伯 (B)韋伯／公尺 (C)韋伯／平方公尺 (D)韋伯／立方公尺

33.有關變壓器鐵損測量之方法，下列何者正確？ (A)耐壓試驗 (B)絕緣試驗 (C)開路試驗 (D)短路試驗

34.有一部直流分激電動機，無載轉速為 1800rpm，滿載轉速為 1750rpm，則速度調整率為多少？ (A) 1.86% (B) 2.86% (C) 3.86% (D) 4.86%

35.某一變壓器無載時一次感應電勢為 220V、鐵損為 40W、功因為 0.2，其鐵損電流與激磁電流各為多少安培？ (A) 0.182、0.909 (B) 0.909、0.182 (C) 0.182、0.891 (D) 0.891、0.182

36.利用三具單相變壓器連接成三相變壓器常用的接線方式中，下列何種接線方式於負載會出現三次諧波電流？ (A) Y – △ (B) Y – Y （中性點均接地） (C) △ – Y (D) △ – △

37.有關理想變壓器的敘述，下列何者錯誤？ (A)銅損為零 (B)導磁係數為零 (C)鐵損為零 (D)激磁電流為零

38.有關變壓器負載特性實驗的主要目的，下列何者正確？ (A)測量等值阻抗 (B)測量電壓調整率與效率 (C)測量鐵損與銅損 (D)測量激磁電導與激磁電納

39.下列何種試驗，可以測出三相感應電動機之全部銅損？ (A)絕緣試驗 (B)堵住試驗 (C)溫度試驗 (D)無載試驗

40.一直流他激式電動機之電磁轉矩為 50N-m，電樞電流為 25 安培，轉速為 1800rpm，此時電樞反電勢約為多少伏特？ (A) 120π (B) 100π (C) 80π (D) 60π

41.有一台三相、20 極、60Hz 同步電動機，輸出功率為 5HP，則輸出轉矩為多少 N-m？ (A) 69 (B) 79 (C) 89 (D) 99

42.有關同步發電機之並聯運轉條件，下列何者錯誤？ (A)頻率相同 (B)相位角相同 (C)極數相同 (D)相序相同

43.有一 1kW、100V 之分激電動機，Ra=1Ω，起動時欲限制起動電流為滿載之 200%，若忽略磁場電流與損耗，則所需串聯之電阻約為多少歐姆？ (A) 3 (B) 4 (C) 5 (D) 6

44.一部 5kW、220V 串激式電動機，其電樞電阻 0.1Ω、激磁場電阻 0.1Ω、起動電阻 2Ω，則額定電壓起動時的啟動電流為多少安培？ (A) 87 (B) 100 (C) 113 (D) 74

45.有一部三相 2 極、10HP 感應電動機，接三相 220V、60Hz 電源，滿載時線電流為 30A，功率因數為 0.8，請求出滿載效率為何？ (A) 77.6% (B) 79.6% (C) 81.6% (D) 83.6%

46.一部三相 4 極，60Hz 感應電動機，於額定電流與頻率下，若轉子感應電勢之頻率為 2Hz，則此電動機之轉差速率為多少 rpm？ (A) 36 (B) 54 (C) 60 (D) 72

47.有一 500kVA 單相變壓器，一次側額定電壓為 22.8kV，變壓器依此為基準之標么阻抗為 0.02，其實際阻抗應該為多少歐姆？ (A) 18.8 (B) 19.8 (C) 20.8 (D) 21.8

48.一直流發電機，滿載時端電壓為 220V，電壓調整率為 5%，則無載端電壓為多少伏特？ (A) 211 (B) 221 (C) 231 (D) 241

49.有一台分激式直流電動機，電樞電阻為 0.5Ω，場電阻為 100Ω，接 200V 電源，其電源電流為 100A，若電刷壓降為 1 伏特，請求出此電動機之感應電勢為多少伏特？(A)125(B)150 (C) 175 (D) 200

50.有一 5kVA 變壓器，其滿載銅損為 400W，鐵損為 100W，其一日運轉情況為 12 小時滿載（功因為 1）、 12 小時無載，則全日效率約為多少？ (A) 86.3% (B) 87.3% (C) 88.3% (D) 89.3%
