109年 - 109-1 國立基隆高級商工職業學校教師甄選：航空電子科#87475

3. 有一串並聯電路，其電流路徑如下圖所示，其中 A₁ 及 A₂ 為電流表，此時 A₁ 及 A₂ 之指示 值各為何？ (A) A₁＝2A，A₂＝2A。 (B) A₁＝1A，A₂＝3A。 (C) A₁＝0A，A₂＝9A。 (D) A₁＝ 6A，A₂＝9A。

4. 如所示電路中，如果希望電阻 R 不要燒毀，則其額定功率最少要選多少 W？ (A) 1/8。 (B) 1/4。 (C) 1/2。 (D) 1。

5. 如圖電路中，I 之值為？ (A) 1A。 (B) 0A。 (C) －1A。 (D) －2A。

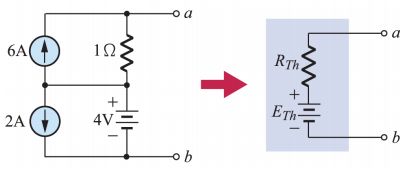

6. 下圖電路中，等效電壓 E_TH 之值為？ (A) 4。 (B) 8。 (C) 10。 (D) 6 伏特。

7. 如下圖所示，3μF 兩端之壓降為 V_AB 為？ (A) 3/17。 (B) 27/17。 (C) 1。 (D) 2。

8. 兩點電荷在空氣中的作用力為 8 牛頓，若改放到介質常數ε _r＝4 的介質中，其作用力變為？ (A) 2。 (B) 4。 (C) 8。 (D) 32 牛頓。

9. 如下圖 L₁ 電感量為 5 亨利，L₂ 為 2 亨利，兩線圈之互感為 3 亨利，則 AB 兩端之總感應 L_AB 為？ (A) 13。 (B) 26。 (C) 39。 (D) 52 亨利。

10. 如下圖所示 設磁極強度為 200 靜磁單位，試求 A 點之磁場強度為多少奧斯特？ (A) 42 向 右。 (B) 42 向左。 (C) 58 向右。 (D) 58 向左。

11. 下圖中，設開關 S 閉合前，電容器無能量，求開關 S 閉合後，4kΩ 電阻所流過之穩態電流 I 為多少毫安？ (A) 0.25。 (B) 0.55。 (C) 0.77。 (D) 1.0。

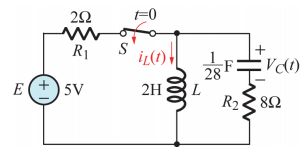

12. 下圖電路之開關在閉合很久後（假設已達穩態），於時間 t = 0 時啟斷，求啟斷瞬間電感器 電流 i_L(t)之值為？ (A) 4.125A。 (B) 1A。 (C) 2A。 (D) 2.5A。

13. 如下圖所示，3μF 兩端之壓降為 V_AB 為？ (A) 3/17。 (B) 27/17。 (C) 1。 (D) 2。

15. 如下圖所示電路，若從 A、B 兩端看入之總阻抗 Z = 80Ω，則電源之角速度ω為若干徑度/ 秒？ (A) 60。 (B) 120。 (C) 160。 (D) 180。

16. 下圖所示電路，若 v(t) = 141.4cos1000tV，i(t) = 14.14sin1000tA，則下列何者正確？ (A) 元 件為電阻，其值為 5Ω。 (B) 元件為電容，其值為 100μF。 (C) 元件為電容，其值為 10μ F。 (D) 元件為電感，其值為 10mH。

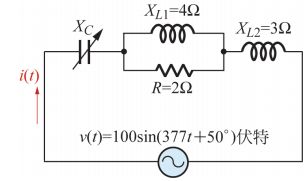

19. 如下圖所示電路，當此電路發生諧振時，則該電路之 X_C 值為？ (A) 1.8Ω。 (B) 2.4Ω。 (C) 3.8Ω。 (D) 4.4Ω。

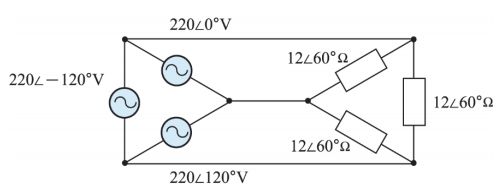

20. 下圖所示為平衡三相電路，電源與負載單位分別為伏特與歐姆求接負載的總功率為多少 瓦特？ (A) 2640。 (B) 7920。 (C) 6050。 (D) 10477。

21. 下圖電路中，假設二極體為理想，順向導通電壓為 0，則輸出 V_o 之平均電壓 V_dc 約為 (A) 3.18V。 (B) 5V。 (C) 6.28V。 (D) 7.07V。

22. 下圖所示，齊納二極體之稽納電壓 V_Z = 5V，且其最大工作電流為 15mA，若負載的範圍為 100Ω≤ R_L ≤  500Ω，則 R₁ 值至少為若干？ (A) 200Ω。 (B) 300Ω。 (C) 400Ω。 (D) 500Ω。

23. 下圖所示之電路，其I_o為何（設二極體在順向壓降為0.7V時導通）？ (A) 0mA。 (B) 1.25mA。 (C) 2.1mA。 (D) 2.5mA。

24. 下圖中電路是 (A) 橋式全波整流器。 (B) 倍壓半波整流器。 (C) 四倍壓半波整流器。 (D) 以上皆非。

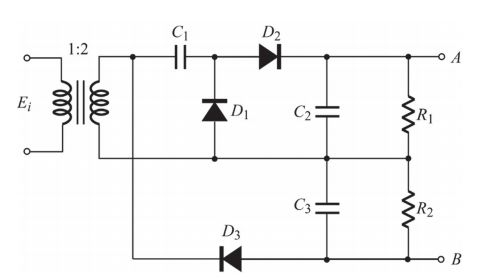

25. 下圖所示電路，若 E_i=Esinωt 則下列敘述何者正確？ (A) C₁ 兩端之電壓為 E。 (B) C₂ 兩端之 電壓為 2E。 (C) C₃ 兩端之電壓為 2E。 (D) AB 兩端之電壓為 3E。

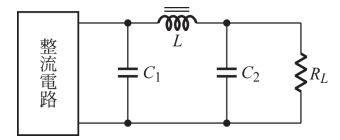

26. 下圖所示之 π 型濾波器電路，下列何種方法，可達到降低輸出電壓漣波因數的效果 (A) 輸 入端由半波整流器改為全波整流器。 (B) 降低 L 之電感值。 (C) 降低 C₁ 之電容值。 (D) 降低 C₂ 之電容值。

28. 下圖之三用電表測量一 NPN 電晶體之好壞，電表置於 R 檔，且該 NPN 電晶體具有 射 極、 基極、 集極三腳，則下列何者為正常之現象？ (A) 黑棒接 E 極且紅棒接 B 極時 不導通，反接為不導通。 (B) 黑棒接 C 極且紅棒接 B 極時導通，反接為導通。 (C) 黑棒 接 C 極且紅棒接 E 極時導通，反接為導通。 (D) 黑棒接 C 極且紅棒接 B 極時不導通，反 接為導通。

29. 下圖所示電路，假設電晶體的 β=100，R_C=1kΩ，V_BE=0.7V，倘若工作於 A 類放大器，則其 R_B 值約為？ (A) 220kΩ。 (B) 188kΩ。 (C) 89kΩ。 (D) 166kΩ。

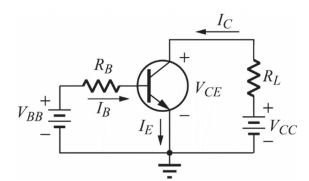

30. 下圖電路中，設 V_BB=5V，V_CC=10V，R_B=50k，R_L=4k 電晶體為矽質，其 β 值為 100，則集極 電流為？ (A) 2.45mA。 (B) 4.5mA。 (C) 6.4mA。 (D) 7.2mA。

31. 欲使下圖中之電路工作於 V_CE=9V（V_BE 忽略不計），則 R_B 應為？ (A) 330kΩ。 (B) 500kΩ。 (C) 650kΩ。 (D) 5MΩ。

32. 下圖電路，其電晶體 β=60，V_BE=0.7V，計算 V_CE 電壓值大約為？ (A) 1.2V。 (B) 2.2V。 (C) 3.2V。 (D) 4.2V。

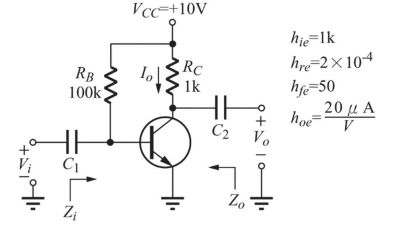

33. 下圖之電流增益 A_I 為？ (A) 46.3。 (B) -46.3。 (C) 64.3。 (D) -64.3。

34. 下圖所示之電晶體電路，其電壓增益 約為？ (A) 10。 (B) 25。 (C) 50。 (D) 65。

35. 下圖為一三級放大器，試問其總電壓增益為若干？ (A) 80dB。 (B) 100dB。 (C) 120dB。 (D) 200dB。

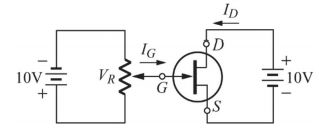

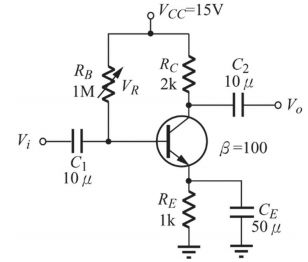

36. 下圖電路，欲測量 JFET 之夾止電壓 V_T，則需調整 V_R 使下列何者為零？ (A) I_D。 (B) I_G。 (C) V_GS。 (D) V_AG。

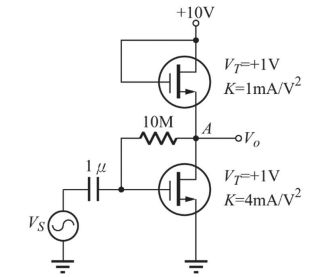

37. 下圖所示電路，當 V_S=0 時，A 點之直流電壓為何？ (A) +1V。 (B) +3.7V。 (C) +5V。 (D) +8V。

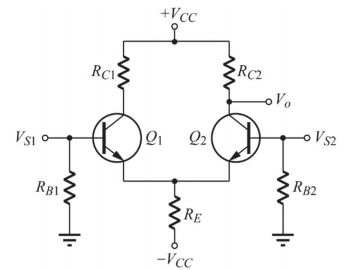

38. 下圖電路，V_S1=1V，V_S2=1V 時，V_o=0.08V；V_S1=0.5V，V_S2=-0.5V 時，V_o=20V，則此電路的 CMRR 為？ (A) 160。 (B) 200。 (C) 250。 (D) 300。

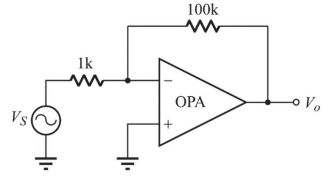

39. 運算放大器為理想，且其飽和電壓為±10V，下圖電路中，V_S=1mV，則 V_o=？ (A) 100mV。 (B) -10V。 (C) -100mV。 (D) 10V。

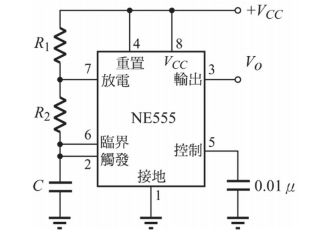

40. 下圖為不穩態工作模式，當 R₁=10kΩ、R₂=20kΩ、C=0.01μF 時，V_o 之輸出頻率約為？ (A) 3kHz。 (B) 5kHz。 (C) 7kHz。 (D) 10kHz。

41. 下列那一個不是邊緣觸發的儲存元件？ (A) (B) (C) (D)

42. 下列符號是那一種零件的符號？ (A) 共陰極七段顯示器。 (B) 共陽極七段顯示器。 (C) 蕭 特基二極體。 (D) 稽納二極體。

43. 下列何者為電解電容？ (A) (B) (C) (D)

47. 下圖為何種之電路符號？ (A) 傳輸閘。 (B) 緩衝器。 (C) 放大器。 (D) 非反相器。

51. 下表真值表化簡後的最簡函數表示式為？ (A) F = m₀ + m₂ + m₆。 (B) F = C’。 (C) F = C。 (D) F = B’C’ + BC’。

52. 如圖所示電路，下列那一個名稱比較適合？ (A) D 型閂鎖(latch)。 (B) 比較器。 (C) 多工 器。 (D) 解碼器。

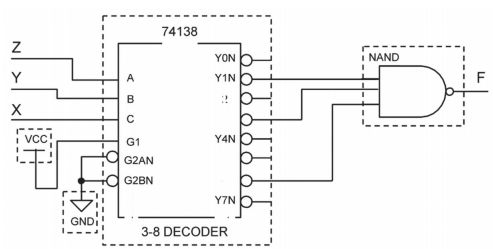

53. 電路圖中 74138 元件為一 3 對 8 解碼器，則下列那一個為正確之 F 的函式？(A) F = X’Z +XYZ。 (B) F = X’Y’Z + YZ。 (C) F = X’Z + XYZ’。 (D) F = X’Y’Z’ + YZ。

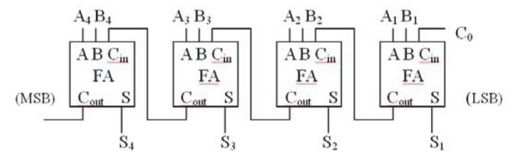

56. 如下圖為 4 bit 全加器(Full Adder, FA)若每一 bit 之全加器最長延遲 2.5ns，則此 4 bit 之全 加器之最快工作頻率為何？ (A) 50MHz。 (B) 120MHz。 (C) 150MHz。 (D) 100MHz。

57. 下圖之電路，為幾模計數器(MOD N)？ (A) 5 個。 (B) 6 個。 (C) 7 個。 (D) 8 個。

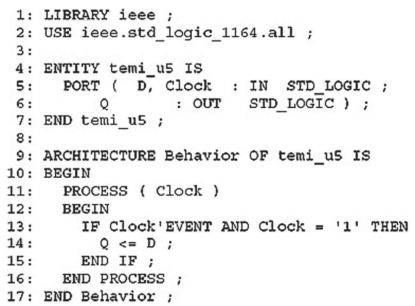

59. 請判斷下面 VHDL 程式的電路功能為何？ (A) 編碼器。 (B) 加法器。 (C) 多工器。 (D) 正 反器。

60. 下表為全減器的真值表，其中 X(表被減數)、Y(減數)與 Z(前一級的借位)為輸入變數，也就 是說表示 X - Y - Z，B 表示借位，D 表示相減的差，試問第七列的 B 與 D 應該為何？ (A) 0 0。 (B) 0 1。 (C) 1 0。 (D) 1 1。
