所屬科目：研究所、轉學考(插大)◆工程力學

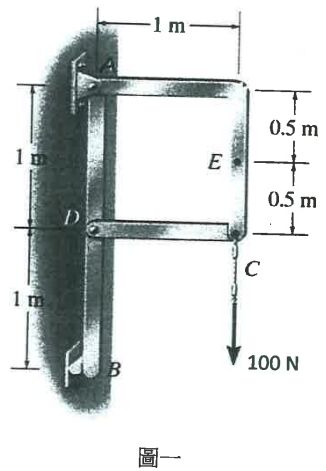

一、(25分) 圖一之構架於c點受到一向下之 100N力量,試繪製桿件ADB、插銷A之自由體圖,並求得E點之正向力、剪力及彎矩。

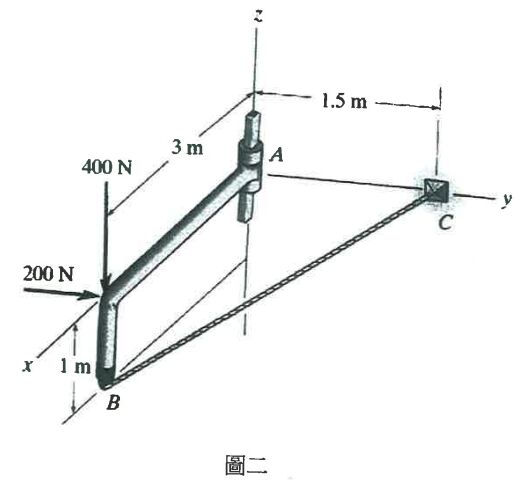

二、(25分) 圖二中,桿件AB之A處穿過一斷面為方形之桿件,因此桿件AB由A處之方形桿以及繩索Bc支撐,其中件AB與方形桿之無摩擦力。為了使得桿件 AB平衡,試求A之反力及繩索C之張力。
(a)試求鋼棒中的壓力P、最大壓應力σc以及B點的位移δB。(10分)
