110年 - 110 專技高考_大地工程技師（二）：基礎工程與設計#104206

科目：技師◆基礎工程與設計 | 年份：110年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：技師◆基礎工程與設計

選擇題 (0)

申論題 (10)

(一)此基礎承受一鉛直荷重 2000 kN，如圖一(a)所示。若安全係數 FS = 3.0，決定基礎寬度 B 為多少？

(二)此基礎承受一鉛直荷重 2000 kN、水平荷重 350 kN，彎矩 300 kN-m，如圖一(b)所示。若安全係數 FS = 3.0，決定基礎寬度 B 為多少？

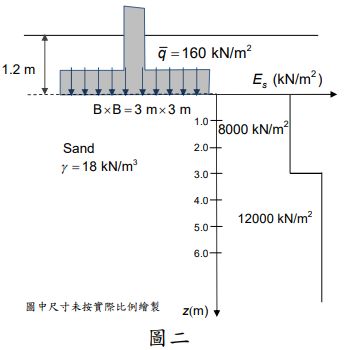

二、一尺寸為 3 m × 3 m 之正方形基礎埋置於砂性土壤，埋置深度為 1.2 m，如圖二所示。其載重為 160 kN/m2，砂層內各深度之楊氏模數變化如圖所示，請以應變影響因子 Schmertmann 法估算該基礎 8 年後之沉陷量。

三、請就平鈑載重試驗，說明其試驗目的、儀器配置及步驟。如何應用此試驗結果，求取淺基礎設計相關力學性質？

(一)鈑樁牆底部採用自由端支撐法（free earth support），決定其理論貫入深度 D。

(二)計算地錨需提供之錨定力。 q  200 kN/m2 2m Anchor   16.5 kN/m3 4m Sand Water table 2 '  30 o  sat  18.5 kN/m3 Sand 6m 2 '  30o  sat  19.0 kN/m3 D Clay Cu  45 kN/m2 圖中尺寸未按實際比例繪製圖三

(一)利用 Terzaghi-Peck 視側壓力理論，繪製作用於鋼鈑樁之土壓力分布。

(二)採用三層水平支撐，其垂直向配置如圖四所示，側向間距為 3 m。求 A、B、C 水平支撐的軸力為何？

(三)依據建築物構造設計規範，深開挖穩定分析應檢核那些項目？說明其內容。

(四)依據上述規範，檢核鋼鈑樁之貫入深度是否滿足底部隆起安全係數要求？
