所屬科目：技師◆基礎工程與設計

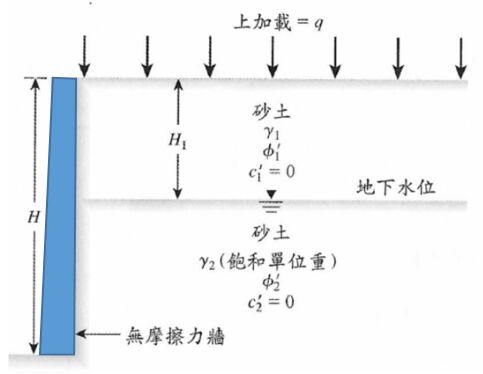

二、下圖中 H=6 m，H1=3 m，γ1=15.5 kN/m3，γ2=19.0 kN/m3，Φ1 ' =30度， Φ2 ' =36度 ， q=15 kN/m2 ， 試繪圖及計算每單位擋土牆厚度所承受之 Rankine 主動土壓力、水壓力分布圖，並計算合力作用點之位置。 （20分）
三、下圖中方形基腳，水位以上土壤密度 ρ = 1800 kg/m3、飽和密度 ρsat = 1980 kg/m3、 有效凝聚力 c' =23.94 kN/m2、有效摩擦角Φ' =25 度，B = 1.8 m、Df = 1.2 m、h = 2 m。試求常時情況下之容許承載力。使用全面剪力破壞情況之Terzaghi 承載力因數，Nc = 25.13，Nq = 12.72，Nr = 8.34。 （20 分）
