111年 - 111 地方政府特種考試_三等_機械工程：機械設計#112598

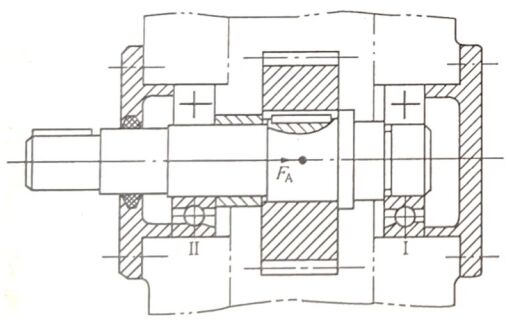

二、下圖所示為某一齒輪箱之局部剖視圖，圖中齒輪軸右、左兩端採用兩相同 之斜角接觸滾珠軸承I、II支承，已知該軸受一向右之軸向力F_A=850N， 軸承I之徑向負載為1200N、軸承II之徑向負載為2000N，當軸承受徑向負載F_r時會產生內部軸向力F_s，關係式為F_s=0.68F_r。試分析軸承I及軸承II所受之軸向力？若該齒輪軸之轉速為 3600 rpm，軸承之基本額 定動負載為 35200N，已知軸承I之徑向負載係數 X = 0.41、軸向負載係數 Y = 0.87，在不考慮衝擊及溫度對軸承的影響下，試計算軸承I的使用壽命為多少小時（可靠度 90％）？（25 分）
