112年 - 112 普通考試_機械工程：機械設計概要#115760

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (9)

(一)此圓桿在受彎矩下之「安全因子」為多少？（10分）

(二)若此圓桿除承受彎矩外，同時也受到一穩定扭矩T = 80 N-m，則圓桿所受之「最大主應力」為多少？此時安全因子為何？（15分）

(一)軸承內孔直徑與轉軸直徑之最大及最小實體尺寸分別為多少？（10分）

(二)最大及最小之干涉（或餘隙）分別為多少？（10分）

(三)配合方式是屬於「干涉配合」、「過渡配合」或「餘隙配合」？（5分）

三、今欲選用某一型單列深溝滾珠軸承用以承載徑向負載F_r = 5000 N及軸向負載F_a = 2500 N，已知軸承轉速n = 1500 rpm、基本額定動負載C =105 kN、基本額定靜負載C₀= 68 kN，試求該軸承壽命 L 為多少小時？（25分）補充公式及說明：
⑴ 滾珠軸承負載 P 與壽命 L 之關係為P³L=常數；

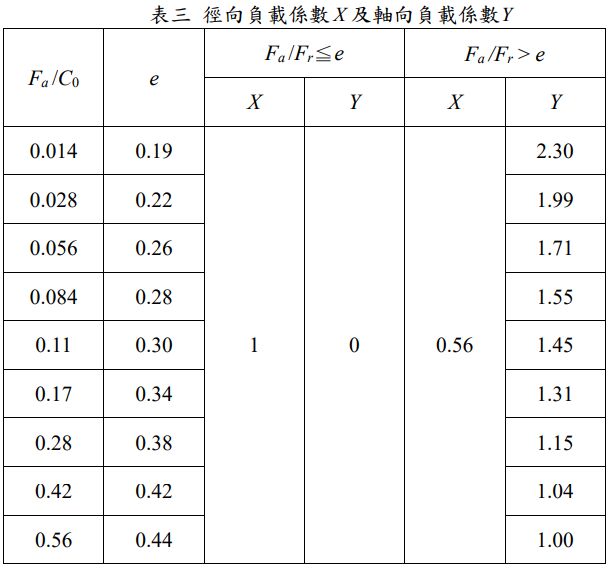

P= XF_r+ YF_a（ X 及 Y 由表三查詢）
⑵ 基本額定動負載C對應10⁶轉之軸承額定壽命。

(一)若不考慮傳遞功率損失，則馬達轉矩T_m=？（7分）

(二)齒輪4之齒數z₄應設計為多少？（10分）

(三)若已知齒輪1及齒輪2為標準正齒輪、且標準中心距C = 119 mm，則齒輪模數m =？基圓節距P_b= ？（8分）
