試卷：112年 - 112 普通考試_機械工程：機械設計概要#115760
科目：機械設計
年份：112年
排序：0

題組內容

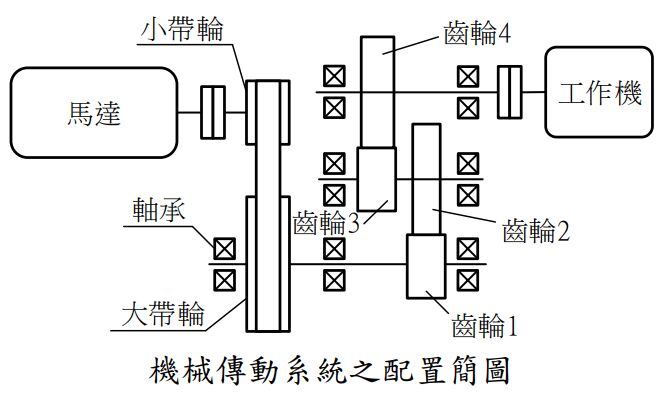

四、有一機械傳動系統之配置如下圖所示，動力由馬達輸出至皮帶傳動系統，再經齒輪傳動系統輸送至工作機；已知馬達輸出轉速為n_m = 1800 rpm，工作機需求轉速n_w= 120 rpm及功率P_w= 10 kW，大帶輪及小帶輪之直徑比為 2.5、齒輪1齒數z₁ = 17、齒輪2齒數z₂= 51、齒輪3齒數z₃ = 17，試計算：

申論題內容

(三)若已知齒輪1及齒輪2為標準正齒輪、且標準中心距C = 119 mm，則齒輪模數m =？基圓節距P_b= ？（8分）
