112年 - 112 高雄市市立高級中等學校聯合教師甄選試題：生活科技科#114460

選擇題 (15)

1.某一個四環電阻，色碼電阻色環為黃色、紫色、紅色、銀色，則電阻值為 (A) 570Ω±10% (B) 57MΩ±5% (C) 470Ω±5% (D) 4.7KΩ±10%。

2.關於三用電表的操作說明，下列何者正確？ (A)要測量牆壁插座是否有電，要將電表撥到 DC、V 檔。 (B)使用數位式電表前，要將兩個測試棒碰觸，做歸零動作。 (C)測量電流時，應將電表與電路串聯，且紅色測試棒接正極端。 (D)測量電壓時，應將電表與電路串聯，且紅色測試棒接正極端。

3.某校教師發現生活科技教室中，有一個接線鋸機的 110V 插座表面焦黑變形。試問下列敘述何者錯誤？ (A)若要改善焦黑變形情況，可以將牆內電線換為較粗的線徑。 (B)線鋸機的電源線若一直有重物壓制在上面，有可能會使插座焦黑變形。 (C)插座內部的簧片可能因電流長期加熱後造成生鏽，最後鐵鏽發熱產生插座焦黑狀況。 (D)若要改善焦黑變形情況，可以將電源箱的插座分路 NFB 更換成較高的跳脫電流數。

4.兩電阻器規格分別為 6Ω/24W 及 12Ω/108W 串聯連接，其等效電阻為 (A) 4Ω/132W (B) 4Ω/20W (C) 18Ω/13W (D) 18Ω/72W。

5.下列何種馬達的定子和轉子皆呈現類似齒輪狀的結構，以達到精準的轉動角度控制？ (A) TT 馬達 (B) 步進馬達 (C) 伺服馬達 (D) 交流馬達。

6.下圖 1 為機械效率的計算式，（甲）、（乙）空格分別應填入？
(A) 甲：輸入能量，乙：輸出能量。 (B) 甲：輸出能量，乙：輸入能量。 (C) 甲：耗損能量，乙：輸入能量。 (D) 甲：耗損能量，乙：輸出能量。

7.學生在製作工程專題作品時，使用平面對 (如圖 2)設計零件，該平面對由 A 滑塊、 B 底板組成，請問該平面對的自由度為？
(A) 1 (B) 2 (C) 3 (D) 4

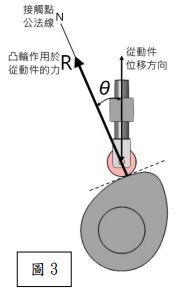

8.凸輪機構的中軸線（從動件的位移方向) 與接觸點公法線的夾角θ稱為壓力角，假設凸輪作用於從動件的力為 R（圖 3），請問凸輪之側壓力為？
(A) R (B) Rsinθ (C) Rcosθ (D) Rtanθ

9.行星齒輪組通常由太陽齒輪、外齒圈、行星齒輪、行星架構成，下列哪一個機構內沒有行星齒輪組？ (A) 車輛的自動變速箱 (B) 汽車的差速器 (C) 立式削鉛筆機 (D) 相機三角架

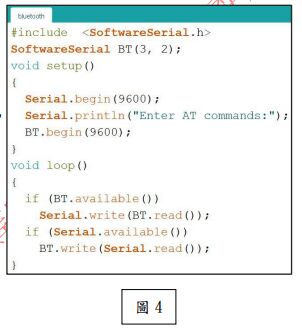

10.圖 4 為 Arduino 程式片段，目的是跟 HC-06 藍芽模組建立通訊並輸入 AT 指令，請問 Arduino 控制板上的第 3 腳位，要跟 HC-06 藍芽模組上的哪一針腳相連？
(A) VCC (B) GND (C) RXD (D) TXD

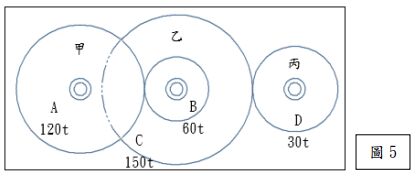

11.如下圖 5，甲、乙、丙三軸上有 A、B、C、D 四個齒輪，組成一個複式齒輪系，其中 A 輪為首輪，轉速為 200 rpm，順時針旋轉，請問丙軸上之 D 輪，其轉速與轉向為何？
(A) 1000rpm，順時針旋轉 (B) 1000rpm，逆時針旋轉 (C) 2000rpm，順時針旋轉 (D) 2000rpm，逆時針旋轉。
