所屬科目:國中技藝-工業配線組
1.開關GCB為 (A)真空斷路器 (B)油斷路器(C)瓦斯斷路器(D)隔離開關。
2.高壓熔絲鏈開關之簡稱為 (A)PCS (B)PF(C)PS(D)HPF。
3. ACB是 (A)油斷路器 (B)交流斷路器(C)空氣斷路器(D)分激發電機。
4.將直流變為交流的是 (A)整流器 (B)比流器(C)濾波器(D)換流器(Inverter)。
5.直流電壓計其最大刻度為300V,內阻為2kΩ,欲將測試範圍提高至900V,則須串聯電阻器之電阻值為 (A)1 (B)2(C)2.5(D)4 kΩ。
6.交流電動機在輕負載時的功率因數比滿載時 (A)高 (B)低(C)一樣(D)無法比較。
7.感應電動機運轉時之轉速,通常較其同步轉速為 (A)快 (B)慢(C)相同(D)大1.5倍。
8.電磁接觸器之容量大小一般係指 (A)主接點容量 (B)補助接點容量(C)線圈電壓(D)線圈頻率。
9.若使用300/5A貫通匝數1匝之比流器配合0~50/5A電流表時,比流器所需貫通之匝數為 (A)1 (B)3(C)6(D)9 匝。
10.低壓用戶之一台三相220V電動機,如容量超過15HP時,則其啟動電流應限制於不超過其額定電流之 (A)2倍 (B)3.5倍(C)6.25倍(D)不加限制。
11. CT二次線圈短路時,則一次電流 (A)不變 (B)增加(C)減少(D)先增加待飽和後減少。
12.比壓器(PT)之階級(如Class 1.0),係表示 (A)絕緣階級 (B)精確度(C)容量(D)品質。
13.有一三相變壓器其一次側Y接之線電壓為380V,二次側Δ接線,一次側比二次側之匝數比為2:1,則二次側相電壓為 (A)110 (B)190(C)220(D)380 V。
14.要使三相感應電動機之轉向變換,只須對調三相電源之二相即可,其理由為 (A)定子繞組之電刷反相 (B)旋轉磁場之轉向改變(C)功率因數改變(D)各相繞組之電壓降低。
15. H級絕緣材料,其允許最高耐熱溫度為 (A)105 (B)125(C)180(D)190 ℃。
16.有一單相3300/220V之變壓器,接頭板(tap)置於3300之位置,現一次側加電壓,二次側只有200V,欲提高至220V,接頭板應該改接在 (A)3150 (B)3450(C)2850(D)3000 位置。
17.配電電壓提高一倍時,則線路之功率損失為原來的 (A)2 (B)1/4(C)4(D)1/2 倍。
18. 11.4kV受電之自備電器設備,在受電地點計算所得之三相短路故障容量為250MVA 時,裝設於此之受電用斷路器,應選定之最小額定啟斷電流(kA)為 (A)10 (B)7.5(C)20(D)15。
19.直流電流表欲測大電流時,可用 (A)整流器 (B)比流器(C)分流器(D)比壓器 配合電流表使用。
20.高感度漏電斷路器之動作電流及時間分別為 (A)30mA及0.1 秒以下 (B)30mA及1秒以下(C)100mA及0.1秒以下(D)50mA及1秒以下。
21.感應電動機之轉距與 (A)電壓成正比 (B)電壓成反比(C)電壓平方成正比(D)電壓平方成反比。
22.電力熔絲之主要用途為 (A)短路保護 (B)接地保護(C)過載保護(D)過電壓保護。
23.三台單相變壓器結成△-△結線,如其中一只變壓器燒毀,而改用V-V結線,則其滿載輸出容量為原三台合計容量之 (A)66 (B)57.7(C)86.6(D)70.7 %。
24.三相四極60Hz之電動機其全載之轉速為1710rpm,其轉差率為 (A)12.5 (B)10(C)7.5(D)5 %。
25.三相電路,若線電壓22kV負載為 200kW,而功率因數以80%計,則其線電流約為 (A)5.2 (B)6.6(C)9.1(D)11.4 A。
26.匝比(N1/N2)為a之單相變壓器共三台,若接線為△一Y,一次側線電壓為V1,則二次側線電壓為 (A)aV1 (B)V1/a(C)aV1(D)V1/a。
27.某一比流器設其變流比為50/5A,阻抗為1.6Ω,則該CT之負擔為 (A)8 (B)16(C)40(D)160 VA。
28.比流器之選用可不必注意 (A)額定電壓 (B)一次側電流(C)負擔(D)外型。
29. R.L.C並聯共振時,電路是 (A)電感性 (B)電阻性(C)電容性(D)電抗性。
30.額定電壓600V以上之電容器,於線路開放後,其殘餘電荷應在5分鐘內降至 (A)20 (B)30(C)40(D)50 V以下。

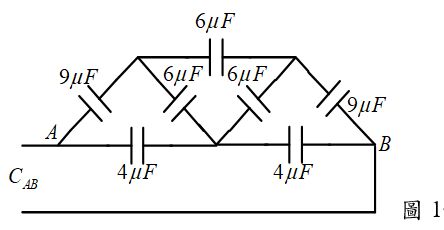

31.圖1電路中,A與B兩端點間的等效電容CAB為(A)5 (B)7(C)9(D)11 μF。

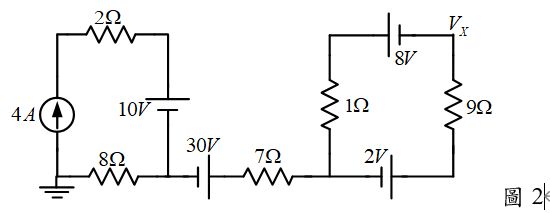

32.圖2所示電路中,VX為 (A)50 (B)52(C)55(D)62 V。 圖2

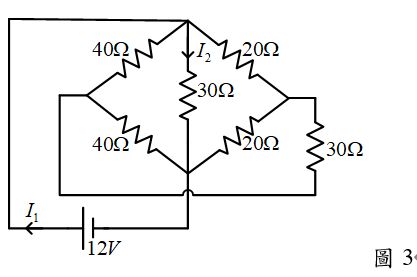

33.圖3所示電路中,I1與I2為 (A)I1=0.45 A, I2=0 A (B)I1=0.45 A, I2=0.4 A(C)I1=0.85 A, I2=0.4 A(D)I1=0.85 A, I2=0 A。

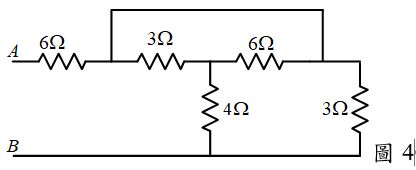

34.圖4電路中,A與B兩端點間的等效電阻為 (A)8 (B)7(C)6(D)5 Ω。

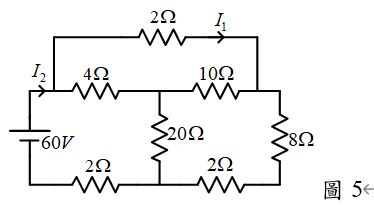

35.圖5所示電路中,I1與I2為 (A)I1=3 A, I2=5 A (B)I1=3 A, I2=6 A(C)I1=4 A, I2=5 A(D)I1=4 A, I2=6 A。 圖5

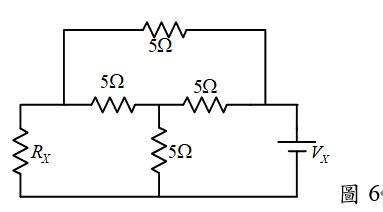

36.圖6所示電路中,RX獲得最大功率48 W,則VX電壓為 (A)20 (B)30(C)40(D)50 V。

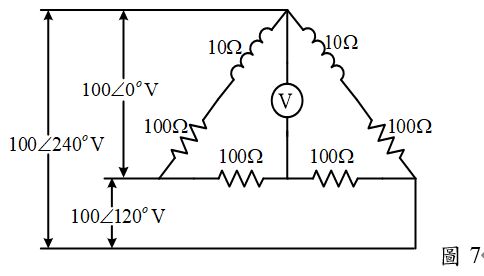

37.圖7所示三相交流電路中,交流電壓表V之指示值約為 (A)50 (B)70.7(C)86.5(D)141.4 V。

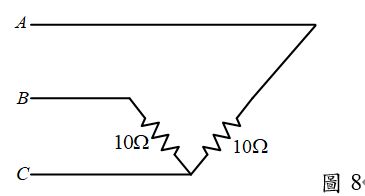

38.圖8所示三相交流電路中,所加入之三相電源端電壓為200Vrms時,所消耗電功率約為 (A)4 (B)7(C)8(D)12 kW。

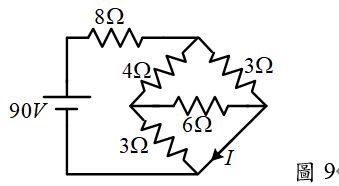

39.圖9所示電路中,I為 (A)9 (B)7(C)5(D)0 A。

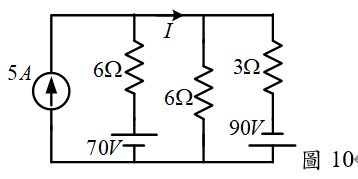

40.圖10所示電路中,I為(A)0 (B)10(C)15(D)20 A。

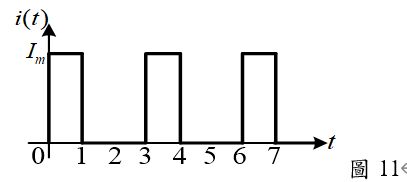

41.圖11為週期性波形,若此電流流過10Ω之電阻,產生100W的平均功率消耗,則此電流之最大電流值Im與有效值I約為 (A)Im=5.48 A, I=3.87A(B)Im=4.47 A, I=3.17A(C)Im=5.48 A, I=3.16A(D)Im=4.47 A, I=3.87A。

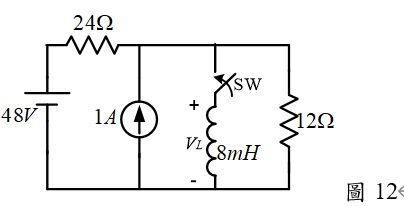

42.圖12所示電路,開關SW閉合前電感器電壓為0V,當SW閉合後經過3✖10-3秒時,電感器兩端電壓VL約為 (A)1.2 (B)2.4(C)3.6(D)4.8 V。

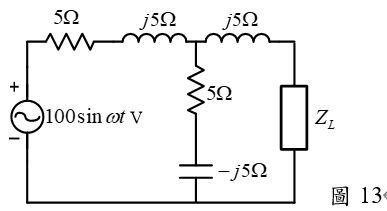

43.圖13電路中,ZL獲得之最大功率為
(A)125 (B)225(C)325(D)425 W。

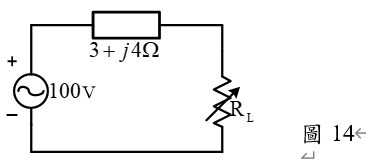

44.圖14所示電路中, RL獲得最大功率時之效率約為 (A)75 (B)100(C)50 (D)62.5 %。
45.有一電熱絲的供應電壓若降低5 %,則發熱效率降低 (A)9.5 (B)0.95(C)9.75(D)0.975 %。
46.110 V、500 W的電熱器,使用兩個串聯後,接到220 V電源中,其消耗功率為 (A)2000 (B)1000(C)500(D)250 W。
47.有一110 V、50 Hz之電源接一電感性負載,若其消耗之有效功率為500 W以及虛功率為500Var。若該負載所消耗之有效功率不變,欲並聯一電容器使其功率因數提升至0.9落後,則此外加之電容器約多少較為合適? (A)68 (B)238(C)10(D)476 μF。
48.有一交流電源外加一R與L串聯之負載,其視在功率為500+j866伏安。若交流電源不變時,將原來之負載R與L串聯改為R與L並聯,則所消耗之功率為 (A)1500 (B)2000(C)2500(D)3000 W。
49.有一RLC串聯電路,電阻R為2 Ω,電感L為1mH,電容C為0.1μF,將其接到100V的電源上,若電路產生諧振時,電感L兩端之電壓為 (A)2 (B)100(C)500(D)5000 V。
50.有一100μH之電感器(電流初始值為零),其兩端加上10V之直流電壓,經過50μs後,電感器之電流為 (A)5 (B)0.5(C)10(D)1 A。
