1. 在工作圖中若須註記視圖名稱，如有割面 A-A 時，下列何者正確? (A)視圖的正上方”剖面 A-A” (B)視圖的正上方”A-A 剖面” (C)視圖的 正上方”A-A” (D)視圖的正上方”A-A 視圖”

2. 正 12 面體是由下列那一種面所組成? (A)正三角形 (B)正四邊形 (C)正五邊形 (D)正六邊形

3. 儀器畫，一般畫橢圓最常用的畫法為何? (A)同心圓法 (B)二圓心近似法 (C)三圓心近似法 (D)四圓心近似法

4. 依 CNS 建議規定，若粗實線為 0.5mm 時，尺度數字之高度應為?

(A)2.5mm (B)3mm (C)3.5mm (D)4mm

5. 左圖中，若小齒輪的最外圓為 88mm 時，兩 齒輪的中心距離應為? _______mm(A)92 (B)96 (C)100 (D)108

6. 公制梯形螺紋(Tr)的螺紋角，應為? (A)29° (B)30° (C)55° (D)60°

7. 一般物體之正投影視圖常用幾個視圖來表示? (A)一個 (B)兩個 (C)三個 (D)四個

8. 垂直尺度標註時， 其尺度數字的位置應寫在尺度線的何處? (A)左方朝上 (B)左方朝左 (C)右方朝上 (D)右方朝右

9. CNS標準工程圖中，尺度數字的粗細應為字高的? (A)1/7 (B)1/10 (C)1/14 (D)1/20

1. 工作圖中有一重要直徑 Ø35，下列公差標註方式何者屬於正確?

 +0.034 -0.025 +0.007 -0.025 (A)Ø35 +0.009 (B)Ø35 -0.009 (C)Ø35 -0.018 (D)Ø35 0 。

2. 公差符號當中，轉換成公差值，有可能出現正與負的公差值為？ (A)H 或 h (B)JS 或 Js (C) K 或 k (D) M 或 m

3. 左圖之邊緣型態符號，應屬於下列何種邊緣之狀況? (A)毛頭 (B)讓切 (C)避尖 (D)銳邊。

4. 在工作圖中須註記視圖名稱時，下列寫法何者可能正確? (A)A-A (B)剖面 A-A (C)Z (D)A1,A2。

5. MRR 0.008-0.5/16/R 10，左側表面織構符號文件，下列何者為正確? (A)R 輪廓參數 (B)R 波紋圖形參數 (C)R 粗糙度圖形參數 (D)評估長度 為 16。

6. 左側表面織構符號中，下列何者為正確? (A)R 輪廓算數平均值 0.2µm (B)16%-規則 (C)R 輪廓最大高度值 0.2µm (D)評估長度為取樣長度的 5 倍。

7. 在組合圖中剖面時，下列何種零件免畫剖面線? (A)皮帶輪 (B)銷 (C)螺栓 (D)彈簧。

 1

2

3

4

5

 1

2

3

4

5

 1

2

3

 1

2

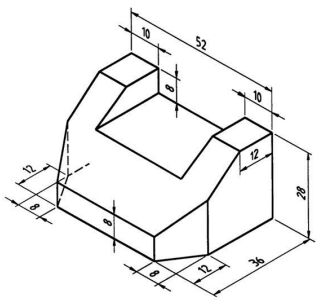

四、畫三視圖(依尺度 1:1 以直尺畫三視圖(前俯右)，請畫在試卷如下虛線內)

五、加分問答題 0-5% (請寫下您對此次競賽之感想與建議，謝謝!)
