1. 工程圖中，線條式樣的種類應有幾種? (A)3 (B)5 (C)7 (D)9 種

2. 表面處理範圍用何種線條表示? (A)一點細鏈線 (B)一點粗鏈線 (C)兩點細鏈線 (D)兩點粗鏈線

3. 在工程圖中，線寬的形式應有幾種? (A)3 (B)4 (C)5 (D)6 種

4. 大徑30mm，小徑24mm，錐度1:10的錐柄長應為? (A) 100mm (B) 80mm (C) 60mm (D)40mm

5. 游標卡尺本尺刻度每格1mm，將本尺49格在游尺做50等分，則其精度應為? (A) 0.01mm (B) 0.02mm (C) 0.05mm (D) 0.1mm

6. 公制標準推拔銷，其錐度為應為? (A) 1：50 (B) 1：60 (C) 1：70 (D) 1：100

7. 零件工程圖標題欄中的圖號欄位置規劃，下列何者最恰當? (A)標題欄中的下方某處 (B)標題欄的中間某處 (C)標題欄中的左下方 (D)標題欄中的右下方

8. V型皮帶輪的槽角應有? (A) 28°、30°、32° (B) 32°、34°、36° (C) 34°、36°、38° (D) 36°、38°、40

9. 車削外螺紋時，刀具的安置位置應為如何? (A)高於工作物之中心 (B)低於工作物之中心 (C)與工件物之中心等高 (D)視工作物材質而定

10. 一模數M=5，齒數40齒的標準正齒輪，其齒輪外徑應為? (A) 200 (B) 205 (C) 210 (D) 215 mm

11. 最新CNS3-6焊接符號之主要符號共有幾種? (A) 17 (B) 19 (C) 21 (D) 22

12. 最新CNS3-6焊接符號之焊接輔助符號共有幾種? (A) 7 (B) 9 (C) 11 (D) 13

13. 左圖表面符號所示正確應為? (A)必須去除材料 (B)不得去除材料 (C)允許任何加工方法 (D)延伸符號(指出必須去除材料)

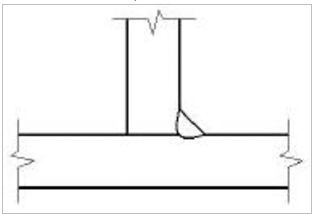

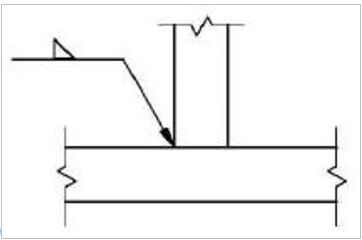

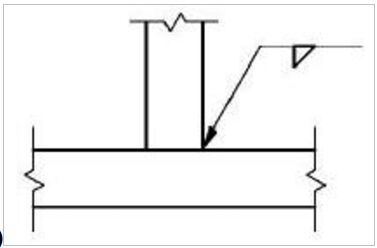

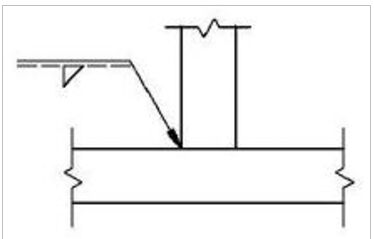

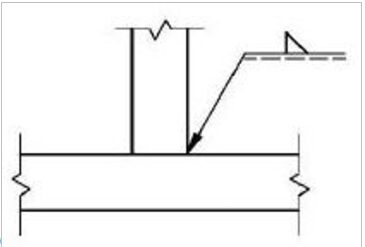

 1. 左圖為最新CNS3-6焊接符號之填角焊接的結果，下列標註方式何者正確?[複選] (A)(B)(C)(D) 。

2. 畫零件工程圖時，必須加註數據表的標準零件有哪些?[複選] (A) 軸承 (B) 彈簧 (C) V型皮帶輪 (D) 齒輪。

3. 左圖邊緣型態符號，當指向外邊緣時，下列敘述何者正確? [複選](A) 鋭邊可至0.3mm (B) 避尖可至0.3mm (C) 讓切可至0.3mm (D) 毛頭可至0.3mm。

4. 下列線條何者須用一點細鏈線表示?[複選] (A) 放大詳圖圓型線範圍 (B) 基準線 (C) 節線 (D) 假想線。

5. 下列線條何者須用細實線表示?[複選] (A) 旋轉剖面輪廓線 (B) 基準線 (C) 折線 (D) 放大詳圖圓型線範圍。

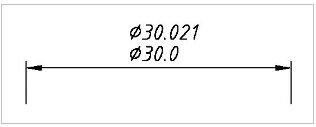

6. 工程圖中長度公差之標註，下列何者正確?[複選] (A)(B)(C)(D)

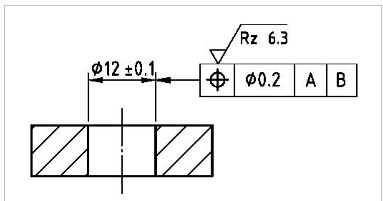

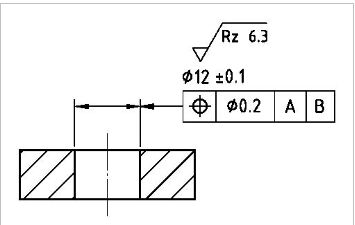

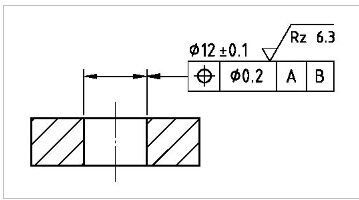

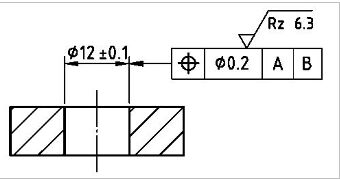

7.下圖幾何公差及表面織構符號之標註，何者為正確?[複選] (A)(B)(C)(D)

8. 幾何公差中最大實體狀況符號應標註於何處?[複選] (A) 公差值之後 (B) 基準型態字母之後 (C) 公差符號之後 (D) 公差值之後及基準型態字母之後。

(1)

(2)

(3)

(4)

(5)

(6)

(7)

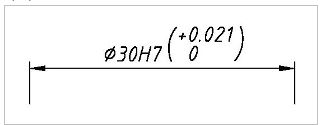

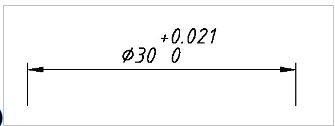

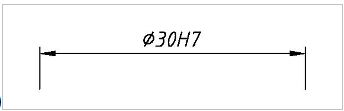

2. 有一重要配合尺度Ø30，配合設計H7(0, +0.021)及h6(0, -0.013)。請直接在下方標註在組合圖中之四種公差標註方法:

﹔﹔﹔

 (1)

(2)

(3)

 (4)

(5)

(6)

 (7)

(8)

(9)

:___(1)____

:___(2)____

:___(3)____

:___(4)____

:___(5)____

:___(6)____

四、加分問答題0-5%(請寫下您對此次競賽之感想與建議，謝謝!)
