所屬科目：結構學概要與鋼筋混擬土學概要

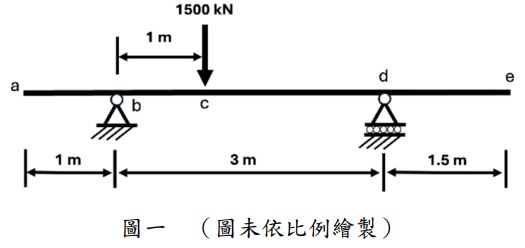

一、兩端懸空梁如圖一所示，試求各支承反力與 c 點垂直位移，並繪製此梁之剪力圖與彎矩圖。假設楊氏模數 E 值為 20,000 kN/cm2，面積二次矩 I 值為 12,000 cm4。（25 分）

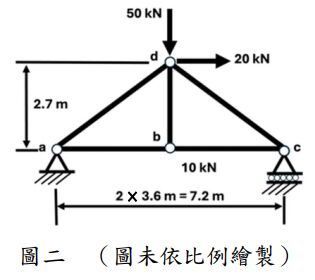

二、由 a, b, c, d 節點組成之桁架如圖二所示，桿件 ab 和 bc 等長，a 點安裝於一鉸支承上，c 點安裝於一滾支承上，試求各支承反力、各桿件內力以及 d 點水平位移。假設所有桿件之楊氏模數 E 值為 20,000 kN/cm2，截面積 A 值為 200 cm2。（25 分）
三、矩形斷面之鋼筋混凝土單筋梁，寬度 b = 37 cm，有效深度 d = 58 cm，下緣 拉力端配置 4 根 D25 鋼筋，每根面積 5.067 cm2，假設混凝土抗壓強度= 280 kgf/cm2 ， 鋼筋降伏強度= 4, 200 kgf/cm2 ， 鋼筋楊氏模數 Es = 2.04 x 106 kgf/cm2 ，請計算其標稱撓曲強度 Mn。（25 分）
四、一有肋筋之矩形斷面鋼筋混凝土單筋梁，其肋筋為 D10 鋼筋，截面積 0.7133 cm2，單排主筋為 4 支 D32 鋼筋，每支面積 8.143 cm2，梁之寬度 b = 32 cm，有效深度 d = 53 cm，假設混凝土抗壓強度= 280 kgf/cm2，鋼筋降伏強度=4, 200 kgf/cm2 ，若此斷面承受一設計剪力= 35 t ，其肋筋之間距為何？（25 分）
