114年 - 01300 工業配線 丙級 工作項目 05：控制電路裝配 1-50（2025/10/13 更新）#132045

科目：技檢◆工業配線-丙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-丙級

選擇題 (50)

1. 依 CNS 標準，低壓控制盤內交流控制導線之顏色為 (A)黑色 (B)藍色 (C)黃色(D)紅色 。
2. 於配電盤同一接點上之配線工作時，則 (A)主電路端子置於控制電路端子上(B)控制電路端子置於主電路端子上 (C)主電路與控制電路之端子須選用同一規格 (D)主電路與控制電路需共同壓接於同一端子上 。
3. 電極式液面控制器不能使用於 (A)碱水槽 (B)酸水槽 (C)絕緣油槽 (D)海水槽 。
4. 電極式液面控制器是利用 (A)空氣 (B)光 (C)水 (D)絕緣油 ，使電極間導電來控制電驛。
5. 使用電極式液面控制器之三只電極棒(E1、E2、E3)，其長度應為 (A)E1與 E3長度相同，但大於 E2(B)E3比 E2長， E2比 E1長，但 E3與 E2應相差 50mm以上 (C)E1與 E2長度相同，但大於 E3(D)E2與 E3長度相同，但大於 E1。
6. 使用電極式液面開關時，則 (A)不可使用於導電性之化學槽內 (B)電極棒長短為測量液面之基準 (C)該開關不可作遙控操作 (D)該開關僅具二只電極棒 。
7. 使用二線式近接開關，下列敘述何者正確？ (A)可當作一交流負載使用 (B)可當作一直流負載使用 (C)非 DC24V 電源，不可使用 (D)可當作一個接點來使用 。
8. 在溫度控制中，如下圖符號表示
「 」 (A)直熱式熱電偶檢出裝置 (B)傍熱式熱電偶裝置 (C)直熱式電阻溫度 (D)光電式溫度之檢出裝置 。
9. 使用三線式近接開關，下列敘述何者正確？ (A)連接 AC110V 電源才可使用(B)連接 AC220V 電源才可使用 (C)連接 DC24V 電源才可使用 (D)連接AC110V 電源或連接 AC220V 電源均可使用 。

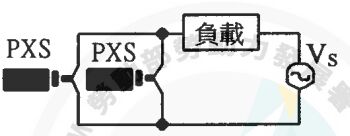

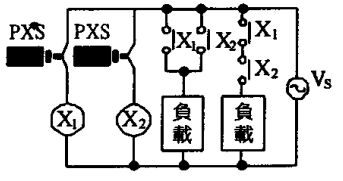

10. 交流二線式近接開關(PXS)之配線方式，下列何者正確？ (A)(B)(C)(D) 。
11. 保持電驛（Keep Relay）之 CC 代表 (A)復歸線圈 (B)跳脫線圈 (C)投入線圈(D)保持線圈 。
12. 保持電驛（Keep Relay）欲使其接點狀態動作，投入線圈 (A)必須持續激磁(B)必須斷續激磁 2 次 (C)不可激磁 (D)激磁一次即可 。
13. 保持電驛（Keep Relay）欲使其接點狀態復歸，復歸線圈 (A)必須持續激磁(B)必須斷續激磁 2 次 (C)不可激磁 (D)激磁一次即可 。

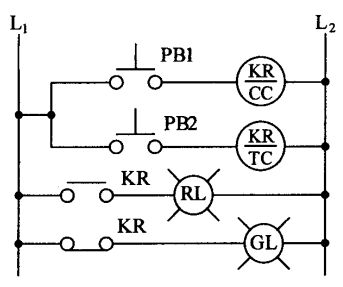

14. 如下圖所示，使用保持電驛控制 RL 及 GL，當按下 PB1 後 RL 燈亮；因故停電再復電後

 (A)RL 及 GL 均亮 (B)RL 亮，GL 不亮 (C)GL 亮，RL 不亮 (D)RL 及 GL 均不亮 。
15. 安裝切換開關，下列敘述何者可不需考慮？ (A)固定之方向 (B)使用於 DC 或AC 電源 (C)切換開關 a、b 接點數 (D)選擇切換開關的直徑大小 。
16. 限制開關(Limit Switch)之 a、b 接點動作方式為 (A)本體加交流電源 (B)本體加直流電源 (C)依本體規格選擇加交流或直流電源 (D)扳動作動把手 。
17. 在時間電驛中，表示限時復歸，瞬時動作之 b 接點為 (A)(B) (C)(D) 。
18. 有關 PT，下列敘述何者為正確？ (A)可視為升壓變壓器 (B)二次側不可開路(C)可視為降壓變壓器 (D)二次側可以短路 。
19. 比壓器之商用頻率耐壓試驗加壓時間為 (A)半分鐘 (B)1 分鐘 (C)5 分鐘 (D)10分鐘 。
20. 作抽水機交替控制之機械式棘輪電驛，下列敘述何者為正確？ (A)沒有線圈(B)有 1 組線圈 (C)有 2 組線圈 (D)有 3 組線圈 。
21. 如下圖所示，為
(A)減極性比流器 (B)加極性比流器 (C)加極性比壓器 (D)減極性比壓器 。
22. 如下圖所示，此法可量測電路之
(A)視在功率 (B)有效功率 (C)無效功率 (D)功率因數 。
23. 工作者將導線在一貫穿型比流器上捲繞，如下圖試問貫穿匝數
(A)3 匝 (B)3.5 匝 (C)4 匝 (D)4.5 匝 。
24. 如下圖所示，電流表 A 指示
(A)R 相電流 (B)S 相電流 (C)T 相電流 (D)零相電流 。

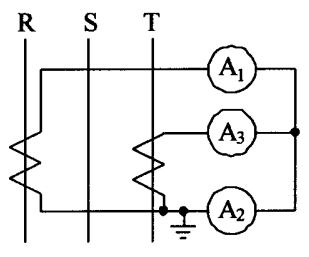

25. 如下圖所示，電流表 A2指示之電流為
(A)R 相 (B)S 相 (C)T 相 (D)零相 。

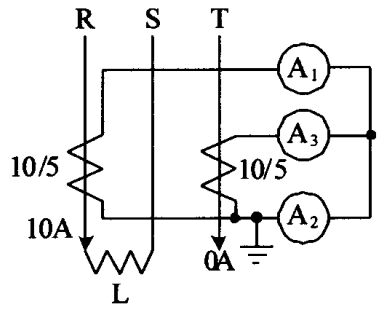

26. 如下圖所示 , 三相電路連接單相負載 L，通過電流表 A1為 5A 時，電流表A3指示應為
(A)0A (B)5A (C)10A (D)20A 。
27. 若比流器二次側負擔阻抗為 0.5Ω，此時量測之電流為 4A，則其負擔為 (A)2 伏安 (B)8 伏安 (C)1 伏安 (D)12.5 伏安 。
28. 量測三相三線式電路之各相電流，最少應使用 (A)一個比流器 (B)二個比流器 (C)三個比流器 (D)四個比流器 。
29. 控制電路之操作電壓，下列何種電壓對人體之安全性最高？ (A)AC220V (B)AC110V (C)DC48V (D)DC24V 。
30. 使用零相比流器之目的在 (A)測定高壓電流 (B)測定大電流 (C)檢出接地電流(D)將交流變為直流 。
31. 白色指示燈之功能為 (A)停止指示 (B)運轉指示 (C)電源指示 (D)過載指示 。
32. 欲量測交流大電流得使用 (A)比壓器 (B)變壓器 (C)比流器 (D)分流器 。
33. 紅色指示燈之英文簡稱為 (A)YL (B)OL (C)WL (D)RL 。
34. 欲將直流大電流降低後才進行測量，得使用 (A)比壓器 (B)變壓器 (C)比流器(D)分流器 。
35. 一組 a 接點與 1 只指示燈作串聯，則此電路稱之為 (A)OR 電路 (B)AND 電路 (C)NOT 電路 (D)XOR 電路 。
36. 電感均為 1 亨利之線圈共三個，其中二個串聯後與第三個並聯，則總電感量為 (A)1/3 亨利 (B)2/3 亨利 (C)3/2 亨利 (D)3 亨利 。
37. 三相三線式配合兩 CT 所使用之電流切換開關，其接線點有 (A)3 點 (B)4 點(C)5 點 (D)6 點 。
38. 三相三線式電壓切換開關之接線點有 (A)3 點 (B)4 點 (C)5 點 (D)6 點 。
39. 附有 220V/12V 之變壓器指示燈，其燈泡之額定電壓為 (A)AC220V (B)DC220V (C)AC12V (D)DC12V 。
40. 四只 4Ω電阻作串聯，其總電阻為 (A)1Ω (B)4Ω (C)8Ω (D)16Ω 。
41. 一般使用的 AC220V 5Hp 電磁接觸器，其線圈之直流電阻約為 (A)數拾Ω(B)數佰Ω (C)數仟Ω (D)數萬Ω 。
42. 附有變壓器之 AC220V 指示燈，以三用電表歐姆檔量測，其電阻約為 (A)數拾Ω (B)數佰Ω (C)數仟Ω (D)數萬Ω 。
43. 有一電熱器，銘牌標示之額定電壓 AC110V、額定電流 5A，其消耗電功率為 (A)22KW (B)550KW (C)55W (D)550W 。
44. n 個 r 歐姆之電阻並聯時，其總電阻 R 為 (A)nr (B) (C) (D)rn2 。

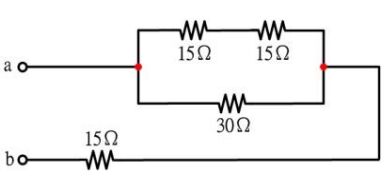

45. 如下圖所示電路，ab 間之等效電阻為

(A)7.5Ω (B)15Ω (C)30Ω (D)45Ω 。
46. 電阻 R1、R2、R3並聯，則總電阻為 (A) (B)(C)(D) 。
47. 兩只 4Ω之電阻並聯，其總電阻為 (A)2Ω (B)4Ω (C)6Ω (D)8Ω 。
48. 在串聯電路中，電阻值愈大，則該電阻上所產生的電壓降 (A)愈小 (B)愈大(C)不變 (D)不定 。
49. RC 串聯電路之時間常數為 (A)RC 秒 (B)R/C 秒 (C)C/R 秒 (D)(R＋C)秒 。
50. 交流電壓有效值為 100V，其峰值電壓為 (A)100/ V (B)100V (C)100 V(D)200V 。

申論題 (0)
